Гибкие спирально-навивные воздуховоды



	Неизолированные воздуховоды серии Алювент

Описание

• Гибкие спирально-навивные воздуховоды из алюминиевой ленты с высокими аэродинамическими и прочностными характеристиками.

Особенности

• Изготавливаются из негорючей, стойкой к коррозии алюминиевой ленты.
• Сверхплотный тройной замок обеспечивает высокую плотность шва и полную герметичность воздуховода.
• Низкий коэффициент динамических потерь.
• Малый вес, высокая эластичность и легкость монтажа.
• Соответствует нормам СНИП 04.05-91 (1998 г.), герметичность – клпсс «П» (плотные).

Рекомендации к применению

• Применяются в системах бытовой и промышленной вентиляции, отопления и кондиционирования с давлением до 10 000 Па.
• Для приточной или вытяжной вентиляции.

Технические характеристики:

Артикул	Алювент М	Алювент Н	Алювент С	Алювент Д
Диапазон диаметров, мм	80/100/110/120/125/130/140/150/160/180/200/250/315
Материал	Алюминий	Алюминий	Алюминий	Алюминий
Кол-во слоев	1	1	1	1
Общая толщина, микрон	50	80	100	2х50
Температурный диапазон, °С	-30 +250	-30 +250	-30 +250	-30 +250
Максимальная скорость потока, м/с	30	30	30	30
Максимальное рабочее давление, Па	8000	10000	10000	10000
Минимальный радиус изгиба, мм	0.70хD	0.73хD	0.76хD	0.85хD
Длина, м	1/2/2.5/3/6	1/2/2.5/3/6	1/2/2.5/3/6	1/2/2.5/3/6

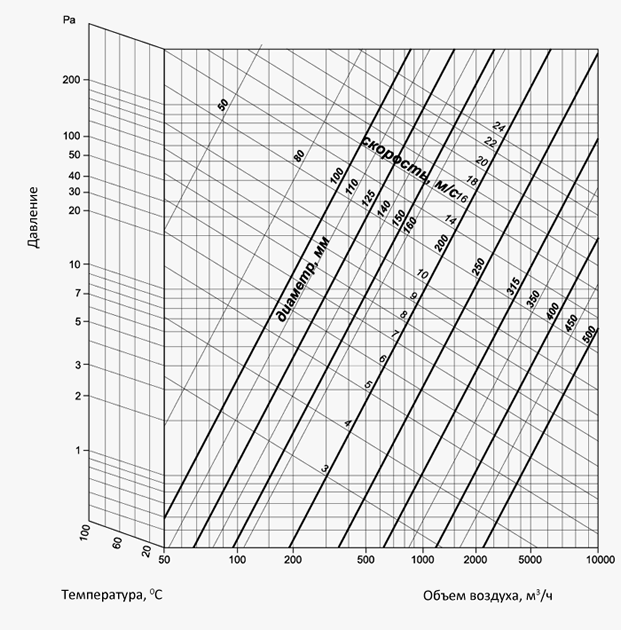

Диаграмма потерь давления на 1 м растянутого воздуховода

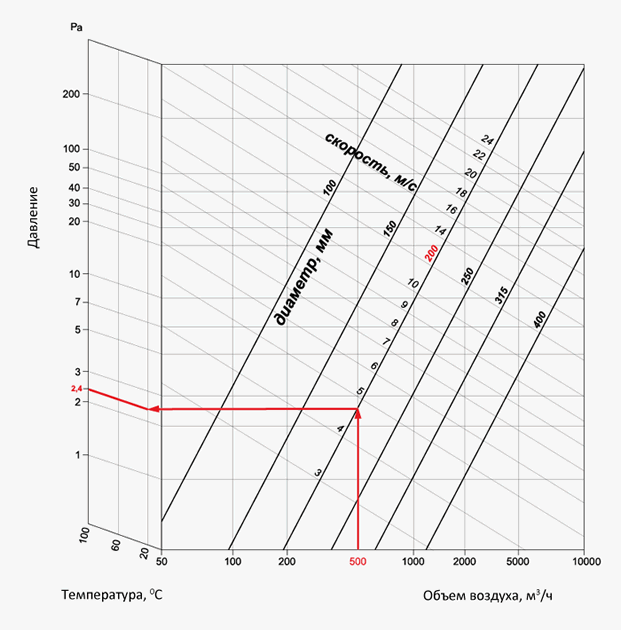

Пример расчета:

1. Выбрать диагональ, соответствующую диаметру воздуховода в мм (в данном случае 200 мм)
2. Найти точку пересечения этой линии с вертикальной линией требуемого объема воздуха в м³/ч (в данном случае 500 м³/ч).
3. Через точку пересечения этих двух линий проходит горизонтальная линия, показывающая величину потери давления в паскалях (Па) на один метр воздуховода (полагая, что воздуховод не имеет изгибов).
4. Умножением найденной величины потери давления (в данном случае 2,4 Па/м при температуре воздуха 20 ⁰С) на полную длину данного участка воздуховода, получаем общую величину потери давления. Для расчета потери давления при наличии изгибов, каждый изгиб приравнивается к одному метру воздуховода.
