Диаграммы:VENTS ONK/ ВЕНТС ОНK

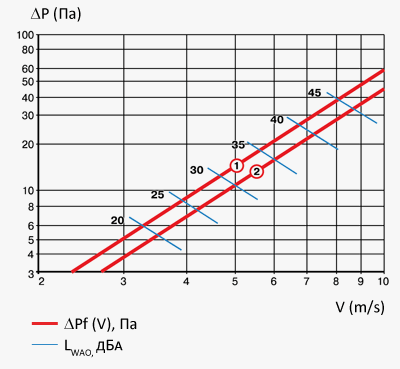

VENTS ОНК 450х450:






     1 - угол распределения воздушного потока 0°


       2 - угол распределения воздушного потока 15°

















Формула расчета  Поправочный коэффициент К
LWA = LWAO + K
SЖС, m2
 0.1 0.115 0.2 0.3 0.4
K, дБА
 0 +1.5 +3 +4.5 +6


Условные обозначения:


?P - потеря давления, Па;
LWA - уровень звуковой мощности, дБА;
LWAO - уровень звуковой мощности для площади живого сечения 0,1 м2, дБА;
K - поправочный коэффициент для уровня звуковой мощности, в зависимости от площади живого сечения, дБА;
SЖС - площадь живого сечения, м2;
V - расчетная скорость, м/с.


VENTS ОНК 500х450:






     1 - угол распределения воздушного потока 0°


       2 - угол распределения воздушного потока 15°

















Формула расчета  Поправочный коэффициент К
LWA = LWAO + K
SЖС, m2
 0.1 0.115 0.2 0.3 0.4
K, дБА
 0 +1.5 +3 +4.5 +6


Условные обозначения:


?P - потеря давления, Па;
LWA - уровень звуковой мощности, дБА;
LWAO - уровень звуковой мощности для площади живого сечения 0,1 м2, дБА;
K - поправочный коэффициент для уровня звуковой мощности, в зависимости от площади живого сечения, дБА;
SЖС - площадь живого сечения, м2;
V - расчетная скорость, м/с.

VENTS ОНК 600х450:






     1 - угол распределения воздушного потока 0°


       2 - угол распределения воздушного потока 15°

















Формула расчета  Поправочный коэффициент К
LWA = LWAO + K
SЖС, m2
 0.1 0.115 0.2 0.3 0.4
K, дБА
 0 +1.5 +3 +4.5 +6


Условные обозначения:


?P - потеря давления, Па;
LWA - уровень звуковой мощности, дБА;
LWAO - уровень звуковой мощности для площади живого сечения 0,1 м2, дБА;
K - поправочный коэффициент для уровня звуковой мощности, в зависимости от площади живого сечения, дБА;
SЖС - площадь живого сечения, м2;
V - расчетная скорость, м/с.


VENTS ОНК 800х100:






     1 - угол распределения воздушного потока 0°


       2 - угол распределения воздушного потока 15°

















Формула расчета  Поправочный коэффициент К
LWA = LWAO + K
SЖС, m2
 0.1 0.115 0.2 0.3 0.4
K, дБА
 0 +1.5 +3 +4.5 +6


Условные обозначения:


?P - потеря давления, Па;
LWA - уровень звуковой мощности, дБА;
LWAO - уровень звуковой мощности для площади живого сечения 0,1 м2, дБА;
K - поправочный коэффициент для уровня звуковой мощности, в зависимости от площади живого сечения, дБА;
SЖС - площадь живого сечения, м2;
V - расчетная скорость, м/с.



VENTS ОНК 1000х1000:






     1 - угол распределения воздушного потока 0°


       2 - угол распределения воздушного потока 15°

















Формула расчета  Поправочный коэффициент К
LWA = LWAO + K
SЖС, m2
 0.1 0.115 0.2 0.3 0.4
K, дБА
 0 +1.5 +3 +4.5 +6


Условные обозначения:


?P - потеря давления, Па;
LWA - уровень звуковой мощности, дБА;
LWAO - уровень звуковой мощности для площади живого сечения 0,1 м2, дБА;
K - поправочный коэффициент для уровня звуковой мощности, в зависимости от площади живого сечения, дБА;
SЖС - площадь живого сечения, м2;
V - расчетная скорость, м/с.
