Диаграммы:VENTS ONC/ ВЕНТС ОНC

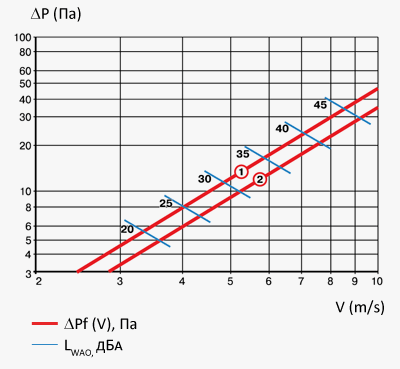

VENTS ОНС 450х100:






     1 - угол распределения воздушного потока 0°


       2 - угол распределения воздушного потока 15°















Формула расчета  Поправочный коэффициент К
LWA = LWAO + K
SЖС, m2
 0.02 0.03 0.05 0.07 0.1 0.2
K, дБА
 -6 -4.5 -3 -1.5 0 +3


Условные обозначения:


?P - потеря давления, Па;
LWA - уровень звуковой мощности, дБА;
LWAO - уровень звуковой мощности для площади живого сечения 0,1 м2, дБА;
K - поправочный коэффициент для уровня звуковой мощности, в зависимости от площади живого сечения, дБА;
SЖС - площадь живого сечения, м2;
V - расчетная скорость, м/с.


VENTS ОНС 500х100:






     1 - угол распределения воздушного потока 0°


       2 - угол распределения воздушного потока 15°

















Формула расчета  Поправочный коэффициент К
LWA = LWAO + K
SЖС, m2
 0.02 0.03 0.05 0.07 0.1 0.2
K, дБА
 -6 -4.5 -3 -1.5 0 +3


Условные обозначения:


?P - потеря давления, Па;
LWA - уровень звуковой мощности, дБА;
LWAO - уровень звуковой мощности для площади живого сечения 0,1 м2, дБА;
K - поправочный коэффициент для уровня звуковой мощности, в зависимости от площади живого сечения, дБА;
SЖС - площадь живого сечения, м2;
V - расчетная скорость, м/с.

VENTS ОНС 600х100:






     1 - угол распределения воздушного потока 0°


       2 - угол распределения воздушного потока 15°

















Формула расчета  Поправочный коэффициент К
LWA = LWAO + K
SЖС, m2
 0.02 0.03 0.05 0.07 0.1 0.2
K, дБА
 -6 -4.5 -3 -1.5 0 +3


Условные обозначения:


?P - потеря давления, Па;
LWA - уровень звуковой мощности, дБА;
LWAO - уровень звуковой мощности для площади живого сечения 0,1 м2, дБА;
K - поправочный коэффициент для уровня звуковой мощности, в зависимости от площади живого сечения, дБА;
SЖС - площадь живого сечения, м2;
V - расчетная скорость, м/с.


VENTS ОНС 800х100:






     1 - угол распределения воздушного потока 0°


       2 - угол распределения воздушного потока 15°

















Формула расчета  Поправочный коэффициент К
LWA = LWAO + K
SЖС, m2
 0.02 0.03 0.05 0.07 0.1 0.2
K, дБА
 -6 -4.5 -3 -1.5 0 +3


Условные обозначения:


?P - потеря давления, Па;
LWA - уровень звуковой мощности, дБА;
LWAO - уровень звуковой мощности для площади живого сечения 0,1 м2, дБА;
K - поправочный коэффициент для уровня звуковой мощности, в зависимости от площади живого сечения, дБА;
SЖС - площадь живого сечения, м2;
V - расчетная скорость, м/с.



VENTS ОНС 1000х1000:






     1 - угол распределения воздушного потока 0°


       2 - угол распределения воздушного потока 15°

















Формула расчета  Поправочный коэффициент К
LWA = LWAO + K
SЖС, m2
 0.02 0.03 0.05 0.07 0.1 0.2
K, дБА
 -6 -4.5 -3 -1.5 0 +3


Условные обозначения:


?P - потеря давления, Па;
LWA - уровень звуковой мощности, дБА;
LWAO - уровень звуковой мощности для площади живого сечения 0,1 м2, дБА;
K - поправочный коэффициент для уровня звуковой мощности, в зависимости от площади живого сечения, дБА;
SЖС - площадь живого сечения, м2;
V - расчетная скорость, м/с.
