Диаграммы:VENTS ONG-ONB/ ВЕНТС ОНГ-ОНВ
VENTS ОНГ (ОНВ) 100х100:
| Формула расчета | Поправочный коэффициент Кп | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ?Рп = ?Р х Кп |
|
| Формула расчета | Поправочный коэффициент К | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LWA = LWAO + K |
|
Условные обозначения:
?Рп - потеря давления при различных угловых положениях направляющих воздушного потока, Па;
?P - потеря давления, Па;
Kп - поправочный коэфициент для потери давления в зависимости от угла отклонения направляющих воздушного потока;
LWA - уровень звуковой мощности, дБА;
LWAO - уровень звуковой мощности для площади живого сечения 0,1 м2, дБА;
K - поправочный коэффициент для уровня звуковой мощности, в зависимости от площади живого сечения, дБА;
SЖС - площадь живого сечения, м2;
V - расчетная скорость, м/с.
VENTS ОНГ (ОНВ) 200х100:
| Формула расчета | Поправочный коэффициент Кп | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ?Рп = ?Р х Кп |
|
| Формула расчета | Поправочный коэффициент К | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LWA = LWAO + K |
|
Условные обозначения:
?Рп - потеря давления при различных угловых положениях направляющих воздушного потока, Па;
?P - потеря давления, Па;
Kп - поправочный коэфициент для потери давления в зависимости от угла отклонения направляющих воздушного потока;
LWA - уровень звуковой мощности, дБА;
LWAO - уровень звуковой мощности для площади живого сечения 0,1 м2, дБА;
K - поправочный коэффициент для уровня звуковой мощности, в зависимости от площади живого сечения, дБА;
SЖС - площадь живого сечения, м2;
V - расчетная скорость, м/с.
VENTS ОНГ (ОНВ) 250х100:

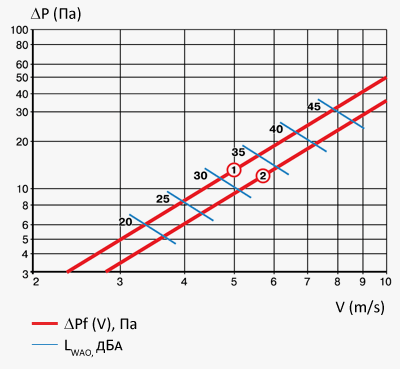

1 - угол распределения воздушного потока 0°
2 - угол распределения воздушного потока 15°
| Формула расчета | Поправочный коэффициент К | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LWA = LWAO + K |
|
Условные обозначения:
?P - потеря давления, Па;
LWA - уровень звуковой мощности, дБА;
LWAO - уровень звуковой мощности для площади живого сечения 0,1 м2, дБА;
K - поправочный коэффициент для уровня звуковой мощности, в зависимости от площади живого сечения, дБА;
SЖС - площадь живого сечения, м2;
V - расчетная скорость, м/с.
2 - угол распределения воздушного потока 15°
| Формула расчета | Поправочный коэффициент К | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LWA = LWAO + K |
|
Условные обозначения:
?P - потеря давления, Па;
LWA - уровень звуковой мощности, дБА;
LWAO - уровень звуковой мощности для площади живого сечения 0,1 м2, дБА;
K - поправочный коэффициент для уровня звуковой мощности, в зависимости от площади живого сечения, дБА;
SЖС - площадь живого сечения, м2;
V - расчетная скорость, м/с.
VENTS ОНГ (ОНВ) 100х400:
1 - угол распределения воздушного потока 0°
2 - угол распределения воздушного потока 15°
| Формула расчета | Поправочный коэффициент К | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LWA = LWAO + K |
|
Условные обозначения:
?P - потеря давления, Па;
LWA - уровень звуковой мощности, дБА;
LWAO - уровень звуковой мощности для площади живого сечения 0,1 м2, дБА;
K - поправочный коэффициент для уровня звуковой мощности, в зависимости от площади живого сечения, дБА;
SЖС - площадь живого сечения, м2;
V - расчетная скорость, м/с.

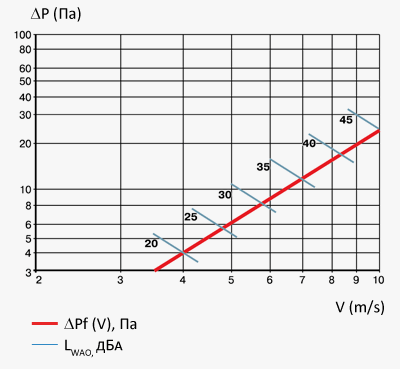

VENTS ОНГ (ОНВ) 400х100:
1 - угол распределения воздушного потока 0°
2 - угол распределения воздушного потока 15°
| Формула расчета | Поправочный коэффициент К | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LWA = LWAO + K |
|
Условные обозначения:
?P - потеря давления, Па;
LWA - уровень звуковой мощности, дБА;
LWAO - уровень звуковой мощности для площади живого сечения 0,1 м2, дБА;
K - поправочный коэффициент для уровня звуковой мощности, в зависимости от площади живого сечения, дБА;
SЖС - площадь живого сечения, м2;
V - расчетная скорость, м/с.
