Диаграммы:VENTS VENTS ONL/ ВЕНТС ОНЛ

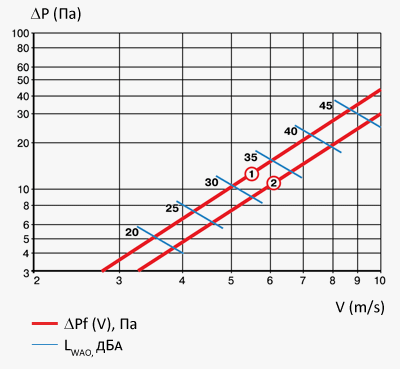

VENTS ОНЛ 400х100:






     1 - угол распределения воздушного потока 0°


       2 - угол распределения воздушного потока 15°

















Формула расчета  Поправочный коэффициент К
LWA = LWAO + K
SЖС, m2
 0.01 0.02 0.05 0.1 0.2 0.4
K, дБА
 -9 -6 -3 0 +3 +6


Условные обозначения:


?P - потеря давления, Па;
LWA - уровень звуковой мощности, дБА;
LWAO - уровень звуковой мощности для площади живого сечения 0,1 м2, дБА;
K - поправочный коэффициент для уровня звуковой мощности, в зависимости от площади живого сечения, дБА;
SЖС - площадь живого сечения, м2;
V - расчетная скорость, м/с.


VENTS ОНЛ 400х150:






     1 - угол распределения воздушного потока 0°


       2 - угол распределения воздушного потока 15°



















Формула расчета  Поправочный коэффициент К
LWA = LWAO + K
SЖС, m2
 0.01 0.02 0.05 0.1 0.2 0.4
K, дБА
 -9 -6 -3 0 +3 +6


Условные обозначения:


?P - потеря давления, Па;
LWA - уровень звуковой мощности, дБА;
LWAO - уровень звуковой мощности для площади живого сечения 0,1 м2, дБА;
K - поправочный коэффициент для уровня звуковой мощности, в зависимости от площади живого сечения, дБА;
SЖС - площадь живого сечения, м2;
V - расчетная скорость, м/с.

VENTS ОНЛ 250х100:






     1 - угол распределения воздушного потока 0°


       2 - угол распределения воздушного потока 15°

















Формула расчета  Поправочный коэффициент К
LWA = LWAO + K
SЖС, m2
 0.01 0.02 0.05 0.1 0.2 0.4
K, дБА
 -9 -6 -3 0 +3 +6


Условные обозначения:


?P - потеря давления, Па;
LWA - уровень звуковой мощности, дБА;
LWAO - уровень звуковой мощности для площади живого сечения 0,1 м2, дБА;
K - поправочный коэффициент для уровня звуковой мощности, в зависимости от площади живого сечения, дБА;
SЖС - площадь живого сечения, м2;
V - расчетная скорость, м/с.


VENTS ОНЛ 800х100:






     1 - угол распределения воздушного потока 0°


       2 - угол распределения воздушного потока 15°

















Формула расчета  Поправочный коэффициент К
LWA = LWAO + K
SЖС, m2
 0.01 0.02 0.05 0.1 0.2 0.4
K, дБА
 -9 -6 -3 0 +3 +6


Условные обозначения:


?P - потеря давления, Па;
LWA - уровень звуковой мощности, дБА;
LWAO - уровень звуковой мощности для площади живого сечения 0,1 м2, дБА;
K - поправочный коэффициент для уровня звуковой мощности, в зависимости от площади живого сечения, дБА;
SЖС - площадь живого сечения, м2;
V - расчетная скорость, м/с.



VENTS ОНЛ1000х1000:






     1 - угол распределения воздушного потока 0°


       2 - угол распределения воздушного потока 15°

















Формула расчета  Поправочный коэффициент К
LWA = LWAO + K
SЖС, m2
 0.01 0.02 0.05 0.1 0.2 0.4
K, дБА
 -9 -6 -3 0 +3 +6


Условные обозначения:


?P - потеря давления, Па;
LWA - уровень звуковой мощности, дБА;
LWAO - уровень звуковой мощности для площади живого сечения 0,1 м2, дБА;
K - поправочный коэффициент для уровня звуковой мощности, в зависимости от площади живого сечения, дБА;
SЖС - площадь живого сечения, м2;
V - расчетная скорость, м/с.
