Приточно-вытяжные установки производительностью до 1500 м3/ч в звуко- и теплоизолированном корпусе с электронагревателем. Эффективность рекуперации – до 85%.

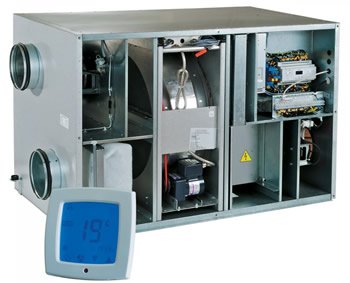

Описание воздухообрабатывающих установок ВЕНТС ВУТ Р ВГ ЕС

Приточно-вытяжные установки ВУТ Р ВГ ЕС с водяным нагревателем представляют собой полностью готовые вентиляционные агрегаты, обеспечивающие фильтрацию и подачу свежего воздуха в помещения и удаление загрязненного. При этом тепло вытяжного воздуха передается приточному воздуху через роторный рекуператор. Применяется в системах вентиляции и кондиционирования помещений различного назначения, требующих экономичного решения и управляемой системы вентиляции. Применение ЕС моторов позволило уменьшить потребление электроэнергии в 1,5-3 раза и при этом обеспечить высокую производительность и низкий уровень шума. Все модели предназначены для соединения с круглыми воздуховодами номинальным диаметром 160, 250 и 315 мм.

Модификации

ВУТ Р ЭГ ЕС – модели с электрическим нагревателем.
ВУТ Р ВГ ЕС – модели с водяным (гликолевым) нагревателем.

Корпус

Корпус состоит из каркаса и трехслойных панелей толщиной 20 мм (ВУТ Р 1500 – 25 мм). Панели из алюмоцинкового листа со звукоизоляционным материалом (минеральная вата) обеспечивают надежную шумо- и теплоизоляцию. Благодаря специальной конструкции съемных боковых панелей установка требует минимального пространства для ее обслуживания и обеспечивает легкий доступ ко всем элементам установки.

Фильтр

Фильтры (G4/F7) приточного и вытяжного (G4) воздуха предотвращают попадание загрязнений в помещение и служат защитой элементов установки.

Двигатель

Используются высокоэффективные электронно-коммутируемые (ЕС) моторы постоянного тока с внешним ротором, оборудованные рабочим колесом с загнутыми назад лопатками. Такие моторы являются на сегодняшний день наиболее передовым решением в области энергосбережения. ЕС моторы характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Несомненным преимуществом электронно-коммутируемого двигателя является высокий КПД (до 90%).

Роторный регенератор

Роторный регенератор представляет собой вращающийся короткий цилиндр, заполненный слоями гофрированной алюминиевой ленты, уложенной таким образом, что приточный и вытяжной воздушные потоки проходят сквозь него. При вращении, лента, которой заполнен регенератор, контактирует сначала с приточным, а затем с вытяжным воздушным потоками. Вследствие этого она поочередно нагревается и охлаждается, и таким образом передает тепло и влагу от теплого воздушного потока холодному.

Преимуществами роторного регенератора перед пластинчатыми рекуператорами является высокий КПД, поддержание комфортной влажности воздуха, и крайне низкая угроза обморожения (при нормальных значениях температуры и влажности - практически нулевая).

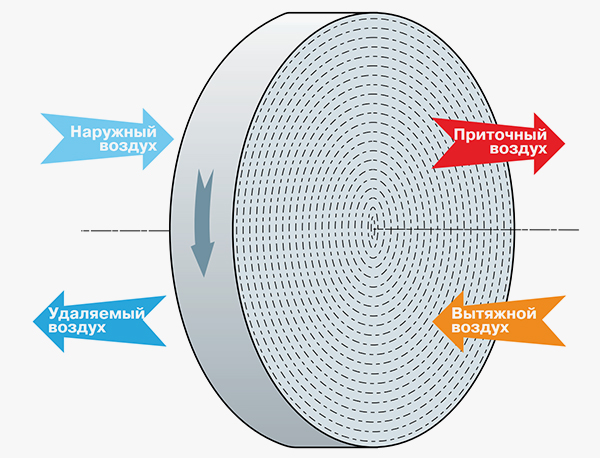

Принцип работы роторного рекуператора

Нагреватель

Для эксплуатации приточно-вытяжной установки при низкой температуре наружного воздуха установлены водяные нагреватели. Если с помощью рекуперации тепла не удается достигнуть заданного значения температуры приточного воздуха, то автоматически включается нагреватель и подогревает воздух, поступающий в помещение. Нагреватели оборудованы средствами защиты для обеспечения надежной работы установки. Водяные нагреватели предназначены для эксплуатации при максимальном рабочем давлении 1,0 МПа (10 бар) и максимальной рабочей температуре теплоносителя 95 °С.

Управление и автоматика

Установка укомплектована встроенной системой автоматики и многофункциональным сенсорным пультом управления.

В стандартный комплект установки входит провод длиной 10 м для соединения с пультом.

Функции автоматики ВУТ Р ВГ ЕС:

• включение и выключение установки по заданным алгоритмам;
• работа по недельному таймеру;
• задание необходимой температуры приточного воздуха и производительности установки с выносного пульта управления;
• управление (подключение) электроприводами воздушных заслонок;
• контроль загрязненности фильтров;
• контроль и управление температурой приточного воздуха путем управления привода трехходового вентиля;
• контроль и управление работой циркуляционного насоса;
• защита жидкостного нагревателя от обмерзания (по датчику температуры воздуха после нагревателя и по термостату обратного теплоносителя).

Монтаж

Приточно-вытяжная установка монтируется на горизонтальной поверхности, подвешивается к потолку, крепится на стене с помощью кронштейнов. Доступ для сервисного обслуживания – со стороны боковой панели, слева (по ходу приточного воздуха). Патрубки водяного нагревателя в установках ВУТ Р ВГ ЕС выведены в сторону сервисного обслуживания, слева по ходу приточного воздуха.

Условные обозначения

Серия		Тип рекуператора		Номинальная производительность, м3/ч		Тип нагревателя		Исполнение патрубков		Тип двигателя		Панель управления
ВЕНТС ВУТ		Р - роторный регенератор		400; 700; 900; 1200; 1500		В -водяной		Г - горизонтальное		ЕС - синхронный мотор с электронным управлением		А 13
