КОМПЛЕКСНОЕ РЕШЕНИЕ ДЛЯ СИСТЕМЫ ВЕНТИЛЯЦИИ

Потребность человека в воздухе является базовой, безусловной и незаменимой. Любое помещение в котором человек находится более 30 секунд требует наличие естественной (если это возможно), принудительной вентиляции или их сочетания. Осознание объективной необходимости в вентиляции для жилых и нежилых помещений приводит к поиску готовых систем вентиляции способных решить как проблему притока так и вытяжки воздуха. С точки зрения комплексности решения этой проблемы бесспорным лидером являются приточные, приточно-вытяжные установки и приточно-вытяжные установки с рекуперацией тепла.

Приточную установку серии ВУТ ВГ ЕСВы можете применить для вентиляции квартиры, частных домов, средних коммерческих помещений (офисных помещений, кафе, ресторанов, магазинов, салона красоты, тренажерного зала, прачечной…), средних промышленных помещений, складов, саун, погребов и т.д.

Компактные размеры установки ВУТ ВГ ЕС дают Вам возможность установить ее где угодно – за подвесным потолком, на чердаке, на балконе, в подвале и т.д. А горизонтальное или вертикальное исполнение дают безграничные возможности для установки.

При выборе приточной установки необходимо учесть площадь помещения/квартиры.

Корпус

Корпус изготовлен из алюмоцинковой стали со внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 25 мм.

Фильтр

Для фильтрации приточного и вытяжного воздуха в установке имеется два встроенных фильтра со степенью очистки G4 (на вытяжке) и F7 (на притоке).

Вентиляторы

Используются высокоэффективные электронно-коммутируемые (ЕС) моторы постоянного тока с внешним ротором, оборудованные рабочим колесом двустороннего всасывания с загнутыми вперед лопатками. Такие моторы являются на сегодняшний день наиболее передовым решением в области энергосбережения. ЕС-моторы характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Несомненным преимуществом электронно-коммутируемого двигателя является высокий КПД (до 90%).

Рекуператор

В установках применяются высокоэффективные рекуператоры (порядка 95%). В моделях ВУТ ЭГ ЕС и ВУТ ВГ ЕС рекуператоры противотока выполнены из полистирола. Под блоком рекуператорарасположен поддон для сбора и отвода конденсата.

Нагреватель

Для эксплуатации приточно-вытяжной установки при низкой температуре наружного воздуха установлены электрические (для моделей ВУТ ЭГ ЕС) или водяные (для ВУТ ВГ) нагреватели. Если с помощью рекуперации тепла не удается достигнуть заданного значения температуры приточного воздуха, то автоматически включается калорифер и подогревает воздух, поступающий в помещение.

Управление и автоматика

Установка укомплектована встроенной системой автоматики и многофункциональным пультом управления с графическим индикатором. В стандартный комплект установки входит провод длиной 10 м для соединения с пультом. Для предотвращения процесса обмерзания рекуператора применяются электронная защита от обмерзания с применением байпаса и нагревателя. Суть ее состоит в том, что по датчику температуры происходит открытие заслонки байпаса и весь приточный воздух проходит мимо рекуператора по обводному каналу. На период размораживания рекуператора приточный воздух нагревается до необходимой температуры в нагревателе. Во время оттаивания теплый вытяжной воздух прогревает рекуператор. Затем заслонка перекрывает байпас, нагреватель выключается, приточный воздух снова проходит и подогревается через рекуператор и вся установка работает в обычном режиме.

Функции управления и защиты ВУТ ВГ (ЕС)

• включение и выключение установки;
• контроль за температурой приточного воздуха посредством воздействия на привод трехходового вентиля, регулирующего подачу теплоносителя в жидкостный нагреватель;
• защита жидкостного нагревателя от замерзания (по датчику температуры воздуха после нагревателя и по датчику температуры обратного теплоносителя;
• управление электроприводом обходного клапана рекуператора;
• управление и контроль за работой внешнего циркуляционного насоса, установленного на линии подачи теплоносителя в жидкостный нагреватель;
• защита рекуператора от обледенения;
• управление и контроль за работой приточного и вытяжного вентиляторов;
• контроль загрязненности фильтров (по количеству моточасов);
• управление электроприводами внешних воздушных клапанов (приточного и вытяжного).

Приточно-вытяжная установка оснащена дистанционным пультом управления, который обеспечивает:

• включение/выключение вентиляционной установки;
• установку необходимого расхода воздуха;
• установку необходимой температуры приточного воздуха;
• отображение комнатной температуры.

Опции к установкам

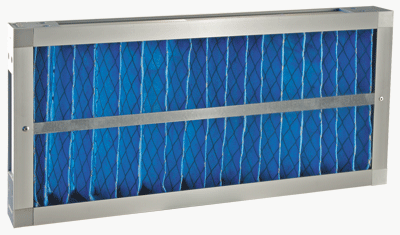

СФ

Тип	Сменный фильтр (кассетный) G4	Сменный фильтр (кассетный) F7
ВУТ 300-1 ВГ ЕС	СФ ВУТ 300-600 ЭГ/ВГ G4	СФ ВУТ 300-600 ЭГ/ВГ F7
ВУТ 300-2 ВГ ЕС
ВУТ 400 ВГ ЕС
ВУТ 600 ВГ ЕС

Монтаж

Приточно-вытяжная установка монтируется на полу, подвешивается к потолку при помощи монтажного уголка с вибровставкой или крепится на стене при помощи кронштейнов. Установку можно разместить как во вспомогательных помещениях, так и в основных (за подвесным потолком, в нише или открытым способом). Монтировать можно только в таком положении, чтобы обеспечить сбор и отвод конденсата. Доступ для сервисного обслуживания и чистки фильтра – со стороны боковых панелей.

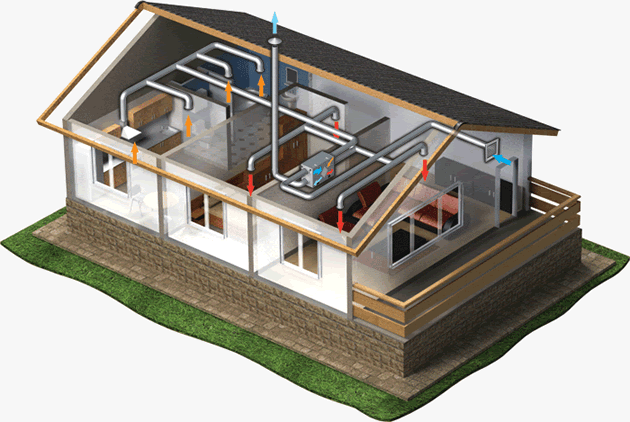

Вариант применения ВУТ ВГ ЕС для организации воздухообмена в частном доме.
