КОМПЛЕКСНОЕ РЕШЕНИЕ ДЛЯ СИСТЕМЫ ВЕНТИЛЯЦИИ

Потребность человека в воздухе является базовой, безусловной и незаменимой. Любое помещение в котором человек находится более 30 секунд требует наличие естественной (если это возможно), принудительной вентиляции или их сочетания. Осознание объективной необходимости в вентиляции для жилых и нежилых помещений приводит к поиску готовых систем вентиляции способных решить как проблему притока так и вытяжки воздуха. С точки зрения комплексности решения этой проблемы бесспорным лидером являются приточные, приточно-вытяжные установки и приточно-вытяжные установки с рекуперацией тепла.

Приточную установку серии ВУТ ЭГ Вы можете применить для вентиляции квартиры, частных домов, средних коммерческих помещений (офисных помещений, кафе, ресторанов, магазинов, салона красоты, тренажерного зала, прачечной…), средних промышленных помещений, складов, саун, погребов и т.д.

Компактные размеры установки ВУТ ЭГ дают Вам возможность установить ее где угодно – за подвесным потолком, на чердаке, на балконе, в подвале и т.д. А горизонтальное или вертикальное исполнение дают безграничные возможности для установки.

При выборе приточной установки необходимо учесть площадь помещения/квартиры.

Корпус

Корпус изготовлен из алюмоцинковой стали с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 25 мм.

Фильтр

Для фильтрации приточного и вытяжного воздуха в установке имеется два встроенных фильтра со степенью очистки G4 (на вытяжке) и F7 (на притоке).

Вентиляторы

Установки оснащены приточным и вытяжным центробежными вентиляторами двустороннего всасывания с загнутыми вперед лопатками и встроенным термостатом защиты с автоматическим перезапуском. Электродвигатели и рабочие колеса динамически сбалансированы в двух плоскостях. Шариковые подшипники качения электродвигателей не требуют обслуживания, срок службы составляет не менее 40000 часов.

Рекуператор

В установках применяются высокоэффективные рекуператоры, выполненные из алюминиевых пластин. Под блоком рекуператора расположен поддон для сбора и отвода конденсата.

Нагреватель

Для эксплуатации приточно-вытяжной установки при низкой температуре наружного воздуха установлены электрические (для моделей ВУТ ЭГ) или водяные (для ВУТ ВГ) нагреватели. Если с помощью рекуперации тепла не удается достигнуть заданного значения температуры приточного воздуха, то автоматически включается калорифер и подогревает воздух, поступающий в помещение.

Управление и автоматика

Установка укомплектована встроенной системой автоматики и многофункциональным пультом управления с графическим индикатором. В стандартный комплект установки входит проводдлиной 10 м для соединения с пультом. Для предотвращения процесса обмерзания рекуператора применяются электронная защита от обмерзания с применением байпаса и нагревателя. Суть ее состоит в том, что по датчику температуры происходит открытие заслонки байпаса и весь приточный воздух проходит мимо рекуператора по обводному каналу. На период размораживания рекуператора приточный воздух нагревается до необходимой температуры в нагревателе. Во время оттаивания теплый вытяжной воздух прогревает рекуператор. Затем заслонка перекрывает байпас, нагреватель выключается, приточный воздух снова проходит и подогревается через рекуператор и вся установка работает в обычном режиме.

Функции управления и защиты ВУТ ЭГ

• включение и выключение установки;
• возможность с помощью пульта управления задавать желаемую температуру приточного воздуха и поддерживать заданную;
• возможность с помощью пульта управления регулировать скорость вращения вентилятора и, соответственно, менять производительность установки;
• возможность подключать электроприводы воздушных заслонок и управлять ими;
• при включении и выключении установки отрабатываются необходимые алгоритмы;
• установка может работать по недельному таймеру;
• активная защита от перегрева ТЭНов калорифера;
• исключение работы электрокалорифера без включения вентилятора;
• установлены два термостата защиты электрокалорифера от перегрева;
• система автоматики защищена от короткого замыкания автоматическим выключателем;
• контролируется степень засорения фильтра.

Приточно-вытяжная установка оснащена дистанционным пультом управления, который обеспечивает:

• включение/выключение вентиляционной установки;
• установку необходимого расхода воздуха;
• установку необходимой температуры приточного воздуха;
• отображение комнатной температуры.

Опции к установкам

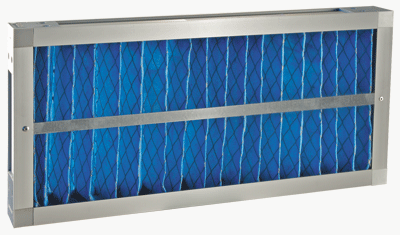

СФ

Тип	Сменный фильтр (кассетный) G4	Сменный фильтр (кассетный) F7
ВУТ 350 ЭГ	СФ ВУТ 300-600 ЭГ/ВГ G4	СФ ВУТ 300-600 ЭГ/ВГ F7
ВУТ 500 ЭГ
ВУТ 530 ЭГ
ВУТ 600 ЭГ
ВУТ 1000 ЭГ	СФ ВУТ 1000 ЭГ/ВГ G4	СФ ВУТ 1000 ЭГ/ВГ F7
ВУТ 2000 ЭГ	СФ ВУТ 2000 ЭГ/ВГ G4	СФ ВУТ 2000 ЭГ/ВГ F7

Монтаж

Приточно-вытяжная установка монтируется на полу, подвешивается к потолку при помощи монтажного уголка с вибровставкой или крепится на стене при помощи кронштейнов. Установку можно разместить как во вспомогательных помещениях, так и в основных (за подвесным потолком, в нише или открытым способом). Монтировать можно только в таком положении, чтобы обеспечить сбор и отвод конденсата. Доступ для сервисного обслуживания и чистки фильтра – со стороны боковых панелей.
