КОМПЛЕКСНОЕ РЕШЕНИЕ ДЛЯ СИСТЕМЫ ВЕНТИЛЯЦИИ

Потребность человека в воздухе является базовой, безусловной и незаменимой. Любое помещение в котором человек находится более 30 секунд требует наличие естественной (если это возможно), принудительной вентиляции или их сочетания. Осознание объективной необходимости в вентиляции для жилых и нежилых помещений приводит к поиску готовых систем вентиляции способных решить как проблему притока так и вытяжки воздуха. С точки зрения комплексности решения этой проблемы бесспорным лидером являются приточные, приточно-вытяжные установки и приточно-вытяжные установки с рекуперацией тепла.

Приточную установку серии ВУТ Г ЕС Вы можете применить для вентиляции квартиры, частных домов, средних коммерческих помещений (офисных помещений, кафе, ресторанов, магазинов, салона красоты, тренажерного зала, прачечной…), средних промышленных помещений, складов, саун, погребов и т.д.

Компактные размеры установки ВУТ Г ЕС дают Вам возможность установить ее где угодно – за подвесным потолком, на чердаке, на балконе, в подвале и т.д. А горизонтальное или вертикальное исполнение дают безграничные возможности для установки.

При выборе приточной установки необходимо учесть площадь помещения/квартиры.

КАК РАБОТАЕТ ВУТ Г ЕС?

Поступающий с улицы воздух проходит через фильтр и нагревается до нужной температуры (в холодное время)		Загрязненный, но теплый воздух удаляется по вытяжной системе из помещения и поступает в теплообменник, где он отдает до 85% своего тепла и, охлажденный, полностью уходит из помещения
		Уже очищенный и подогретый воздух через приточные воздуховоды поступает в помещение
Охлажденный воздух полностью выходит из помещения

Весь процесс передачи тепла от воздуха из помещения поступающему воздуху с улицы происходит в теплообменнике, благодаря чему можно избежать дополнительных расходов на отопление в холодное время года и обеспечить постоянный приток чистого свежего воздуха, а пульт управления поможет Вам регулировать интенсивность вентиляции.

Корпус

Корпус изготовлен из алюминиевого профиля и сэндвич-панелей с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 20 мм.

Фильтр

Для фильтрации приточного и вытяжного воздуха в установке имеется два встроенных фильтра со степенью очистки G4 (на вытяжке) и F7 (на притоке).

Двигатель

Используются высокоэффективные электронно-коммутируемые (ЕС) моторы постоянного тока с внешним ротором, оборудованные рабочим колесом двустороннего всасывания с загнутыми вперед лопатками. Такие моторы являются на сегодняшний день наиболее передовым решением в области энергосбережения. ЕС-моторы характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Несомненным преимуществом электронно-коммутируемого двигателя является высокий КПД (до 90%).

Рекуператор

Рекуператор перекрестного тока выполнен из полистирольных пластин. Для эксплуатации установки без рекуперации предусмотрен «летний» вкладыш. Под блоком рекуператора расположен поддон для сбора и отвода конденсата. Приточно-вытяжная установка комплектуется встроенной системой защиты рекуператора от обмерзания в холодный период года. Суть ее состоит в том, что по датчику температуры происходит выключение приточного вентилятора и теплый вытяжной воздух прогревает рекуператор. Затем включается приточный вентилятор, и вся установка работает в обычном режиме.

Управление

Осуществляется при помощи внешнего управляющего сигнала 0-10 В (например, при помощи регулятора Р1/010 для ЕС-моторов). Регулировка производительности осуществляется в зависимости от уровня температуры, давления, задымленности и других параметров системы. При изменении значения управляющего фактора ЕС-мотор изменяет скорость вращения и подаёт ровно столько воздуха, сколько необходимо для вентиляционной системы.

Опции к установкам

СФ	ВЛ

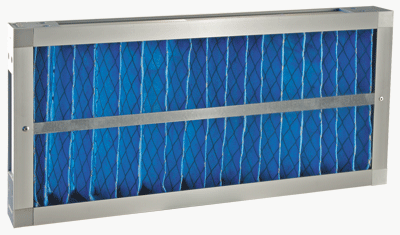

Тип	Сменный фильтр G4	Сменный фильтр F7	Летняя вставка
ВУТ 300-1 Г ЕС	СФ ВУТ 300-600 Г ЕС G4	СФ ВУТ 300-600 Г ЕС F7	ВЛ ВУТ 300-600 Г ЕС
ВУТ 300-2 Г ЕС
ВУТ 400 Г ЕС
ВУТ 600 Г ЕС

Монтаж

Приточно-вытяжная установка монтируется на полу, подвешивается к потолку при помощи монтажного уголка с вибровставкой или крепится на стене при помощи кронштейнов. Установку можно разместить как во вспомогательных помещениях, так и в основных (за подвесным потолком, в нише или открытым способом). Установку можно монтировать только в таком положении, чтобы обеспечить сбор и отвод конденсата. Доступ для сервисного обслуживания и чистки фильтра – со стороны боковых панелей.

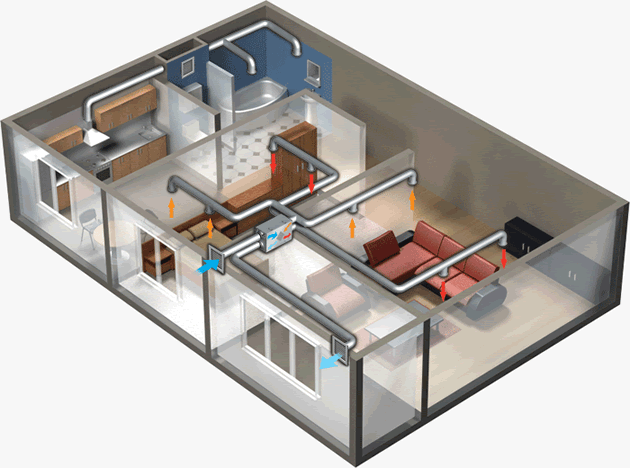

Вариант применения ВУТ Г для организации воздухообмена в квартире.
