Воздухообрабатывающие установки: cерия VENTS VUT V mini EC / ВЕНТС ВУТ В мини ЕС

	Вентс ВУТ В мини ЕС
	Вентс ВУТ 200 В мини ЕС
	Вентс ВУТ 300 В мини ЕС

Технические характеристики

Диаграммы

Габаритные размеры

КОМПЛЕКСНОЕ РЕШЕНИЕ ДЛЯ СИСТЕМЫ ВЕНТИЛЯЦИИ

Потребность человека в воздухе является базовой, безусловной и незаменимой. Любое помещение в котором человек находится более 30 секунд требует наличие естественной (если это возможно), принудительной вентиляции или их сочетания. Осознание объективной необходимости в вентиляции для жилых и нежилых помещений приводит к поиску готовых систем вентиляции способных решить как проблему притока так и вытяжки воздуха. С точки зрения комплексности решения этой проблемы бесспорным лидером являются приточные, приточно-вытяжные установки и приточно-вытяжные установки с рекуперацией тепла.

Приточную установку серии ВУТ мини Вы можете применить для вентиляции квартиры, частных домов, средних коммерческих помещений (офисных помещений, кафе, ресторанов, магазинов, салона красоты, тренажерного зала, прачечной…), средних промышленных помещений, складов, саун, погребов и т.д.

Компактные размеры установки ВУТ мини дают Вам возможность установить ее где угодно – за подвесным потолком, на чердаке, на балконе, в подвале и т.д. А горизонтальное или вертикальное исполнение дают безграничные возможности для установки.

При выборе приточной установки необходимо учесть площадь помещения/квартиры.

ВУТ 200 мини, если площадь помещения до 70 кв.м	ВУТ 300 мини, если площадь помещения до 150 кв.м

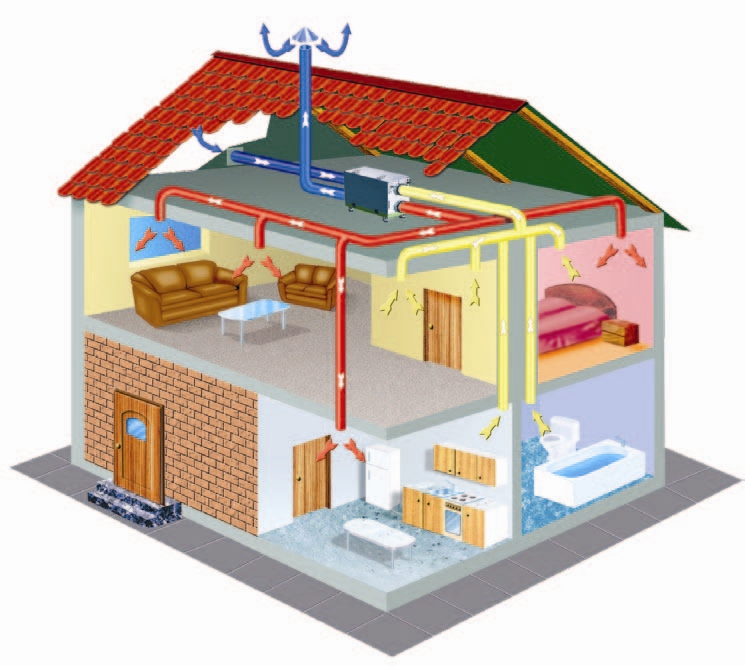

КАК РАБОТАЕТ ВУТ мини?

Все очень просто. Смонтируйте установку и достаточно простую систему воздуховодов. Включите систему.

Поступающий с улицы воздух проходит через фильтр и нагревается до нужной температуры (в холодное время)		Загрязненный, но теплый воздух удаляется по вытяжной системе из помещения и поступает в теплообменник, где он отдает до 85% своего тепла и, охлажденный, полностью уходит из помещения
		Уже очищенный и подогретый воздух через приточные воздуховоды поступает в помещение
Охлажденный воздух полностью выходит из помещения

Весь процесс передачи тепла от воздуха из помещения поступающему воздуху с улицы происходит в теплообменнике, благодаря чему можно избежать дополнительных расходов на отопление в холодное время года и обеспечить постоянный приток чистого свежего воздуха, а пульт управления поможет Вам регулировать интенсивность вентиляции.

Корпус

Изготовлен из алюмоцинковой стали. Внутренняя тепло- и звукоизоляция – из минеральной ваты толщиной 20 мм.

Фильтр

Для фильтрации приточного и вытяжного воздуха в установке применяются два встроенных фильтра со степенью очистки G4.

Двигатель

Используются высокоэффективные электронно-коммутируемые (ЕС) моторы постоянного тока с внешним ротором и рабочим колесом с загнутыми назад лопатками. Такие моторы являются на сегодняшний день наиболее передовым решением в области энергосбережения. ЕС-моторы характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Несомненным преимуществом электронно-коммутируемого двигателя является высокий КПД (достигает 90%).

Рекуператор

Пластинчатый рекуператор выполнен из алюминиевых пластин. Для эксплуатации установки без рекуперации предусмотрен «летний» вкладыш. Под блоком рекуператора расположен поддон для сбора и отвода конденсата. Приточно-вытяжная установка комплектуется встроенной системой защиты рекуператора от обмерзания в холодный период года. Суть ее состоит в том, что по датчику температуры происходит выключение приточного вентилятора. Теплый вытяжной воздух прогревает рекуператор. Затем включается приточный вентилятор, и вся установка работает в обычном режиме.

Управление

Осуществляется при помощи внешнего управляющего сигнала 0-10 В (например, при помощи регулятора Р-1/010 для ЕС-моторов). Регулировка производительности осуществляется в зависимости от уровня температуры, давления, задымленности и других параметров системы. При изменении значения управляющего фактора ЕС-мотор изменяет скорость вращения и подаёт ровно столько воздуха, сколько необходимо для вентиляционной системы.

Монтаж

Приточно-вытяжная установка монтируется на полу, подвешивается к потолку при помощи монтажного уголка с вибровставкой или крепится на стене при помощи кронштейнов. Установку можно разместить как во вспомогательных помещениях, так и в основных (за подвесным потолком, в нише или открытым способом). Монтировать можно только в таком положении, чтобы обеспечить сбор и отвод конденсата. Доступ для сервисного обслуживания и чистки фильтра – со стороны откидной боковой панели.

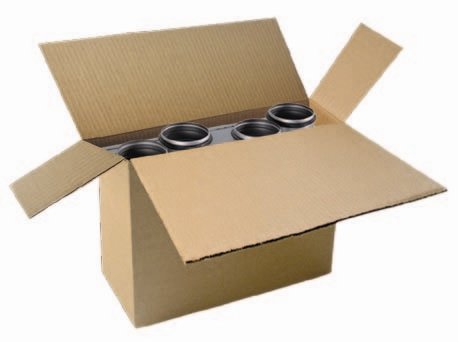

	Приточная установка ВУТ мини поставляется готовой к работе. В комплект входит упаковка и руководство по эксплуатации. Возможна поставка регулятора скорости (РС) в комплекте.

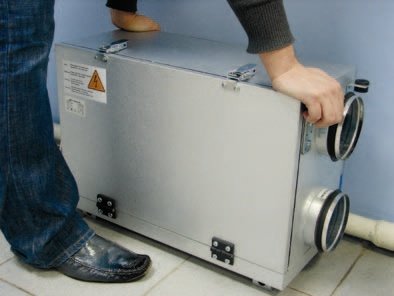

	Выберите место для монтажа приточной установки ВУТ мини и установите ее.

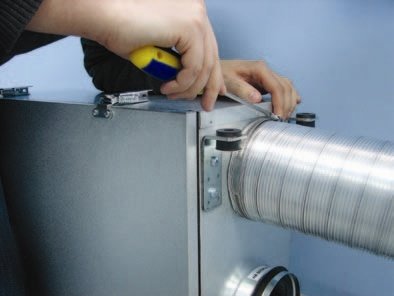

	Подсоедините воздуховоды нужного диаметра. Рекомендуем использовать воздуховоды Алювент (Поливент, Изовент, Пластивент) диаметром 100 мм для ВУТ 200 мини и диаметром 125 мм для ВУТ 300 мини. Закрепите воздуховоды на патрубках с помощью зажимных хомутов соответствующего размера (Х 100, Х 125).

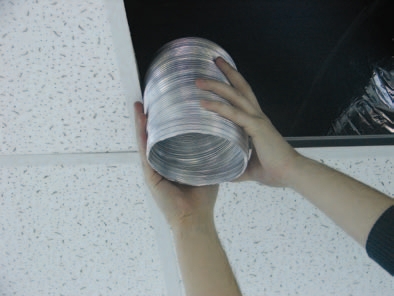

	Смонтируйте систему воздуховодов в помещении на приток и на вытяжку воздуха. Не забудьте подключить систему для отвода кондесата (см. руководство по эксплуатации).

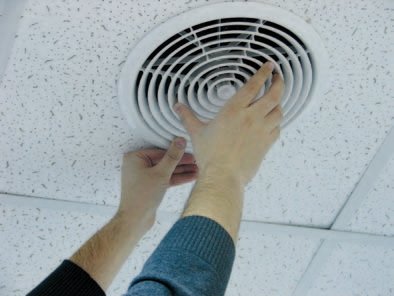

	Подсоедините воздуховоды к вентиляционной решетке и закрепите решетку.
	Подсоедините приточную установку ВУТ мини к электрической сети, включите ее и регулируйте интенсивность вентиляции при помощи регулятора (возможна поставка в комплекте).

ЧТО НЕОБХОДИМО ДЛЯ МОНТАЖА

Мы позаботились о Вашем времени и подобрали перечень самых необходимых принадлежностей для монтажа ВУТ мини. Сделайте самостоятельно необходимые расчеты исходя из размеров помещения, выберите количество элементов и нужную длину воздуховодов.
	ВУТ 200 Г / ВУТ 200 В	ВУТ 300 Г / ВУТ 300В
	А 100 ВРФ	А 125 ВРФ
	МВ 100 ПФ	МВ 125 ПФ
	Х 100	Х 125
	Алювент 100	Алювент 125
	131	232
	121	222
	111	212
	МВ 102 В	МВ 122 В
	МВ 100 ВЖ	МВ 120 ВЖ
