Промышленные и коммерческие канальные центробежные вентиляторы:
cерия VENTS VKP mini/ ВЕНТС ВКП мини



	Вентс мини
	Вентс ВКП 100 міні
	Вентс ВКП 100 міні (120В/60Гц)
	Вентс ВКП 100/100*2 міні
	Вентс ВКП 100/100*4 міні
	Вентс ВКП 100/100*4 міні (120В/60Гц)
	Вентс ВКП 100/80*4 міні
	Вентс ВКП 125
	Вентс ВКП 150
	Вентс ВКП 150 (120В/60Гц)
	Вентс ВКП 160
	Вентс ВКП 80 міні
	Вентс ВКП 80/80*2 міні
	Вентс ВКП 80/80*4 міні

Технические характеристики

Диаграммы

Габаритные размеры

Конструкция

Корпус вентилятора изготовлен из стали с полимерным покрытием. Высота корпуса составляет всего 94 мм для модели ВКП 80 мини и 112 мм для модели ВКП 100 мини, что позволяет монтировать вентилятор в помещениях с ограниченным свободным пространством. Откидывающаяся крышка и свободный доступ к двигателю облегчает установку и дают возможность обслуживать вентилятор и воздуховоды без демонтажа.

Двигатель

Однофазный трехскоростный двигатель с внешним ротором и центробежным рабочим колесом из оцинкованной стали. Рабочее колесо имеет вперед загнутые лопатки и обеспечивает высокое давление в канале. Специальная «SMART» турбина (двигатель и рабочее колесо) позволяет поддерживать постоянный расход воздуха в помещении, регулируя скорость вращения колеса в зависимости от сопротивления в вентиляционном канале. Двигатель имеет встроенную тепловую защиту с автоматическим перезапуском. Применение в двигателе подшипников качения обеспечивает большой срок эксплуатации (40 000 часов). Для
достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.

Регулировка скорости

Скорость вращения вентилятора изменяется автоматически, в зависимости от сопротивления вентиляционной системы, обеспечивая постоянный расход воздуха. При дополнительной установке трехпозиционного переключателя возможно ручное управление тремя скоростями вращения двигателя. При необходимости плавной или ступенчатой регулировки скорости, можно применять симисторный или автотрансформаторный регулятор, подключив его к клемме максимальной скорости двигателя. К одному регулирующему устройству могут подключаться одновременно по несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Монтаж

Допускается монтаж под любым углом относительно оси вентилятора. Присоединение к стене осуществляется с помощью крепежного кронштейна, который входит в комплект поставки. Подача питания на вентилятор осуществляется через наружную клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.

Модификации вентилятора ВКП мини

1 вход - 1 выход	1 вход - 1 выход (с декоративной решеткой)	2 входа - 1 выход
4 входа - 1 выход	5 входов - 1 выход	6 входов - 1 выход

Варианты применения вентиляторов ВЕНТС ВКП мини

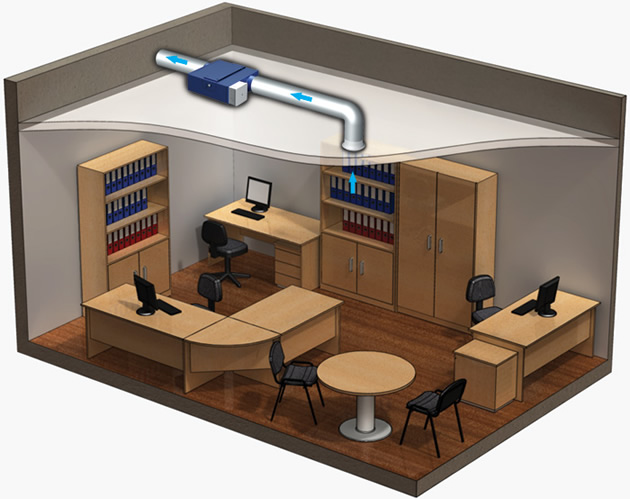

1 вход - 1выход.

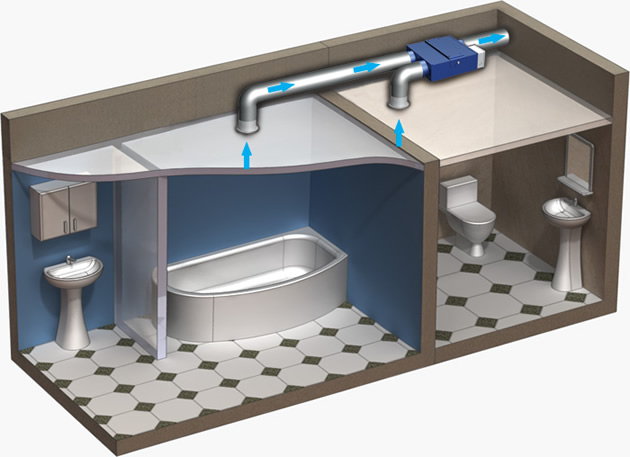

2 входа - 1 выход.

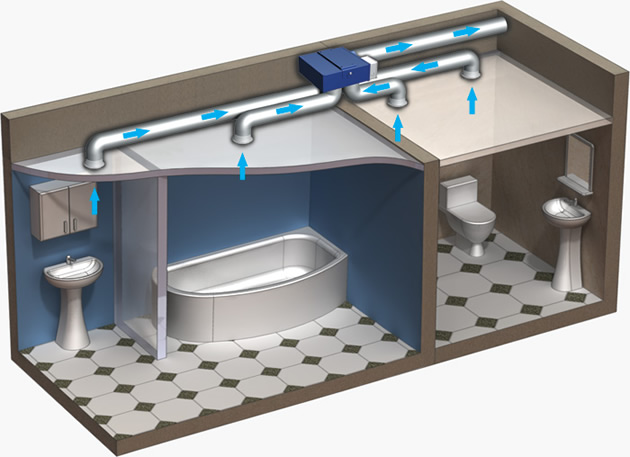

4 входа - 1 выход.

Что такое канальный вентилятор

Канальные вентиляторы - это такой тип вентиляторов, который устанавливается внутрь воздуховода или в разрыв между воздуховодами для создания в них направленного потока воздуха под нужным давлением. По форме воздуховода принято делить канальные вентиляторы на два вида: для круглых каналов и для прямоугольных каналов. Непременное требование к канальным вентиляторам, которому придерживаются производители, - это точность балансировки и низкий уровень шума и вибраций, а следовательно – длительный срок службы.

Канальный вентилятор – самый распространенный вариант аппарата, применяемый для воздухообмена.

Техническое устройство канального вентилятора. Отличительной особенностью канального вентилятора есть постоянно охлаждаемое рабочее колесо, что безусловно позитивно влияет на срок эксплуатации вентилятора.

Канальные вентиляторы классифицируют на осевые; многополостные и радиальные. Лопасти канальных вентиляторов могут быть загнутыми назад или вперед, двухстороннего или одностороннего всасывания. Некоторые «канальники» исполняются из антикоррозийных материалов для помещений с высоким уровнем влажности, а также в взрывоустойчивом исполнении для помещений с температурой воздуха выше +40.

Для изготовления канальных вентиляторов, как правило, используют пластик или же гальванизированную сталь, также допустима комбинация этих материалов.

Вопреки бытующему мнению канальный вентилятор часто используют не только в сфере промышленной вентиляции, но и даже в домах и квартирах. Что же касается сферы промышленной вентиляции: производственных помещений, складов, торговых залов, различных туннелей и объектов коммуникации, то тут решить задачу вентиляции без канальных вентиляторов просто зачастую просто невозможно.

Канальные вентиляторы имеют целый ряд преимуществ:

• бесшумность;
• вентилятор может быть установлен непосредственно в воздуховод прямоугольной или круглой формы;
• не требует особенного сервиса и дополнительных эксплуатационных затрат;
• компактные размеры позволяют вмонтировать канальный вентилятор в труднодоступные места (под натяжной потолок, нестандартной формы вентиляционные шахты…);
• возможность установки канального вентилятора в разных положениях;
• простота монтажа и подключения к электрической сети;
• прямолинейность потока воздуха;
• постоянством давления;
• высоким коэффициентом полезного действия.
