Промышленные и коммерческие канальные центробежные вентиляторы:
cерия VENTS VP / ВЕНТС ВП



	Вентс ВП
	ВП 100 К
	ВП 100 К Б
	ВП 125 К
	ВП 125 К Б

Технические характеристики

Диаграммы

Габаритные размеры

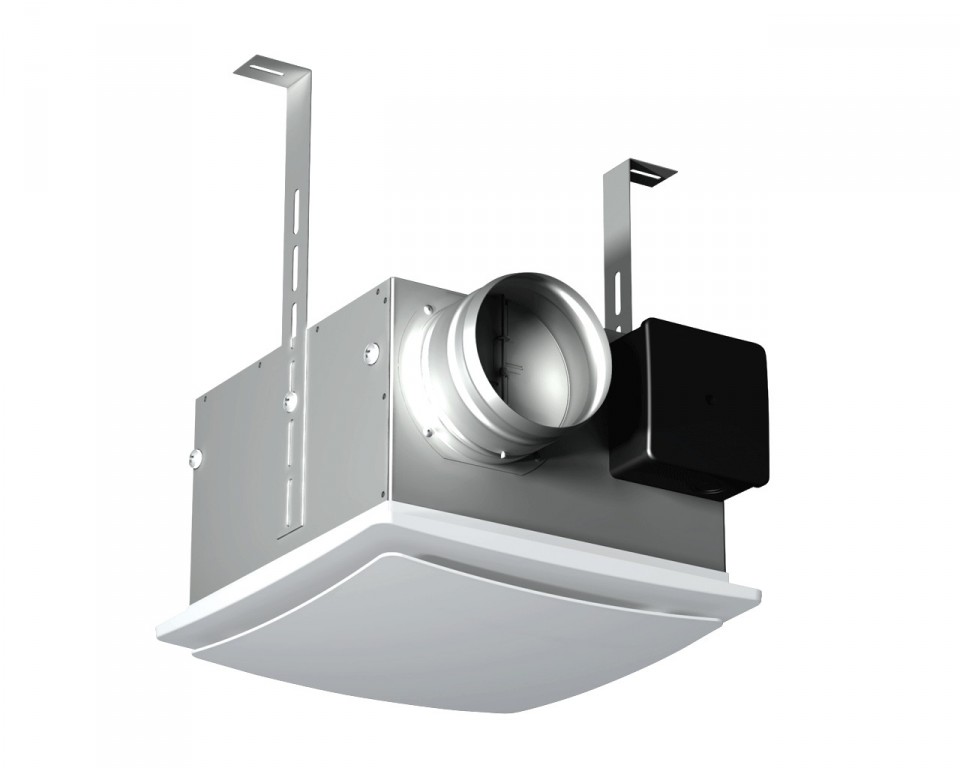

Центробежные потолочные вентиляторы производительностью до 310 м3/ч в стальном корпусе и пластиковой лицевой панелью.

Применение

Предназначены для вытяжных систем вентиляции помещений различного назначения при ограниченном пространстве для монтажа за подвесным потолком. Предназначены для соединения с круглыми воздуховодами диаметром 100 и 125 мм.

Конструкция

Корпус вентилятора изготовлен из оцинкованной стали. Декоративная лицевая панель выполнена из ABS пластика и оснащена фильтром. Конструкция лицевой панели обеспечивает простой доступ к фильтру без применения дополнительного инструмента. Вентилятор оборудован обратным клапаном для предотвращения движения воздуха в обратном направлении. Лопасти клапана открываются давлением, создаваемым вентилятором и закрываются пружиной.

Двигатель

Однофазный двигатель с внешним ротором оснащен центробежным рабочим колесом с назад загнутыми лопатками.
Двигатель оснащен встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателе подшипников качения обеспечивает большой срок эксплуатации (40 000 часов). Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.

Регулировка скорости

Плавная или ступенчатая регулировка осуществляется с помощью тиристора или автотрансформатора. К одному регулирующему устройству могут подключаться одновременно по несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Монтаж

Вентилятор монтируется между перекрытием и подвесным потолком при помощи кронштейнов. Расстояние от перекрытия до подвесного потолка может быть в пределах от 165 до 390 мм. Подача питания на вентилятор осуществляется через наружную клеммную коробку.

Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме.

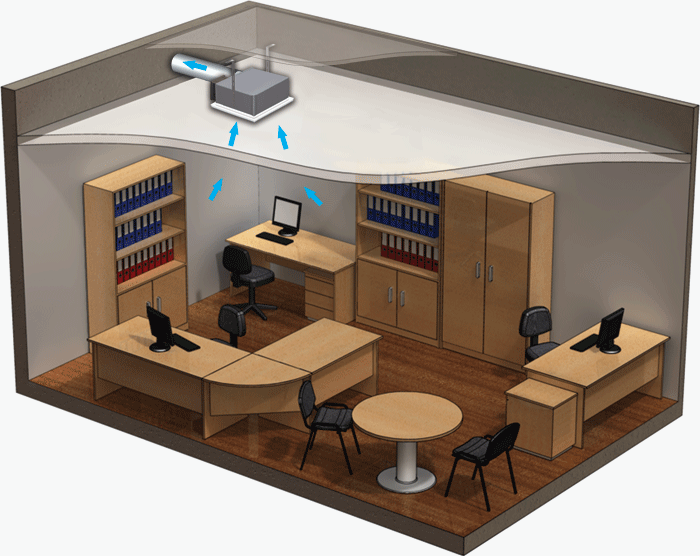

Вариант применения вентилятора ВЕНТС ВП в офисе.
