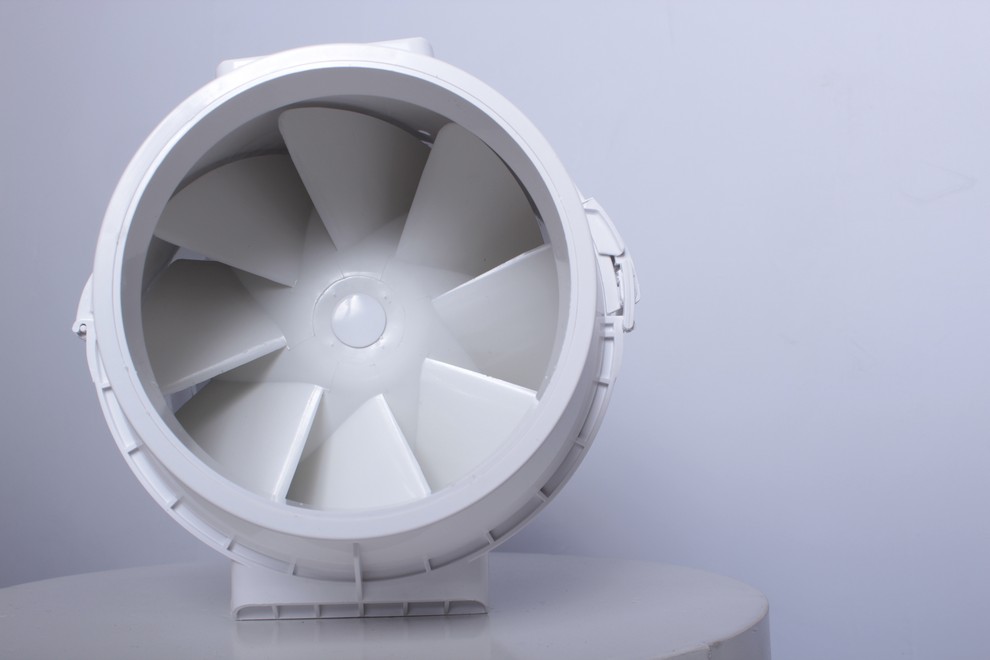

Промышленные и коммерческие канальные центробежные вентиляторы:
cерия VENTS ТТ / VENTS ТТ PRO

ВЕНТС ТТ ПРО / ВЕНТС ТТ





Vents tt 150Vents TT160
	Вентс ТТ/ Вентс ТТ ПРО
	Вентс ТТ 100
	Вентс ТТ 100 (120В/60Гц)
	Вентс ТТ 100 (230В/60Гц)
	Вентс ТТ 100 В
	Вентс ТТ 100 прозорий
	Вентс ТТ 100 РВ
	Вентс ТТ 100 РВ сіро-блакитний
	Вентс ТТ 100 РВ чорний
	Вентс ТТ 100 сіро-блакитний
	Вентс ТТ 100 Т
	Вентс ТТ 100 Т сіро-блакитний
	Вентс ТТ 100 У
	Вентс ТТ 100 У (120В/60Гц)
	Вентс ТТ 100 У1
	Вентс ТТ 100 У1н
	Вентс ТТ 100 Ун
	Вентс ТТ 100 чорний
	Вентс ТТ 125
	Вентс ТТ 125 (120В/60Гц)
	Вентс ТТ 125 В
	Вентс ТТ 125 РВ
	Вентс ТТ 125 РВ сіро-блакитний
	Вентс ТТ 125 РВ чорний
	Вентс ТТ 125 С
	Вентс ТТ 125 С (120В/60Гц)
	Вентс ТТ 125 С сіро-блакитний
	Вентс ТТ 125 сіро-блакитний
	Вентс ТТ 125 СТ
	Вентс ТТ 125 СТ сіро-блакитний
	Вентс ТТ 125 Т
	Вентс ТТ 125 Т сіро-блакитний
	Вентс ТТ 125 У
	Вентс ТТ 125 У (120В/60Гц)
	Вентс ТТ 125 У чорний
	Вентс ТТ 125 У1
	Вентс ТТ 125 У1н
	Вентс ТТ 125 Ун
	Вентс ТТ 125 Ун чорний
	Вентс ТТ 125 чорний
	Вентс ТТ 150
	Вентс ТТ 150 (120В/60Гц)
	Вентс ТТ 150 прозорий
	Вентс ТТ 150 РВ
	Вентс ТТ 150 РВ чорний
	Вентс ТТ 150 сіро-блакитний
	Вентс ТТ 150 Т
	Вентс ТТ 150 Т сіро-блакитний
	Вентс ТТ 150 У
	Вентс ТТ 150 У (120В/60Гц)
	Вентс ТТ 150 У чорний
	Вентс ТТ 150 У1
	Вентс ТТ 150 У1н
	Вентс ТТ 150 Ун
	Вентс ТТ 150 Ун чорний
	Вентс ТТ 150 чорний
	Вентс ТТ 160
	Вентс ТТ 160 (120В/60Гц)
	Вентс ТТ 160 РВ
	Вентс ТТ 160 Т
	Вентс ТТ 200
	Вентс ТТ 200 (120В/60Гц)
	Вентс ТТ 200 РВ
	Вентс ТТ 200 РВ чорний
Вентс ТТ 200 Т
Вентс ТТ 200 У
Вентс ТТ 200 У (120В/60Гц)
Вентс ТТ 200 У1
Вентс ТТ 200 У1н
Вентс ТТ 200 Ун
Вентс ТТ 200 Ун чорний
Вентс ТТ 200 чорний
Вентс ТТ 250
Вентс ТТ 250 (120В/60Гц)
Вентс ТТ 250 В
Вентс ТТ 250 Т
Вентс ТТ 250 У
Вентс ТТ 250 У (120В/60Гц)
Вентс ТТ 250 У1
Вентс ТТ 250 У1н
Вентс ТТ 250 Ун
Вентс ТТ 315
Вентс ТТ 315 (120В/60Гц)
Вентс ТТ 315 В
Вентс ТТ 315 Т
Вентс ТТ 315 У
Вентс ТТ 315 У (120В/60Гц)
Вентс ТТ 315 У1
Вентс ТТ 315 У1н
Вентс ТТ 315 Ун
Вентс ТТ ПРО 100
Вентс ТТ ПРО 125
Вентс ТТ ПРО 150
Вентс ТТ ПРО 200
Вентс ТТ ПРО 250
Вентс ТТ ПРО 315

Технические характеристики

Диаграммы

Габаритные размеры

Конструкция

Корпуса вентиляторов изготавливаются из высококачественных и высокопрочных материалов: ABС-пластика ( 100-200) и полипропилена пониженной горючести ( 250-315). Блок двигателя с крыльчаткой и клеммной коробкой крепится к корпусу вентилятора при помощи специальных хомутов на защелках, разработанных таким образом, что его демонтаж можно легко произвести без специальных навыков и инструментов. Такая конструкция предельно упрощает обслуживание вентилятора. Все модели могут оснащаться регулируемым таймером с диапазоном задержки отключения вентилятора от 2 до 30 минут (ТТ…Т). Для более удобного подключения и использования, вентилятор может оснащаться шнуром питания со штекером (ТТ…Р).

Двигатель

Однофазный двигатель на подшипниках качения имеет две скорости. Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками (ТТ…С). Для защиты от перегрузки двигатели вентиляторов оснащены термопредохранителями. Класс защиты двигателя – IPX4.

Регулировка скорости

Управление двухскоростным двигателем осуществляется при помощи внешнего переключателя скоростей. При необходимости плавной или ступенчатой регулировки скорости, можно применять симисторный или автотрансформаторный регулятор, подключив его к клемме максимальной скорости двигателя.

Монтаж

Вентиляторы могут устанавливаться в начале, середине и конце системы воздуховодов. Допускается монтаж под любым углом относительно оси вентилятора. В одной системе возможна установка нескольких вентиляторов параллельно (для увеличения производительности) или последовательно (для увеличения рабочего давления). Корпус вентилятора оснащен плоской монтажной пластиной, при помощи которой вентилятор крепится к стене. Так же возможно крепление вентилятора при помощи дополнительной крепёжной подставки ПТТ 100…315 (приобретается отдельно). Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной колодке. Для удобства монтажа и подключения монтажная коробка устанавливается в любом положении.



Вентилятор ТТ с электронным модулем температуры и скорости

Идеальное решение для вентиляционных систем помещений, где необходим контроль температуры воздуха (например, для теплиц). Вентиляторы ТТ…У с электронным модулем TSC (Temperature and speed controller) позволяют автоматически изменять скорость вращения крыльчатки (расход воздуха) в зависимости от температуры воздуха в канале. На передней панели расположены регуляторы:
- предварительной установки скорости вращения крыльчатки;
- порога срабатывания электронного термостата.
Существует исполнение вентилятора со встроенным в канал вентилятора датчиком температуры или выносным датчиком температуры (длина кабеля 4м, датчик защищен от механических повреждений). На переднюю панель вентилятора вынесен светодиод индикации срабатывания термостата.

Алгоритм работы ТТ с электронным модулем температуры и скорости

При помощи ручки регулятора термостата устанавливаем желаемую температуру воздуха (порог срабатывания термостата). При помощи ручки регулятора скорости вращения крыльчатки устанавливаем необходимую скорость вращения (расход воздуха). При повышении температуры воздуха с дальнейшим превышением установленного порога срабатывания термостата автоматика переключает двигатель вентилятора на максимальную скорость вращения (максимальный расход). При понижении температуры воздуха ниже установленного порога срабатывания термостата автоматика переключает двигатель вентилятора на установленную ранее скорость вращения.
Для исключения возможности частого переключения двигателя (при установившейся в канале пороговой температуре) введена задержка переключения. Существуют два алгоритма задержки, которые могут быть использованы в различных случаях:
1. Задержка по датчику температуры (ТТ…У): при превышении температуры воздуха на 2°С выше установленного порога срабатывания термостата происходит переключение на повышенную скорость. Возврат на ранее установленную (пониженную) скорость произойдет при установлении температуры ниже порога срабатывания термостата. Данный алгоритм может быть использован при необходимости поддержания температуры воздуха с точностью менее 2°С. При этом переключения вентилятора будут редкими.
2. Задержка по таймеру (ТТ…У1): при превышении температуры воздуха более установленного порога срабатывания термостата, происходит переключение на повышенную скорость и включается таймер задержки на 5 мин. Возврат на ранее установленную (пониженную) скорость произойдет при установлении температуры ниже порога срабатывания термостата и только после отработки таймера задержки. Данный алгоритм может быть использован при необходимости точного поддержания температуры воздуха. При этом вентилятор будет переключаться чаще, чем в случае задержки по датчику температуры, но с интервалами не более 5мин.

Пример для задержки по датчику температуры:	Пример для задержки по таймеру:
Начальные условия: скорость вращения установлена =60% от максимальной порог срабатывания установлен =25°С температура воздуха в канале =20°С	Начальные условия: скорость вращения установлена =60% от максимальной порог срабатывания установлен =25°С температура воздуха в канале =20°С
вентилятор работает со скоростью вращения крыльчатки =60%	вентилятор работает со скоростью вращения крыльчатки =60%
v	v
температура в канале повышается вентилятор работает со скоростью вращения крыльчатки =60%	температура в канале повышается, достигла 25°С и продолжает повышаться
v	v
температура в канале достигла 27°С вентилятор переключается на скорость вращения крыльчатки =100%	вентилятор переключается на скорость вращения крыльчатки =100%, при этом включается таймер задержки на 5 минут
v	v
температура в канале начинает понижаться вентилятор работает со скоростью вращения крыльчатки =100%	температура в канале начинает понижаться вентилятор работает со скоростью вращения крыльчатки =100%
v	v
температура в канале достигла 25°С вентилятор переключается на установленную ранее скорость вращения (=60%)	температура в канале достигла 25°С и продолжает понижаться
	v
	вентилятор ожидает завершения отсчета таймера и после этого переключается на установленную ранее скорость вращения (=60%). После переключения снова включится таймер задержки на 5 минут.
	v
	температура в канале повышается, достигла 25°С и продолжает повышаться
	v
	вентилятор ожидает завершения отсчета таймера и после этого переключается на скорость вращения крыльчатки =100% (при этом включается таймер задержки на 5 минут)
	Т.е. для алгоритма с «задержкой по таймеру» - таймер задержки будет включаться при каждом переключении скорости вентилятора.

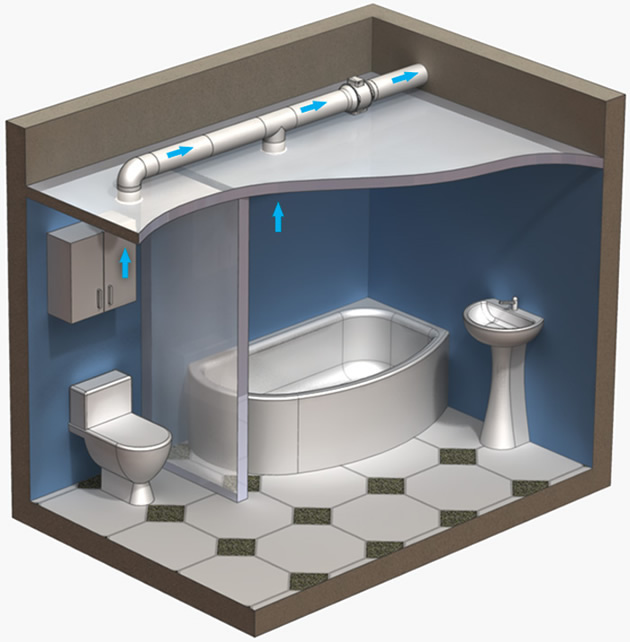

Вариант применения вентилятора Вентс TT в ванной комнате.

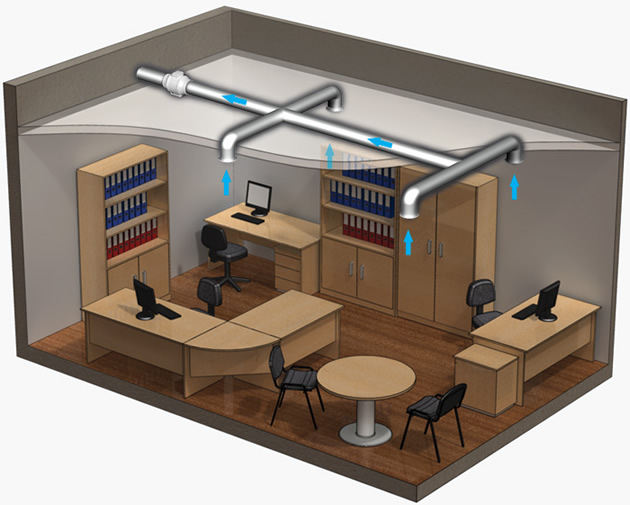

Вариант применения вентилятора Вентс TT в офисном помещении.

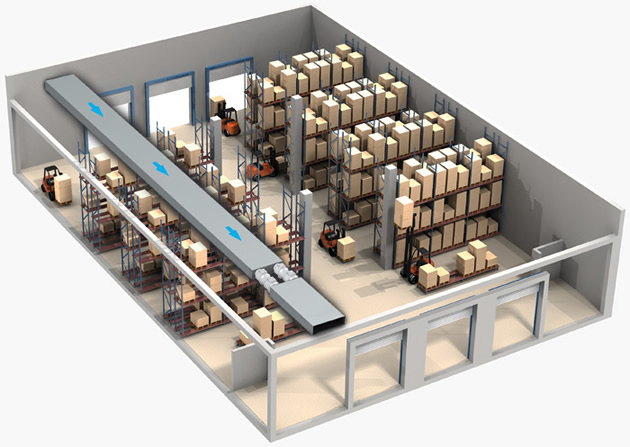

Вариант применения вентилятора Вентс TT на складе.

Что такое канальный вентилятор

Канальные вентиляторы - это такой тип вентиляторов, который устанавливается внутрь воздуховода или в разрыв между воздуховодами для создания в них направленного потока воздуха под нужным давлением. По форме воздуховода принято делить канальные вентиляторы на два вида: для круглых каналов и для прямоугольных каналов. Непременное требование к канальным вентиляторам, которому придерживаются производители, - это точность балансировки и низкий уровень шума и вибраций, а следовательно – длительный срок службы.

Канальный вентилятор – самый распространенный вариант аппарата, применяемый для воздухообмена.

Техническое устройство канального вентилятора. Отличительной особенностью канального вентилятора есть постоянно охлаждаемое рабочее колесо, что безусловно позитивно влияет на срок эксплуатации вентилятора.

Канальные вентиляторы классифицируют на осевые; многополостные и радиальные. Лопасти канальных вентиляторов могут быть загнутыми назад или вперед, двухстороннего или одностороннего всасывания. Некоторые «канальники» исполняются из антикоррозийных материалов для помещений с высоким уровнем влажности, а также в взрывоустойчивом исполнении для помещений с температурой воздуха выше +40.

Для изготовления канальных вентиляторов, как правило, используют пластик или же гальванизированную сталь, также допустима комбинация этих материалов.

Вопреки бытующему мнению канальный вентилятор часто используют не только в сфере промышленной вентиляции, но и даже в домах и квартирах. Что же касается сферы промышленной вентиляции: производственных помещений, складов, торговых залов, различных туннелей и объектов коммуникации, то тут решить задачу вентиляции без канальных вентиляторов просто зачастую просто невозможно.

Канальные вентиляторы имеют целый ряд преимуществ:

• бесшумность;
• вентилятор может быть установлен непосредственно в воздуховод прямоугольной или круглой формы;
• не требует особенного сервиса и дополнительных эксплуатационных затрат;
• компактные размеры позволяют вмонтировать канальный вентилятор в труднодоступные места (под натяжной потолок, нестандартной формы вентиляционные шахты…);
• возможность установки канального вентилятора в разных положениях;
• простота монтажа и подключения к электрической сети;
• прямолинейность потока воздуха;
• постоянством давления;
• высоким коэффициентом полезного действия.
