Промышленные и коммерческие вентиляторы:
cерия VENTS VCUN / ВЕНТС ВЦУН



	Вентс ВЦУН
	Вентс ВЦУН 140х74 -0,25-4 ПР
	Вентс ВЦУН 140х74 -0,37-2 ПР
	Вентс ВЦУН 140х74 -0,37-2 ПР0
	Вентс ВЦУН 160х74 -0,55-4 ПР
	Вентс ВЦУН 160х74 -0,75-2 ПР
	Вентс ВЦУН 160х74 -0,75-2 ПР0
	Вентс ВЦУН 160х74 -0,75-2 ПР270
	Вентс ВЦУН 180х74 -0,55-4 ПР
	Вентс ВЦУН 180х74 -1,1-2 ПР
	Вентс ВЦУН 180х74 -1,1-2 ПР0
	Вентс ВЦУН 200х93 -0,55-4 ПР
	Вентс ВЦУН 200х93 -0,55-4 ПР0
	Вентс ВЦУН 200х93 -1,1-2 ПР
	Вентс ВЦУН 200х93 -1,1-2 ПР0
	Вентс ВЦУН 200х93 -1,1-2 ПР45
	Вентс ВЦУН 225х103 -1,1-4 ПР
	Вентс ВЦУН 225х103 -2,2-2 ПР
	Вентс ВЦУН 225х103 -2,2-2 ПР0
	Вентс ВЦУН 240х114 -2,2-4 ПР
	Вентс ВЦУН 240х114 -2,2-4 ПР0
	Вентс ВЦУН 240х114 -3,0-2 ПР
	Вентс ВЦУН 240х114 -3,0-2 ПР0
	Вентс ВЦУН 250х127 -1,5-6 ПР
	Вентс ВЦУН 250х127 -2,2-4 ПР
	Вентс ВЦУН 250х127 -2,2-4 ПР0
	Вентс ВЦУН 250х127 -5,5-2 ПР
	Вентс ВЦУН 280х127 -1,5-6 ПР
	Вентс ВЦУН 280х127 -2,2-4 ПР
	Вентс ВЦУН 280х127 -2,2-4 ПР0
	Вентс ВЦУН 280х127 -2,2-4 ПР270
	Вентс ВЦУН 280х127 -5,5-2 ПР
	Вентс ВЦУН 315х143 -2,2-6 ПР
	Вентс ВЦУН 315х143 -4,0-4 ПР
	Вентс ВЦУН 355х143 -2,2-6 ПР
	Вентс ВЦУН 355х143 -4,0-4 ПР
	Вентс ВЦУН 400х183 -1,5-8 ПР
	Вентс ВЦУН 400х183 -1,5-8 ПР0
	Вентс ВЦУН 400х183 -2,2-6 ПР
	Вентс ВЦУН 400х183 -2,2-6 ПРО
	Вентс ВЦУН 400х183 -5,5-4 ПР
	Вентс ВЦУН 400х183 -5,5-4 ПРО
	Вентс ВЦУН 450х203 -11,0-4 ПР
	Вентс ВЦУН 450х203 -3,0-8 ПР
	Вентс ВЦУН 450х203 -4,0-6 ПР

Технические характеристики

Диаграммы

Конструкция

Корпус вентилятора изготовлен из стали с полимерным покрытием. Вентилятор ВЦУН может быть исполнен как с направлением вращения рабочего колеса вправо, так и влево. В каждом из вариантов есть несколько положений корпуса, что делает возможным присоединение к воздуховоду под любым углом с шагом в 45°.

Двигатель

При изготовлении вентиляторов используются 2х-, 4х-, 6ти- или 8-ми полюсные трехфазные асинхронные двигатели, на оси которых устанавливается рабочее колесо с вперед загнутыми лопатками, изготовленное из оцинкованной стали. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет
класс защиты IP 54.

Регулировка скорости

Регулировка скорости вентилятора может осуществляться с помощью автотрансформаторного или частотного регулятора. К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Монтаж

Может устанавливаться как в вентиляционных камерах и установках для кондиционирования, так и отдельно. В последнем случае – может подсоединяться к воздуховодам как двумя патрубками (выхлопным и всасывающим), так и одним выхлопным. Выхлопной и всасывающий патрубки имеют прямоугольное и круглое сечение соответственно. Подача питания осуществляется через наружные клеммы.

Варианты положения корпуса вентилятора (вид со стороны притока)

Вращение рабочего колеса вправо


Вращение рабочего колеса влево

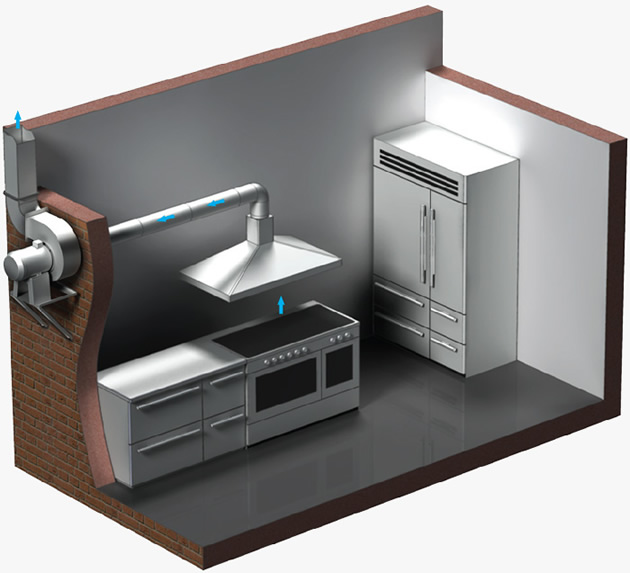

Вариант применения вентилятора ВЕНТС ВЦУН в общепите.
