Промышленные и коммерческие вентиляторы:
cерия VENTS V SH/ ВЕНТС ВШ



	Вентс ВШ
	Вентс ВШ 355 4Д
	Вентс ВШ 355 4Е
	Вентс ВШ 400 4Д
	Вентс ВШ 400 4Е
	Вентс ВШ 450 4Д
	Вентс ВШ 450 4Е
	Вентс ВШ 500 4Д
	Вентс ВШ 500 4Е
	Вентс ВШ 560 4Д
	Вентс ВШ 630 4Д
	Вентс ВШ 630 С-4Д

Технические характеристики

Диаграммы

Габаритные размеры

Конструкция

Корпус вентилятора изготовлен из алюминиевого каркаса, скрепленного алюминиевыми уголками и съемных тепло- звукоизоляционных двухслойных панелей из алюмоцинка. В качестве изоляции панелей применяется негорючая минеральная вата толщиной 20 мм. Присоединительные патрубки, они же виброгасящие вставки, могут быть квадратного или круглого сечения. Патрубки круглого сечения оснащены резиновыми уплотнителями. Присоединительные патрубки не входят в комплект поставки,и заказываются отдельно!

Двигатель

Используются двух-, четырех- или шестиполюсные асинхронные двигатели с внешним ротором и центробежным рабочим колесом с назад загнутыми лопатками. Двигатели имеют встроенную тепловую защиту для подключения к внешнему устройству защиты (в модели ВШ 355-4Е применяются термоконтакты с автоматическим перезапуском). Благодаря применению двигателя с шарикоподшипниками со специально подобранным смазочным маслом, гарантирован малошумный и не требующий обслуживания режим работы вентилятора.

Регулировка скорости

Регулировка может быть как плавной, так и ступенчатой и осуществляться с помощью тиристорного или автотрансформаторного регулятора. Изменения количества оборотов достигается уменьшением подведенного напряжения. Объем перемещаемого воздуха изменяется соответственно изменению количества оборотов двигателя. Вентиляторы могут подключаться сразу несколько единиц к одному регулирующему устройству, при условии, что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Монтаж

Канальные вентиляторы предназначены для монтажа с квадратными или круглыми воздуховодами. Присоединение к воздуховодам осуществляется при помощи гибкой вставки-переходника соответствующего сечения. Вентиляторы монтируются в разрыв воздуховодов. Подсоединяя вентилятор через гибкие вставки, необходимо предусмотреть его крепление к строительной конструкции при помощи опор, подвесок или кронштейнов. Вентилятор может устанавливаться в любом положении, в соответствии с направлением потока воздуха (стрелкой на корпусе вентилятора). Необходимо предусматривать доступ для обслуживания вентилятора.

Опции к вентиляторам

ВПГ

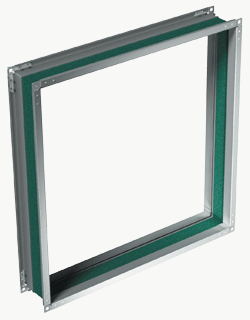

ВВГ

Опции к вентиляторам			Размеры, мм
ВПГ		ВВГ	A	B	C	OD
ВПГ 500/355		ВВГ 500х500	490	470	445	355
ВПГ 670/400		ВВГ 670х670	660	640	615	400
ВПГ 670/450			660	640	615	450
ВПГ 670/500			660	640	615	500
ВПГ 800/560		ВВГ 800х800	790	770	745	560
ВПГ 800/630			790	770	745	630
ВПГ 1000/710		ВВГ 1000х1000	990	970	945	710

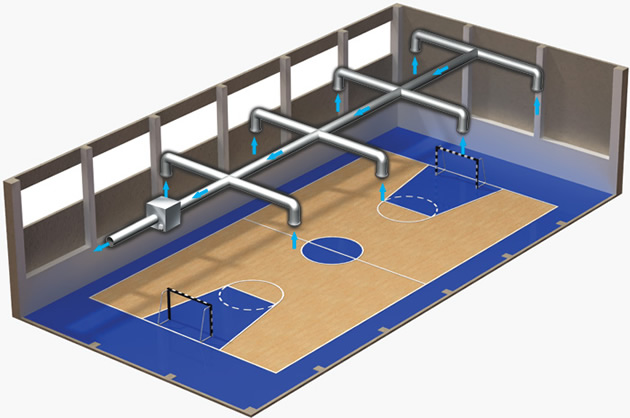

Вариант применения вентилятора ВЕНТС ВШ в спортивном зале.

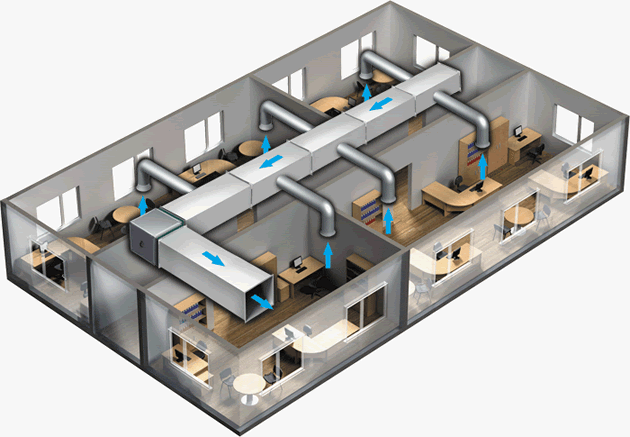

Вариант применения вентилятора ВЕНТС ВШ в офисном помещении.
