Принадлежности для систем вентиляциии :
cерия VENTS UCBK/ ВЕНТС УСВК





	Вентс УСВК
	УСВК-1 1/2-16
	УСВК-1 1/2-25
	УСВК-1 1/4-10
	УСВК-1 1/4-16
	УСВК-1-10
	УСВК-1-6
	УСВК-2-25
	УСВК-2-40
	УСВК-3/4-4
	УСВК-3/4-6

Технические характеристики

Габаритные размеры

Конструкция и описание работы

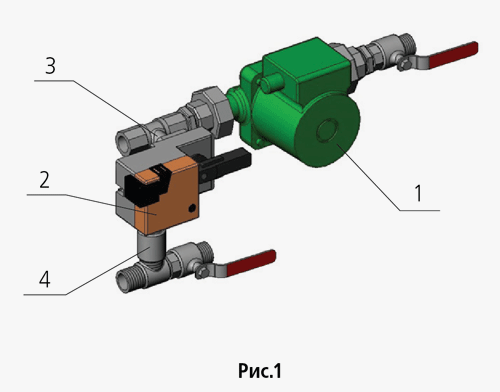

Конструкция УСВК представлена на рисунке 1. По требованию заказчика поставляется в правом или левом исполнении. Обвязка узла состоит из металлических элементов с термостойкостью до +1500С. Циркуляционный насос 1 обеспечивает непрерывный водяной поток требуемого объема, при этом температура воды, поступающей в теплообменник, регулируется смешением в циркуляционном кольце воды, поступающей из сети, с обратной водой, поступающей из теплообменника. Количество обратной воды, направляемой по перемычке 4, регулируется трехходовым клапаном 3 с электроприводом 2, управляющее напряжение которого определяется заданной температурой приточного воздуха, выходящего из теплообменника.

Установка и обслуживание УСВК

Подключение осуществляется специалистами, имеющими допуск к выполнению подобных работ. Запрещается эксплуатация УСВК за пределами диапазона температур, а также в помещениях с наличием в воздухе агрессивных примесей и во взрывоопасной среде. Перед включением УСВК в сеть необходимо убедится в отсутствии видимых повреждений. При установке водосмесительного узла соблюдать следующие условия:

• обязательно обеспечить горизонтальное положение оси вала мотора;
• исключить возможность передачи механических нагрузок на УСВК от подключаемых трубопроводов;
• исключить возможность случайного прикосновения с движущимися частям УСВК питающих проводов.

Подключение УСВК к водяной магистрали

Подвод (отвод) воды к УСВК осуществляется при непосредственном присоединении к стационарной водяной магистрали, либо гибкими металлорезиновыми шлангами посредством резьбового соединения с входным и выходным патрубками. Подключение к магистрали должно проводиться так, чтобы исключить любые нагрузки, приводящие к механическим повреждениям и нарушению герметичности УСВК. Подвод трубопроводов следует осуществлять таким образом, чтобы при проведении ремонтных работ была возможность их быстрого отсоединения.

Электрическое подключение

Все электрические подключения должны выполняться лицами с необходимой квалификацией и допуском. Перед подключением установить защитное заземление циркуляционного насоса. Не допускать соприкосновения силового кабеля с трубопроводом или насосом.

Условия эксплуатации УСВК

Допустимые условия эксплуатации смесительных узлов определяются совокупностью элементов, входящих в его состав, и характеризуются следующими значениями:

• температура окружающей среды, °С ...........5-40
• максимальная температура воды на входе,°С..........150
• максимальное давление в тракте УС, бар..........10

Коэффициент пропускания

коэффициент пропускания , где

?pv₁₀₀ — потеря давления при полностью открытом клапане;
V₁₀₀ — номинальный расход воды при ?pv100.
