Датчик СО2

	Датчик СО2
	СО2-1
	СО2-2

Датчик СО2 применение

Датчик измеряет уровень концентрации углекислого газа в помещении. И выдает сигнал, управляющий производительностью вентилятора. Регулирование производительности вентиляции по уровню СО2, является эффективным способом понизить энергопотребление здания.

Конструкция и совместимость

Датчик имеет два отдельных выхода – релейный нормально разомкнутый «сухой» контакт и аналоговый выход 0…10V (этот же выход можно перенастроить на 2…10V/0…20mA/4…20mA). Релейный выход используется для включения/выключения вентиляции в зависимости от уровня СО2, а аналоговый выход позволяет осуществить плавную регулировкускорости вентилятора(для этого нужен вентилятор с ЕС мотором, или дополнительный регулятор оборотов вентилятора с входом 0…10В, например РС…ТА, или ВФЭД). При плавной регулировке скорость вентилятора меняется пропорционально выделениям углекислого газа. Наличие и релейного и аналогового выходов делает датчик совместимым практически с любой вентиляционной системой. Система самокалибровки обеспечивает надежную работу в течение всего срока эксплуатации.

Модификации

Датчик предлагается в двух модификациях СО2-1 и СО2-2. Модель СО2-1 отличается наличием диодов - индикаторов уровня СО2и кнопки переключения режимов работы (три режима: 1й - всегда включено; 2й - всегда выключено; 3й - работает по уровню СО2). Кнопка позволяет вручную включить или выключить вентиляцию, когда работа по уровню СО2 не требуется. В модели СО2-2 – индикаторы и кнопка включения/выключения отсутствуют. Эта модель применяется в случае, если нежелательно из помещения включать или выключать вентиляцию, например в учебных классах.

Монтаж и питание

Датчик монтируется на стене (накладной монтаж). Питание осуществляется от слаботочной сети 24В переменного тока. Если отсутствует питание 24В, датчик имеет разъем для блока питания TRF 24 AC, который предлагается как аксессуар.

Дополнительный аксессуар

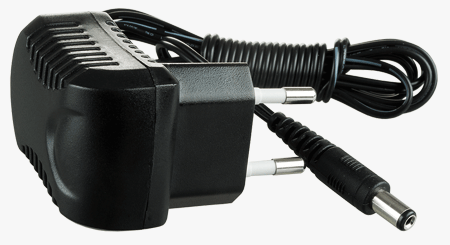

Блок питания TRF 24 AC – применяется для подключения датчиков к сети питания 220В или 120В AС.

Схема подключения датчика.

В - вентилятор;
S - внешний выключатель;
Т - датчик
