Частотный регулятор скорости ВФЕД-...-ТА

	Частотный регулятор скорости ВФЕД-...-ТА
	ВФЕД-1100-ТА
	ВФЕД-1500-ТА
	ВФЕД-200 -ТА
	ВФЕД-400 -ТА
	ВФЕД-750-ТА

Применение ВФЕД-...-ТА

Регуляторы (или инверторы) серии ВФЕД-...-TA предназначены для частотного управления скоростью вращения вентиляторов, оборудованных трехфазными асинхронными электродвигателями переменного тока. Регулирование скорости вращения происходит за счёт изменения частоты питающего двигатель напряжения. Применяются для управления производительностью трехфазных вентиляторов.

Конструкция и управление

Корпус регулятора изготовлен из негорючего термопластика. Изделие преобразует напряжение питающей сети 220В частотой 50Гц в импульсное напряжение на выходе с частотой от 3 Гц до 400 Гц. Ротор двигателя, запитанный синусоидальным током, вращается со скоростью пропорциональной частоте поданного напряжения. На вход частотного преобразователя подаётся однофазное питание, напряжением 220 вольт с частотой 50 Гц. На выходе же формируется трёхфазное напряжение частотой до 400 Гц, для питания асинхронного двигателя.

Управление при помощи внешнего источника

Изменение выходной мощности производится пропорционально внешнему управляющему сигналу 0..10В или 4-20мА в выбранном, при настройке регулятора, диапазоне. Подключение внешнего источника осуществляется через серийный порт RS-232.

Монтаж

Установка регулятора осуществляется внутри помещений. Монтаж необходимо производить с учётом свободной рециркуляции воздуха для охлаждения внутренних цепей. Рабочая позиция регулятора - вертикальная. Не устанавливайте регулятор над отопительными приборами и в зонах с плохой конвекцией воздуха.

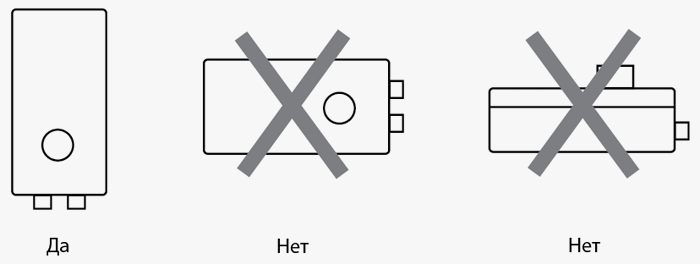

Рабочая позиция прибора.
