Осевые центробежные вентиляторы:
cерия VENTS CF / ВЕНТС ЦФ



VENTS CF Вентс 100 ЦФ Вентс 100 ЦФ турбо               Применение   Постоянная или периодическая вытяжная вентиляция санузлов, душевых, кухонь и других бытовых помещений. Для монтажа в вентиляционные шахты или соединения с воздуховодами. Для систем вентиляционных каналов обладающих высоким сопротивлением. Для монтажа с воздуховодами 100 мм.

Технические характеристики

Модификации

Диаграммы

Габаритные размеры

Применение

• Постоянная или периодическая вытяжная вентиляция санузлов, душевых, кухонь и других бытовых помещений.
• Для монтажа в вентиляционные шахты или соединения с воздуховодами.
• Для систем вентиляционных каналов обладающих высоким сопротивлением.
• Для монтажа с воздуховодами 100 мм.

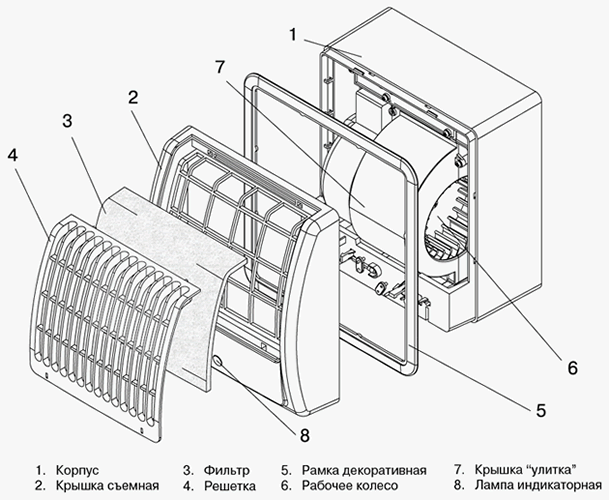

Конструкция

• Современный дизайн и эстетический внешний вид.
• Корпус и крыльчатка выполнены из высококачественного и прочного АБС пластика, стойкого к ультрафиолету.
• Удобная съемная решетка с фильтрующим элементом предохраняет внутренние элементы вентилятора от жира и пыли, что позволяет его использовать на кухне в качестве вытяжки.
• Вентилятор ЦФ комплектуется по умолчанию пылевым фильтром. Возможен заказ с алюминиевым антижировым фильтром (ЦФА).
• Центробежная крыльчатка выполнена с вперед загнутыми лопатками, что обеспечивает высокое давление и низкий уровень шума вентилятора.
• Оборудован гравитационным обратным клапаном для предотвращения обратной тяги.
• Степень защиты IP 24.

Двигатель

• Надёжный однофазный двигатель с низким энергопотреблением.
• В базовой комплектации двигатель оборудован подшипниками скольжения.
• В модификации «турбо»двигатель оборудован подшипниками качения и установлен на специальных виброгасящих опорах.
• Предназначен для непрерывной работы и не требует обслуживания.
• Оборудован защитой от перегрева.

Управление

Ручное:

• Вентилятор управляется при помощи комнатного выключателя освещения. Выключатель в поставку не входит.
• Вентилятор управляется посредством встроенного шнуркового выключателя "B". При потолочном монтаже вентилятора опция не используется.
• Регулировка скорости может осуществляться с помощью тиристорного регулятора (см. Электрические принадлежности). Вентиляторы могут подключаться сразу по несколько единиц к одному регулирующему устройству.

Автоматическое:

• При помощи электронного блока управления БУ-1-60 (см. Электрические принадлежности). Блок управления поставляется отдельно.

Монтажные особенности

• Вентилятор подходит для наружного или встраиваемого монтажа.
• При удалённом размещении вентиляционной шахты возможно использование гибких воздуховодов. Присоединение воздуховода к выходному фланцу вентилятора осуществляется при помощи хомута.
• Крепится к стене при помощи шурупов или на кронштейнах.
• Возможность вертикального или горизонтального монтажа.
• Может использоваться для потолочного монтажа.

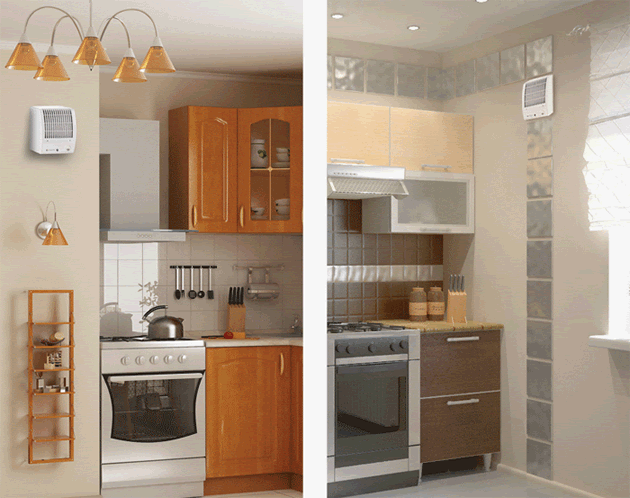

Примеры монтажа

Настенный монтаж	Внутристенный монтаж

Сертификаты:

	Изделие с маркировкой CE означает, что продукция произведена в соответствии со стандартами качества и безопасности, предусмотренными Директивами Европейского Союза для данного вида продукции (наносится производителем).
	Знак соответствия продукции словацким стандартам качества и электрической безопасности, выданный сертификационным органом EVPU (Словакия).
	Класс защиты устройства IP 34.
	Знак соответствия продукции стандартам качества и электрической безопасности, принятым в Польше, выданный сертификационным органом РСВС (Польша).
	Знак соответствия продукции европейским стандартам качества и электрической безопасности, выданный Обществом технического надзора TUV (Германия).
	Класс изоляции: двойная изоляция.
	Знак соответствия продукции, подлежащей обязательной сертификации в системе ДСТ Р, техническим стандартам и нормам, принятым на территории Российской Федерации. Подтверждается сертификатами, выданными сертификационным центром РосТЕСТ (Москва).
	Знак соответствия продукции требованиям технических норм Украины, подтверждается сертификатами соответствия УкрТЕСТ.
