Осевые центробежные вентиляторы:
cерия VENTS BH-1 80 K / ВЕНТС ВН-1 80 К



BHB-1 80 K Вентс ВН-1Д 80 ТР     Применение   В системах вытяжной вентиляции многоэтажных жилых и общественных зданий при повышенных требованиях к пожарной безопасности. В зданиях с однотрубной системой вентиляции. Монтаж в кухнях, ванных комнатах, санузлах, кладовых и других бытовых помещениях.

Технические характеристики

Диаграммы

Габаритные размеры

Применение

• В системах вытяжной вентиляции многоэтажных жилых и общественных зданий при повышенных требованиях к пожарной безопасности.
• В зданиях с однотрубной системой вентиляции.
• Монтаж в кухнях, ванных комнатах, санузлах, кладовых и других бытовых помещениях.

Конструкция

• Для настенного монтажа.
• Лицевая панель и корпус изготовлены из высококачественного и высокопрочного ABС пластика.
• Оборудован необслуживаемым поворотным огнезадерживающим клапаном (при повышении температуры воздуха в шахте до 90°С срабатывает плавкая вставка и клапан автоматически закрывает доступ горячего воздуха, препятствуя распространению огня и дыма).
• Для удобства монтажа клапан размещён на поворотной штанге. Сначала на стене монтируется клапан, а затем закрепляется корпус вентилятора (см. примеры монтажа).
• При выключенном вентиляторе огнезадерживающий клапан служит как обратный клапан, препятствующий перетоку воздуха из вентиляционной шахты.
• Соединяется с главным вентиляционным стояком посредством гибкого воздуховода.
• Диаметр присоединительного патрубка 80 мм.

Двигатель

• Экономичный 2-х или 3-х скоростной двигатель на подшипниках качения с минимальным энергопотреблением.
• Самостоятельное поддержание давления и расхода воздуха в канале.
• Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина проходит динамическую балансировку.

Модификации и опции

ВН-1 80 К T — вентиляторы оборудованы таймером.
ВН-1 80 К TР — вентиляторы оборудованы регулируемым таймером.
ВН-1 80 К И — вентиляторы оборудованы интервальным переключателем.
ВН-1 80 К Ф — вентиляторы оборудованы фотодатчиком.
ВН-1 80 К Н — вентиляторы оборудованы датчиком влажности.
ВН-2 80 К — вентилятор с лицевой панелью из шлифованого алюминия.
ВН-2 80 К Хром — вентилятор с лицевой панелью из зеркального алюминия.
ВН-2 80 К Голд — вентилятор с лицевой панелью из алюминия под золото.

Управление

• Переключение скоростей происходит при помощи внешнего ручного переключателя. Например, П3-1-300 для 3-х скоростного и П2-1-300 для 2-х скоростного вентилятора (переключатели поставляются отдельно).

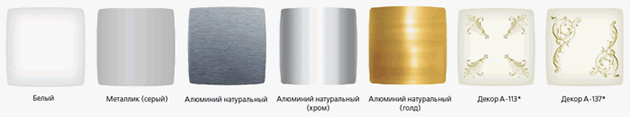

Варианты исполнения лицевых панелей

* Только для вентилятора ВН-1 80 К и его модификаций.

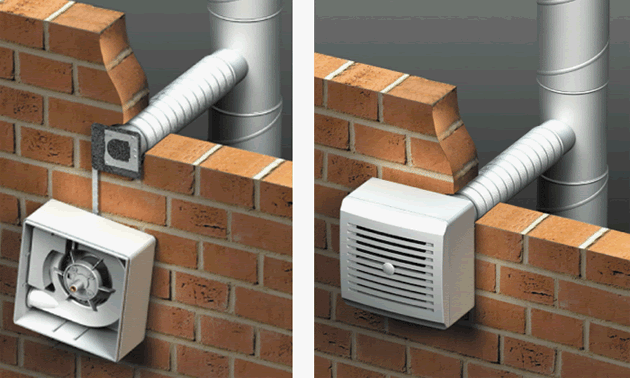

Пример монтажа

Сертификаты:

	Изделие с маркировкой CE означает, что продукция произведена в соответствии со стандартами качества и безопасности, предусмотренными Директивами Европейского Союза для данного вида продукции (наносится производителем).
	Знак соответствия продукции словацким стандартам качества и электрической безопасности, выданный сертификационным органом EVPU (Словакия).
	Класс защиты устройства IP 34.
	Знак соответствия продукции стандартам качества и электрической безопасности, принятым в Польше, выданный сертификационным органом РСВС (Польша).
	Знак соответствия продукции европейским стандартам качества и электрической безопасности, выданный Обществом технического надзора TUV (Германия).
	Класс изоляции: двойная изоляция.
	Знак соответствия продукции, подлежащей обязательной сертификации в системе ДСТ Р, техническим стандартам и нормам, принятым на территории Российской Федерации. Подтверждается сертификатами, выданными сертификационным центром РосТЕСТ (Москва).
	Знак соответствия продукции требованиям технических норм Украины, подтверждается сертификатами соответствия УкрТЕСТ.
