Осевые центробежные вентиляторы:
cерия VENTS BHB-1 80 / ВЕНТС ВНВ-1 80



BHB-1 80 Вентс ВНВ-1 80        Применение   В системах вентиляции многоэтажных жилых и общественных зданий. В зданиях с однотрубной системой вентиляции. Монтаж в кухнях, ванных комнатах, санузлах, кладовых и других бытовых помещениях. Устанавливается в пластиковый или противопожарный корпус. Для периодической или постоянной работы.

Технические характеристики

Диаграммы

Габаритные размеры

Применение

• В системах вентиляции многоэтажных жилых и общественных зданий.
• В зданиях с однотрубной системой вентиляции.
• Монтаж в кухнях, ванных комнатах, санузлах, кладовых и других бытовых помещениях.
• Устанавливается в пластиковый или противопожарный корпус.
• Для периодической или постоянной работы.

Конструкция

• Лицевая панель изготовлена из высококачественного и высокопрочного AБС пластика.
• Оборудован фильтром из полиэстера для защиты двигателя и крыльчатки от попадания загрязняющих веществ (класс очистки G4).
• Проворачивающаяся передняя крышка позволяет скрыть неровности установки корпуса вентилятора.
• Крепление в корпус при помощи фиксаторов без использования дополнительных инструментов.
• Конструкция крыльчатки позволяет повысить эффективность вентилятора и срок службы двигателя.
• Степень защиты IP X4.

Двигатель

• Экономичный 2-х или 3-х скоростной двигатель с минимальным энергопотреблением.
• Самостоятельное поддержание давления и расхода воздуха в канале.
• Подшипники качения увеличивают срок эксплуатации двигателя.
• Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина проходит динамическую балансировку.

Модификации и опции

ВНВ-1 80 T — вентилятор оборудован таймером.
ВНВ-1 80 TР — вентилятор оборудован регулируемым таймером.
ВНВ-1 80 И — вентилятор оборудован интервальным переключателем.
ВНВ-1 80 Ф — вентилятор оборудован фото датчиком.
ВНВ-1 80 Н — вентилятор оборудован датчиком влажности.
ВНВ-2 80 — вентилятор с лицевой панелью из шлифованного алюминия.
ВНВ-2 80 Хром — вентилятор с лицевой панелью из зеркального алюминия.
ВНВ-2 80 Голд — вентилятор с лицевой панелью из алюминия под золото.

Управление

• Переключение скоростей происходит при помощи внешнего ручного переключателя. Например, П3-1-300 для 3-х скоростного и П2-1-300 для 2-х скоростного вентиляторного узла (переключатели поставляются отдельно).

Крепление решетки при монтаже вентилятора предусматривает регулировку угла поворота лицевой панели относительно корпуса, что обеспечивает сглаживание неточностей при монтаже. Лицевая панель может поворачиваться на 10°.

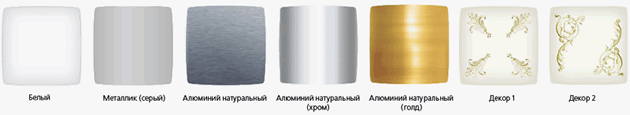

Варианты исполнения лицевых панелей

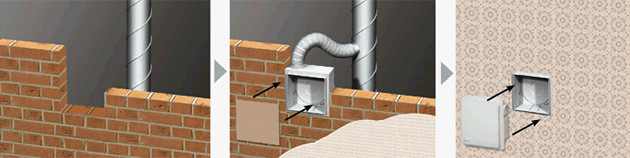

Примеры монтажа

Корпус вентилятора устанавливается на стадии общестроительных работ и подключается к главному вентиляционному стояку. Электрическая проводка для подключения вентиляторного узла (ВНВ-1 80) выводится через специальное отверстие в корпусе. Для защиты корпуса от пыли и грязи его лицевая часть закрывается предохранительной крышкой, поставляемой в комплекте. После окончания ремонтных работ предохранительная крышка удаляется и в корпус устанавливается вентиляторный узел (ВНВ-1 80), который подключается к выведенной проводке.

Сертификаты:

	Изделие с маркировкой CE означает, что продукция произведена в соответствии со стандартами качества и безопасности, предусмотренными Директивами Европейского Союза для данного вида продукции (наносится производителем).
	Знак соответствия продукции словацким стандартам качества и электрической безопасности, выданный сертификационным органом EVPU (Словакия).
	Класс защиты устройства IP 34.
	Знак соответствия продукции стандартам качества и электрической безопасности, принятым в Польше, выданный сертификационным органом РСВС (Польша).
	Знак соответствия продукции европейским стандартам качества и электрической безопасности, выданный Обществом технического надзора TUV (Германия).
	Класс изоляции: двойная изоляция.
	Знак соответствия продукции, подлежащей обязательной сертификации в системе ДСТ Р, техническим стандартам и нормам, принятым на территории Российской Федерации. Подтверждается сертификатами, выданными сертификационным центром РосТЕСТ (Москва).
	Знак соответствия продукции требованиям технических норм Украины, подтверждается сертификатами соответствия УкрТЕСТ.
