Децентрализованный проветриватель с рекуперацией тепла ВЕНТС ВУТ 150 ЭГ ЕС новая серия





	ВУТ 150 ЭГ ЕС

Технические характеристики

Диаграммы

Габаритные размеры

Применение

Используется в приточно-вытяжных системах вентиляции торговых, офисных и других помещений для создания постоянного воздухообмена с использованием тепла удаляемого воздуха для нагрева подаваемого очищенного наружного воздуха. Идеален для установки в однокомнатных помещениях (парикмахерские, стоматологические кабинеты, небольшие магазины, квартиры, дома), а также является прекрасным решением для больниц, санаториев, гостиниц и т.д и т.п., где нет необходимости вентиляции помещения в отсутствии людей.

Принцип действия

Поступающий с улицы через приточный воздуховод холодный воздух проходит через фильтр и рекуператор и при помощи приточного центробежного вентилятора подается в помещение. Теплый загрязненный воздух из помещения проходит через фильтр и рекуператор и, при помощи вытяжного центробежного вентилятора, по воздуховоду через стену выбрасывается на улицу.

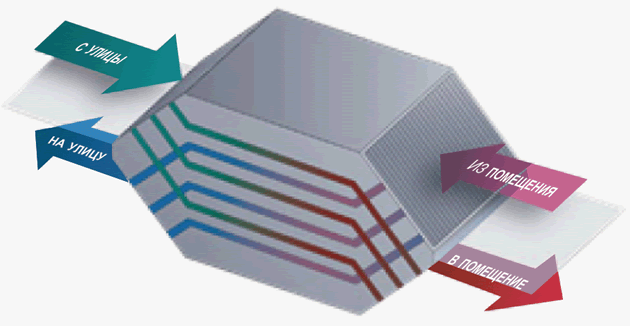

Принцип работы противоточного пластинчатого рекуператора.

В теплообменнике происходит обмен тепловой энергии теплого загрязненного воздуха, поступающего из комнаты, и чистого холодного воздуха, поступающего с улицы. Это ведет к уменьшению потерь тепловой энергии и затрат на обогрев помещений в холодный период года.

Теплообменник

Высокоэффективные противоточные рекуператоры из полистирола со коэффициентом рекуперации до 95%.
Установка комплектуется встроенной системой защиты рекуператора от обмерзания и поддоном для слива конденсата.

Нагреватель

Установка оборудована инновационным пожаробезопасным полупроводниковым высокоэффективным нагревателем.

Корпус

Корпус изготовлен из высококачественной стали с порошковым покрытием, с внутренней тепло- и звукоизоляцией толщиной 10 мм из фольгированного пенополиэтилена. Лицевая крышка оборудована петлями и обеспечивает быстрый и удобный доступ для обслуживания.

Фильтр

Для фильтрации приточного и вытяжного воздуха в установке имеется два встроенных фильтра со степенью очистки G4.

Вентиляторы

Установка оснащена приточным и вытяжным вентиляторами. Используемые высокоэффективные электронно-коммутируемые (ЕС) моторы постоянного тока с внешним ротором, оборудованы рабочим колесом одностороннего всасывания с загнутыми вперед лопатками. Такие моторы являются на сегодняшний день наиболее передовым решением в области энергосбережения. ЕС-моторы характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Несомненным преи муществом электронно-коммутируемого двигателя является высокий КПД (до 90%).

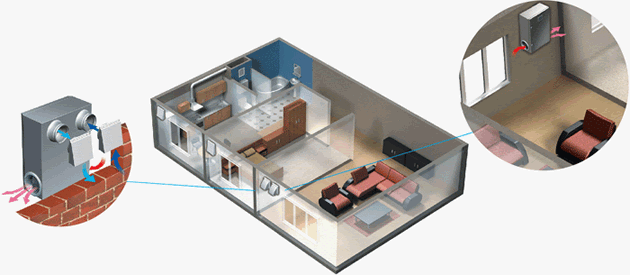

Монтаж

Установка монтируется на внутренней стене помещения и подсоединяется к двум вентиляционным каналам, приточному и вытяжному, диаметром 125 мм.

Электронное оборудование приточно-вытяжной установки:

Характеристика		Модель
		Стандарт		Комфорт
3-ступенчатый переключатель скорости		+		-
10-ступенчатый переключатель скорости		-		+
Индивидуальная установка скорости на каждой ступени, раздельно для каждого мотора		+		+
Плавное регулирование скорости		опция		опция
Счетчик наработки часов на замену фильтров		+		+
Таймер задержки выключения, циклический		+		+
Таймер дневной, суточный		-		+
Термодатчик защиты от обмерзания рекуператора		+		+
Управление байпасом (при наличии) *		+
Управление нагревом (при наличии) вкл/выкл		+		+
Датчик уровня конденсата		+		+
Датчик температуры воздуха в помещении		-		+
Датчик влажности воздуха в помещении		-		+
Датчик CO2		-		опция
Светодиодные индикаторы питания и режима работы		+		+
ЖКИ дисплей		-		+
Дистанционное управление		опция		+
Удаленное управление (сеть ModBUS)		+ (опция)		+ (опция)

*Зима:

• открытие байпаса при -150C?Тпр?-100C. Открытие и закрытие по таймеру: 5 мин открыт - 25 мин закрыт;
• открытие байпаса при t?-150C. Открытие и закрытие по таймеру: 5 мин открыт - 15 мин закрыт;

Лето: возможность принудительного постоянного открытия байпаса.
