Регуляторы расхода воздуха, круглые воздуховоды TUNE-R

---

версия для печати в pdf

	круглые воздуховоды TUNE-R	Цена
	Tune-R-100-B Control damper	16,0
	Tune-R-125-B Control damper	17,0
	Tune-R-160-B Control damper	19,0
	Tune-R-200-B Control damper	21,0
	Tune-R-250-B Control damper	23,0
	Tune-R-315-B Control damper	31,0
	Tune-R-80-2-M1 Control damper	275,0
	Tune-R-100-2-M1 Control damper	278,0
	Tune-R-125-2-M1 Control damper	280,0
	Tune-R-160-2-M1 Control damper	283,0
	Tune-R-200-2-M1 Control damper	286,0
	Tune-R-250-2-M1 Control damper	290,0
	Tune-R-315-2-M1 Control damper	303,0
	Tune-R-400-2-M1 Control damper	332,0
	Tune-R-500-2-M1 Control damper	361,0
	Tune-R-630-2-M1 Control damper	390,0
	Tune-R-80-2-M2 Control damper	275,0
	Tune-R-100-2-M2 Control damper	278,0
	Tune-R-125-2-M2 Control damper	280,0
	Tune-R-160-2-M2 Control damper	283,0
	Tune-R-200-2-M2 Control damper	286,0
	Tune-R-250-2-M2 Control damper	290,0
	Tune-R-315-2-M2 Control damper	303,0
	Tune-R-400-2-M2 Control damper	332,0
	Tune-R-500-2-M2 Control damper	361,0
	Tune-R-630-2-M2 Control damper	390,0
	Tune-R-80-2-M3 Control damper	309,0
	Tune-R-100-2-M3 Control damper	312,0
	Tune-R-125-2-M3 Control damper	313,0
	Tune-R-160-2-M3 Control damper	316,0
	Tune-R-200-2-M3 Control damper	320,0
	Tune-R-250-2-M3 Control damper	324,0
	Tune-R-315-2-M3 Control damper	337,0
	Tune-R-400-2-M3 Control damper	422,0
	Tune-R-500-2-M3 Control damper	451,0
	Tune-R-630-2-M3 Control damper	480,0
	Tune-R-80-3-M1 Control damper	285,0
	Tune-R-100-3-M1 Control damper	288,0
	Tune-R-125-3-M1 Control damper	290,0
	Tune-R-160-3-M1 Control damper	294,0
	Tune-R-200-3-M1 Control damper	298,0
	Tune-R-250-3-M1 Control damper	301,0
	Tune-R-315-3-M1 Control damper	314,0
	Tune-R-400-3-M1 Control damper	400,0
	Tune-R-500-3-M1 Control damper	429,0
	Tune-R-630-3-M1 Control damper	595,0
	Tune-R-80-3-M2 Control damper	285,0
	Tune-R-100-3-M2 Control damper	288,0
	Tune-R-125-3-M2 Control damper	290,0

Назначение: Tune-R-2 - клапан для контроля и регулирования расхода воздуха для круглых воздуховодов с ручным или механическим управлением.Крылья клапана имеют 1 класс герметичности, корпус клапана имеет герметичность класса С (согласно с EN 1751). Идеально подходят для установки в системах вентиляции с высокими требованиями к герметичности (например: больничные палаты, кабинеты в промышленных зданиях).Специальная конструкция клапана позволяет внешене изолировать его слоем изоляции 50 мм. Выпускаются клапаны типоразмеров Ø 80-630. Максимальная рабочая температура: 100 °С, Максимальное давление воздуха 1000 Па



Описание конструкции: клапан изготовлен из оцинкованной листовой стали. Втулки изготовлены из черной резины. Пластиковые прокладки изготовлены из полипропилена. Все комплектующие медленно горючие. Клапан этой версии поставляется с поворотным приводом.

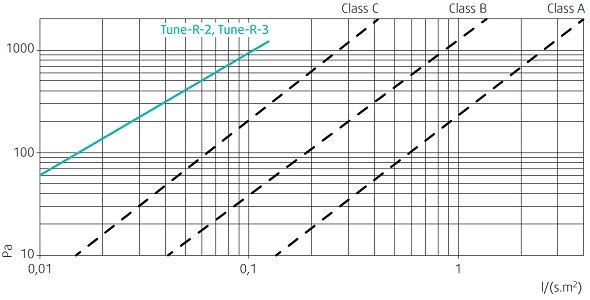

Классификация утечек корпуса согласно стандарту EN 1751

Уровень звуковой мощности, Lw Октавные полосы частот, Гц


Габаритные Размеры

Размер	L	Вал	Крутящий момент
(мм)			(Нм)
80	200	12x3	2
100
125
160
200
250
315	300
400		8x8	4
500	400
630
