Круглые потолочные диффузоры TSR
версия для печати в pdf
|
| диффузоры TSR |
Розница евро |
Ваша цена евро со
скидкой 20% |
| TSR-100 ceiling Diff 30G |
115,0 |
92,0 |
| TSR-125 ceiling Diff 30G |
123,0 |
98,4 |
| TSR-160 ceiling Diff 30G |
157,0 |
125,6 |
| TSR-200 ceiling Diff 30G |
191,0 |
152,8 |
| TSR-250 ceiling Diff 30G |
241,0 |
192,8 |
|
|
Описание: TSR - потолочный диффузор Systemair, укомплектованный воздухораспределительной камерой для открытого монтажа. Воздухораспределительная камера оснащена съемным клапаном, измерительными патрубками и звукоизоляцией из неволокнистого материала.
Назначение: TSR - круглый диффузор для потолочного монтажа. Диффузор укомплектован воздухораспределительной камерой. Воздухораспределительная камера оборудована воздушным клапаном и измерительными патрубками. Внутренняя поверхность покрыта неволокнистым звукоизоляционным материалом. TSR предназначен для охлажденного воздуха с максимальным перепадом температур ΔТ = 12 °С.
Конструкция: TSR изготовлен из оцинкованной листовой стали с порошковым покрытием белого цвета (RAL 9010-80). Выпускаются диффузоры следующих диаметров: 100, 125, 160, 200 и 250 мм.
Монтаж: диффузор прикрепляется к подвесному потолку болтами с внутренней стороны. Перед проведением монтажных работ лицевую панель можно снять. В звукопоглощающем материале есть отверстия для болтов.
Технические характеристики

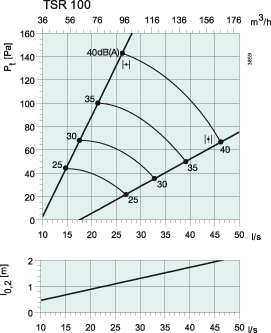

Графики:
На графиках показаны расход воздуха (м3/ч и л/с), общее
давление (Па), дальнобойность струи (l0,2) и уровень зву-
кового давления (дБ(А)). Данные получены при открытом
и закрытом клапане для воздушных зазоров 30 мм.
|
|
| Снижение уровня шума, ?L (дБ) |
| Октавные полосы частот, Гц |
|
|
|
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
| TSR 100 |
23 |
17 |
13 |
16 |
7 |
6 |
8 |
10 |
| TSR 125 |
21 |
16 |
9 |
15 |
10 |
6 |
8 |
11 |
| TSR 160 |
21 |
15 |
10 |
15 |
9 |
6 |
7 |
10 |
| TSR 200 |
17 |
12 |
13 |
15 |
8 |
6 |
8 |
10 |
| TSR 250 |
16 |
12 |
11 |
14 |
10 |
7 |
7 |
9 |
|
|
|
|
|
|
|
|
|
|
|
| Уровень звуковой мощности, Lw |
| Lw(dB) = LpA + Kok (LpA = из графика Kok = из таблицы) |
| Корректирующий коэффициент Kok |
| Октавные полосы частот, Гц |
|
|
|
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
| TSR 100 |
14 |
1 |
6 |
-2 |
-3 |
-3 |
-14 |
-21 |
| TSR 125 |
15 |
1 |
6 |
-3 |
-3 |
-3 |
-13 |
-19 |
| TSR 160 |
16 |
4 |
6 |
-1 |
-2 |
-5 |
-15 |
-24 |
| TSR 200 |
15 |
7 |
4 |
-1 |
-1 |
-5 |
-18 |
-24 |
| TSR 250 |
17 |
8 |
7 |
0 |
-2 |
-5 |
-16 |
-24 |
| Tolerance |
±6 |
±3 |
±2 |
±2 |
±2 |
±3 |
±3 |
±4 |
|
|
|
|
|
|
|
|
|
|
|

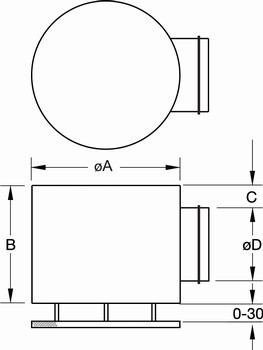

габаритные размеры
|
|
oA |
B |
C |
oD |
| TSR 100 |
250 |
170 |
35 |
99 |
| TSR 125 |
250 |
200 |
37 |
124 |
| TSR 160 |
315 |
250 |
45 |
159 |
| TSR 200 |
400 |
285 |
43 |
199 |
| TSR 250 |
400 |
330 |
40 |
249 |
|
