Круглые потолочные диффузоры TSP
версия для печати в pdf
|
| диффузоры TSP |
Розница евро |
Ваша цена евро со
скидкой 20% |
| TSP-100 Round ceiling Diff 30G |
131,0 |
104,8 |
| TSP-125 Round ceiling Diff 30G |
138,0 |
110,4 |
| TSP-160 Round ceiling Diff 30G |
176,0 |
140,8 |
| TSP-200 Round ceiling Diff 30G |
216,0 |
172,8 |
| TSP-250 Round ceiling Diff 30G |
274,0 |
219,2 |
| |
|
|
|
|
Описание: TSP – потолочный диффузор Systemair, укомплектованный воздухораспределительной камерой для открытого монтажа. TSP представляет собой диффузор с перфорированной лицевой панелью. Воздухораспределительная камера оснащена измерительными патрубками и звукоизоляцией из неволокнистого материала.
Назначение: TSP – круглый перфорированный диффузор для потолочного монтажа. Диффузор укомплектован воздухораспределительной камерой. Воздухораспределительная камера оборудована воздухным клапаном и измерительными патрубками. Внутренняя поверхность покрыта неволокнистым звукоизоляционным материалом. TSP предназначен для охлажденного воздуха с максимальным перепадом температур ΔТ = 12 °С.
Описание конструкции: TSP изготовлен из оцинкованной листовой стали с порошковым покрытием белого цвета (RAL 9010-80). Выпускаются диффузоры следующих диаметров: ø100, ø125, ø160, ø200 и ø250 мм.
Монтаж: диффузор прикрепляется к подвесному потолку болтами с внутренней стороны. Перед проведением монтажных работ лицевую панель можно снять. В звукопоглощающем материале есть отверстия для болтов. Для монтажа TSP применяются болты М8.
Технические характеристики
Графики:

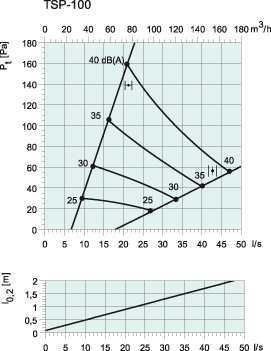

На графиках показаны расход воздуха (м3/ч и л/с), общее
давление (Па), дальнобойность струи (l0,2) и уровень зву-
кового давления (дБ(А)). Данные получены при открытом
и закрытом клапане для воздушных зазоров 30 мм.
|
|
| Снижение уровня шума, ?L (дБ) |
| Октавные полосы частот, Гц |
|
|
|
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
| TSP 100 |
23 |
16 |
17 |
20 |
17 |
12 |
12 |
10 |
| TSP 125 |
22 |
16 |
11 |
18 |
14 |
11 |
8 |
9 |
| TSP 160 |
22 |
10 |
12 |
17 |
11 |
9 |
9 |
12 |
| TSP 200 |
21 |
9 |
11 |
13 |
12 |
9 |
8 |
11 |
| TSP 250 |
18 |
10 |
14 |
10 |
11 |
9 |
9 |
11 |
|
|
|
|
|
|
|
|
|
|
|
| Уровень звуковой мощности, Lw |
| Lw(dB) = LpA + Kok (LpA = из графика Kok = из таблицы) |
| Корректирующий коэффициент Kok |
| Октавные полосы частот, Гц |
|
|
|
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
| TSP 100 |
8 |
3 |
8 |
1 |
-4 |
-8 |
-18 |
-23 |
| TSP 125 |
7 |
5 |
8 |
0 |
-4 |
-5 |
-15 |
-22 |
| TSP 160 |
12 |
7 |
7 |
-2 |
-2 |
-6 |
-17 |
-23 |
| TSP 200 |
17 |
8 |
4 |
-1 |
-2 |
-5 |
-17 |
-19 |
| TSP 250 |
15 |
9 |
6 |
1 |
-2 |
-9 |
-19 |
-25 |
| Tolerance |
±6 |
±3 |
±2 |
±2 |
±2 |
±3 |
±3 |
±4 |
|
|
|
|
|
|
|
|
|
|
|
габаритные размеры
|
|
oA |
B |
C |
oD |
| TSP 100 |
250 |
170 |
35 |
99 |
| TSP 125 |
250 |
200 |
37 |
124 |
| TSP 160 |
315 |
250 |
45 |
159 |
| TSP 200 |
400 |
285 |
43 |
199 |
| TSP 250 |
400 |
330 |
40 |
249 |
|
