Круглые потолочные диффузоры TSK

---

версия для печати в pdf

	диффузоры TSK	Розница евро	Ваша цена евро со скидкой 20%
	TSK-100 Round ceiling Diff 30G	50,0	40,0
	TSK-125 Round ceiling Diff 30G	53,0	42,4
	TSK-160 Round ceiling Diff 30G	68,0	54,4
	TSK-200 Round ceiling Diff 30G	83,0	66,4
	TSK-250 Round ceiling Diff 30G	91,0	72,8
	TSK-315 Round ceiling Diff 30G	121,0	96,8

Описание: TSK – круглый приточный диффузор Systemair. TSK представляет собой модель TSТ с перфорированной лицевой панелью. Ширина воздушного зазора регулируется.

Назначение: TSK – круглый перфорированный приточный диффузор для потолочного монтажа. Диффузор состоит из двух частей и позволяет регулировать дальнобойность воздушной струи.

Конструкция: TSK изготовлен из оцинкованной листовой стали с порошковым покрытием белого цвета (RAL 9010-80). Выпускаются диффузоры следующих диаметров: ø100, ø125, ø160, ø200, ø250 и ø315 мм.

Монтаж: диффузор устанавливается непосредственно на спиральный воздуховод и крепится заклепками. Если диффузор устанавливается на воздухораспределительную камеру PER, длина прямого участка воздуховода до камеры должна составлять 4 диаметра воздуховода.

Технические характеристики

Графики:

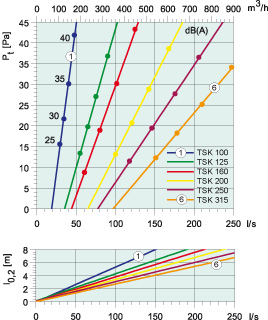

На графиках показан расход воздуха (м3/ч и л/с), общее давление (Па), дальнобойность струи (l_0,2) и уровень звукового давления (дБ(А)). Данные получены для воздушных зазоров 30 мм. Данные для модели TSК получены при воздушном зазоре 20 мм. Данные TSК + PER измерены для воздушных зазоров 30 мм.

Снижение уровня шума, ?L (дБ) Октавные полосы частот, Гц

63 125 250 500 1k 2k 4k 8k TSK 100 23 15 10 11 4 3 2 1 TSK 125 22 14 9 5 3 2 1 0 TSK 160 22 12 7 4 3 1 1 0 TSK 200 21 11 6 3 2 1 0 0 TSK 250 18 9 5 2 1 1 0 0 TSK 315 18 8 4 1 1 0 0 0 TSK 125 + PER 21 11 11 17 20 14 11 14 TSK 160 + PER 23 10 13 14 14 13 11 9 TSK 200 + PER 20 9 7 13 16 12 11 9 TSK 250 + PER 19 4 6 14 13 10 12 10 TSK 315 + PER 16 3 8 12 13 9 10 11

Уровень звуковой мощности, Lw Lw(dB) = LpA + Kok (LpA = из графика Kok = из таблицы) Корректирующий коэффициент Kok Октавные полосы частот, Гц

63 125 250 500 1k 2k 4k 8k TSK 100 7 10 3 -2 -1 -3 -10 -22 TSK 125 8 13 3 -1 -1 -4 -13 -22 TSK 160 10 11 3 0 -1 -5 -12 -20 TSK 200 12 11 3 -1 -1 -4 -11 -19 TSK 250 9 11 3 2 -2 -7 -15 -23 TSK 315 13 15 4 3 -1 -8 -16 -23 TSK 125 + PER 15 8 8 -2 -3 -10 -15 -16 TSK 160 + PER 15 7 8 0 -3 -10 -16 -18 TSK 200 + PER 16 7 5 -1 -3 -8 -12 -16 TSK 250 + PER 19 9 2 0 -3 -8 -14 -15 TSK 315 + PER 16 8 2 0 -2 -7 -15 -16 Tolerance ±6 ±3 ±2 ±2 ±2 ±3 ±3 ±4

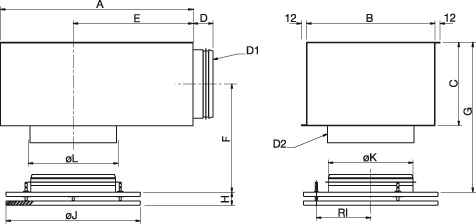

Габаритные Размеры

G H RI oJ oK D1 D2 oL - 30-50 80 199 99 - - 107 191 30-50 105 249 124 99 127 132 201 30-50 105 249 159 124 162 167 237 30-50 127 314 199 159 202 207 308 30-50 169,5 399 249 199 252 257 358 30-50 169,5 399 314 249 317 322

	A	B	C	D	E	F
TSK 100	-	-	-	-	-	-
TSK 125 + PER 100-125	320	250	150	47	185	116
TSK 160 + PER 125-160	360	250	160	47	210	121
TSK 200 + PER 160-200	450	300	195	47	280	139
TSK 250 + PER 200-250	500	350	250	54	305	183
TSK 315 + PER 250-315	565	450	300	54	330	208
