Квадратные потолочные диффузоры TSF

---

версия для печати в pdf

	диффузоры TSF	Розница евро	Ваша цена евро со скидкой 20%
	TSF-100 Exha Diff RAL9010 Gl30	65,0	52,0
	TSF-125 Exha Diff RAL9010 Gl30	67,0	53,6
	TSF-160 Exha Diff RAL9010 Gl30	75,0	60,0
	TSF-200 Exha Diff RAL9010 Gl30	88,0	70,4
	TSF-250 Exha Diff RAL9010 Gl30	97,0	77,6
	TSF-315 Exha Diff RAL9010 Gl30	111,0	88,8
	TSF-400 Exha Diff RAL9010 Gl30	118,0	94,4

Назначение: TSF – перфорированный вытяжной диффузор для потолочного монтажа. Воздухораспределительная камера PER или ирисовый клапан SPI применяются для регулирования воздушного потока.

Описание конструкции: поставляются диффузоры TSF семи типоразмеров 100-400. Для монтажа в подвесном потолке типоразмеров 250-400 монтажная пластина не требуется. TSF состоит из перфорированной лицевой панели и стального корпуса. Корпус оснащен соединительным патрубком с резиновым уплотнением. TSF покрыт белой порошковой краской (RAL 9010-80). Лицевая панель снимается, обеспечивая простой доступ к воздуховоду.

Монтаж: для монтажа диффузора снимите лицевую панель. Закрепите диффузор заклепками и установите лицевую панель в исходное положение. При подсоединении к воздухораспределительной камере PER длина прямого воздуховода до камеры должна составлять 4 диаметра воздуховода. Для монтажа моделей TSF 100-200 в подвесном потолке применяется монтажная пластина Sinus-P-600. Модели 250-400 устанавливаются без монтажной пластины. Размеры монтажного отверстия указаны в таблице размеров.

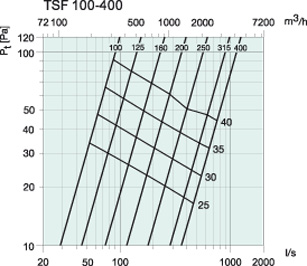

Технические характеристики

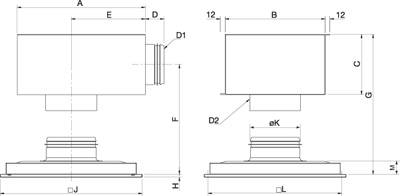

габаритные размеры
