Неизолированные венткамеры для квадратных воздуховодов TSD-PB

---

версия для печати в pdf

	венткамеры TSD-PB	Розница евро	Ваша цена евро со скидкой 20%
	PB-TSD-250-315-S-H Plenum	101,0	80,8
	PB-TSD-315-400-S-H Plenum	132,0	105,6
	PB-TSD-400-500-S-H Plenum	222,0	177,6
	PB-TSD-500-630-S-H Plenum	351,0	280,8
	PB-TSD-250-315-H-I2 Plenum.	132,0	105,6
	PB-TSD-315-400-H-I2 Plenum.	177,0	141,6
	PB-TSD-400-500-H-I2 Plenum.	306,0	244,8
	PB-TSD-500-630-H-I2 Plenum.	486,0	388,8



Вентиляционная камера для диффузоров TSD

Вент.камера TSD-PB предназначена для монтажа с высокоиндукционными диффузорами TSD. Изготовлена из оцинкованной листовой стали. Подбирается в зависимости от типоразмера диффузора.

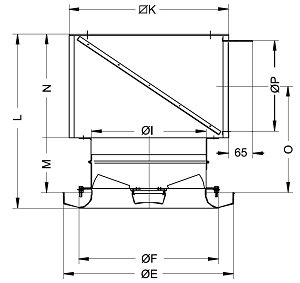

Габаритные Размеры

	TSD	OD	OE	OF	G	H	OI	J	K	L	M	N	O	OP
		(mm)
	315	313	464	381	145	92	317	215	435	474	150	282	290	248
	400	398	567	468	157	101	402	236	500	581	168	368	351	313
	630	628	871	700	204	117	628	367	750	812	293	468	526	398
	800	798	1077	871	229	123	798	538	1000	1081	458	568	741	498
