Высоко-индукционные диффузоры TSD-TSD-M

---

версия для печати в pdf

	диффузоры TSD-TSD-M	Розница евро	Ваша цена евро со скидкой 20%
	TSD-315 Diffuser	267,0	213,6
	TSD-400 Diffuser	377,0	301,6
	TSD-630 Diffuser	612,0	489,6
	TSD-800 Diffuser	772,0	617,6
	TSD-315-M1 Diffuser	502,0	401,6
	TSD-400-M1 Diffuser	616,0	492,8
	TSD-630-M1 Diffuser	818,0	654,4
	TSD-800-M1 Diffuser	947,0	757,6
	TSD-315-M2 Diffuser	502,0	401,6
	TSD-400-M2 Diffuser	616,0	492,8
	TSD-630-M2 Diffuser	818,0	654,4
	TSD-800-M2 Diffuser	947,0	757,6
	TSD-315-M3 Diffuser	578,0	462,4
	TSD-400-M3 Diffuser	692,0	553,6
	TSD-630-M3 Diffuser	947,0	757,6
	TSD-800-M3 Diffuser	1 068,0	854,4

Описание: диффузор TSD обеспечивает комфортную вентиляцию больших высоких залов. Благодаря возможности регулирования воздушной струи диффузор можно использовать для раздачи охлажденного и нагретого воздуха. Высота установки составляет от 4 до 15 метров. Форма воздушной струи регулируется как вручную, так и с помощью электропривода.

TSD состоит из впускного конуса, внутреннего и внешнего корпусов с регулируемыми лапастями. В режиме охлаждения лопасти находятся в открытом положении (горизонтальная раздача воздуха), в режиме обогрева в закрытом (вертикальная раздача воздуха).

Конструкция: TSD изготовлен из стали с порошковым покрытием (RAL 9010) и выпускается в типоразмерах для присоединения к воздуховодам диаметром 315, 400, 630 и 800 мм.

Монтаж: TSD присоединяется к круглому воздуховоду непосредственно или через присоединительную камеру.

Код заказа:

TSD - стандартный диффузор.
TSD с электроприводом доступен в трёх версиях:

TSD-M1 - Электропривод 230В;

TSD-M2 - Электропривод 24В;
TSD-M3 - Электропривод 24В, плавное регулирование 0-10V.

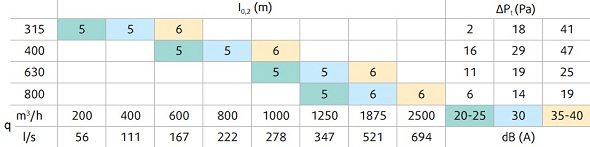

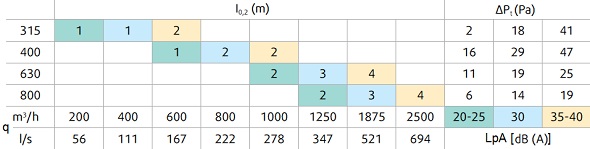

Технические характеристики

l(0,2) Длина воздушного потока с конечной скоростью 0,2
м/с q Расход воздуха
Pt Аэродинамическое сопротивление
LpA Уровень звукового давления

Габаритные Размеры

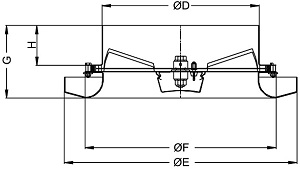

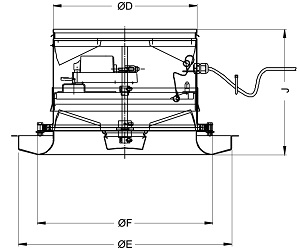

TSD	TSD-M

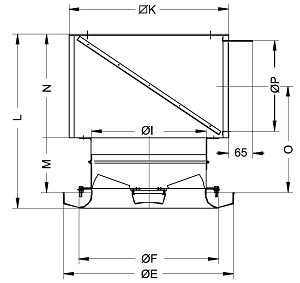

TSD-PB

	TSD	OD	OE	OF	G	H	OI	J	K	L	M	N	O	OP
		(mm)
	315	313	464	381	145	92	317	215	435	474	150	282	290	248
	400	398	567	468	157	101	402	236	500	581	168	368	351	313
	630	628	871	700	204	117	628	367	750	812	293	468	526	398
	800	798	1077	871	229	123	798	538	1000	1081	458	568	741	498
