Компактные вертикальные агрегаты TOPVEX TR

---

версия для печати в pdf

TOPVEX TR TOPVEX TR12 AHU-COMPACT Принадлежности Фильтр вытяжного воздуха Решетка Combi
	агрегаты TOPVEX TR	Розница евро	Ваша цена евро со скидкой 20%
	Topvex TR03-L-CAV	11 290,0	9 032,0
	Topvex TR03-R-CAV	11 290,0	9 032,0
	Topvex TR03-L-VAV	11 506,0	9 204,8
	Topvex TR03-R-VAV	11 506,0	9 204,8
	Water coil Topvex TR03 HWL	359,0	287,2
	Water coil Topvex TR03 HWH	461,0	368,8
	Topvex TR03 HWL-L-CAV	11 829,0	9 463,2
	Topvex TR03 HWL-R-CAV	11 829,0	9 463,2
	Topvex TR03 HWL-L-VAV	12 044,0	9 635,2
	Topvex TR03 HWL-R-VAV	12 044,0	9 635,2
	Topvex TR03 HWH-L-CAV	11 936,0	9 548,8
	Topvex TR03 HWH-R-CAV	11 936,0	9 548,8
	Topvex TR03 HWH-L-VAV	12 151,0	9 720,8
	Topvex TR03 HWH-R-VAV	12 151,0	9 720,8
	Topvex TR03EL-L-CAV	11 721,0	9 376,8
	Topvex TR03EL-R-CAV	11 721,0	9 376,8
	Topvex TR03EL-L-VAV	11 936,0	9 548,8
	Topvex TR03EL-R-VAV	11 936,0	9 548,8
	Topvex TR04-L-CAV	13 120,0	10 496,0
	Topvex TR04-R-CAV	13 120,0	10 496,0
	Topvex TR04-L-VAV	13 335,0	10 668,0
	Topvex TR04-R-VAV	13 335,0	10 668,0
	Water coil Topvex TR04 HWL	410,0	328,0
	Water coil Topvex TR04 HWH	513,0	410,4
	Topvex TR04 HWL-L-CAV	13 766,0	11 012,8
	Topvex TR04 HWL-R-CAV	13 766,0	11 012,8
	Topvex TR04 HWL-L-VAV	13 981,0	11 184,8
	Topvex TR04 HWL-R-VAV	13 981,0	11 184,8
	Topvex TR04 HWH-L-CAV	13 873,0	11 098,4
	Topvex TR04 HWH-R-CAV	13 873,0	11 098,4
	Topvex TR04 HWH-L-VAV	14 089,0	11 271,2
	Topvex TR04 HWH-R-VAV	14 089,0	11 271,2
	Topvex TR04EL-L-CAV	13 658,0	10 926,4
	Topvex TR04EL-R-CAV	13 658,0	10 926,4
	Topvex TR04EL-L-VAV	13 873,0	11 098,4
	Topvex TR04EL-R-VAV	13 873,0	11 098,4
	Topvex TR06-L-CAV	14 842,0	11 873,6
	Topvex TR06-R-CAV	14 842,0	11 873,6
	Topvex TR06-L-VAV	15 057,0	12 045,6
	Topvex TR06-R-VAV	15 057,0	12 045,6
	Water coil Topvex TR06 HWL	461,0	368,8
	Water coil Topvex TR06 HWH	564,0	451,2
	Topvex TR06 HWL-L-CAV	15 595,0	12 476,0
	Topvex TR06 HWL-R-CAV	15 595,0	12 476,0
	Topvex TR06 HWL-L-VAV	15 811,0	12 648,8
	Topvex TR06 HWL-R-VAV	15 811,0	12 648,8
	Topvex TR06 HWH-L-CAV	15 606,0	12 484,8
	Topvex TR06 HWH-R-CAV	15 606,0	12 484,8
	Topvex TR06 HWH-L-VAV	15 918,0	12 734,4
	Topvex TR06 HWH-R-VAV	15 918,0	12 734,4
	Topvex TR06EL-L-CAV	15 595,0	12 476,0
	Topvex TR06EL-R-CAV	15 595,0	12 476,0
	Topvex TR06EL-L-VAV	15 811,0	12 648,8
	Topvex TR06EL-R-VAV	15 811,0	12 648,8

• Компактность, верхнее подключение воздуховодов.
• Низкое энергопотребление.
- Энергоэффективные вентиляторы прямого привода с ЕС двигателями.
• Высокоэффективный роторный теплообменник.
- Отсутствие конденсата.
- Автоматическое летнее управление.
• Встроенная, предварительно запрограммированная система автоматики.
- Эффективные энергосберегающие функции.
- Встроенный недельный планировщик.
• Постоянное поддержание расхода или давления в каналах .
• Большие сервисные двери для простоты обслуживание.
• Корпус агрегата выполнен из Алюцинка AZ185.
• Протестирован на заводе. Готов к работе.

Агрегат Topvex TR, специально разработан для выполнения требований по энергосбережению, оснащены роторным теплообменником и имеют низкое энергопотребление. Чтобы гарантировать высокую эффективность утилизации тепла, роторный теплообменник разработан для низких скоростей воздуха, и поэтому имеет низкое сопротивление. Приточный и вытяжной фильтры разработаны с минимизацией потерь давления без потерь качества фильтрации. Низкие внутренние потери давления являются важной составляющей для сокращения энергопотребления. Вентиляторы прямого привода с EC технологиями были очевидным выбором из-за высокой эффективности. EC двигатели, при регулировке скорости вращения, имеют на 15-20% ниже энергопотребление по сравнению со стандартными асинхронными двигателями, регулируемыми частотными преобразователями.

Встроенная система автоматики позволяет управлять расходом воздуха, давлением в канале, температурами, утилизацией тепла и холода, а также временными интервалами.

Агрегат Topvex TR также имеет и другие функции направленные на энергосбережение: естественное охлаждение, регулирование расходом воздуха и температурами в зависимости от периода года. Агрегаты Topvex TR стандартно поставляются для коммуникации с помощью Exoline и Modbus через порт RS-485 и встроенного WEB сервера через порт TCP/IP.
Коммуникация через LON возможна, как опция.
Отдельный блок электрического нагревателя упрощает сервис.
Функции и функциональные возможности дают Вам все, что необходимо для создания комфортного микроклимата в помещении с наименьшими затратами при эксплуатации. Сохраните экологию Земли, используя Topvex TR.

Код заказа.
- Модель: TR03, TR04 и TR06.

- Воздухонагреватель: EL (электрический).
- Водяной воздухонагреватель: HWL (низкая мощность), HWH (высокая мощность).

- Отсутствует. Пример: агрегат без нагревателя Topvex SR03-R-CAV.

- Правосторонняя или левосторонняя модель: R (правый), L (левый). Сторона определяется со стороны выхода приточного воздуха, если смотреть со стороны обслуживания.
- Регулирование расхода воздуха: CAV (Постоянный расход воздуха).
VAV (Переменный расход воздуха = поддержание постоянного давления в каналах).

Технические характеристики

Модель   TOPVEX TR	TR03 HWH-L	TR03 HWL-R	TR03EL-R	TR04 HWH-L	TR04 HWL-L	SX04 HWL-L
Напряжение/Частота  В/50Гц	230		400	230	230
Фазность ~	3N			1	1
Мощность, двигатели	2 x 505			2 x 769
Мощность электрического нагревателя кВт	-	-	3	-	-	-
Предохранитель	10	10	3 x 13	10	10	3 x 13
Вес кг	225	223	222	276	280	435
Класс защиты корпуса	23 IP
Фильтр, приточный воздух	F7
Фильтр, вытяжной воздух	F5

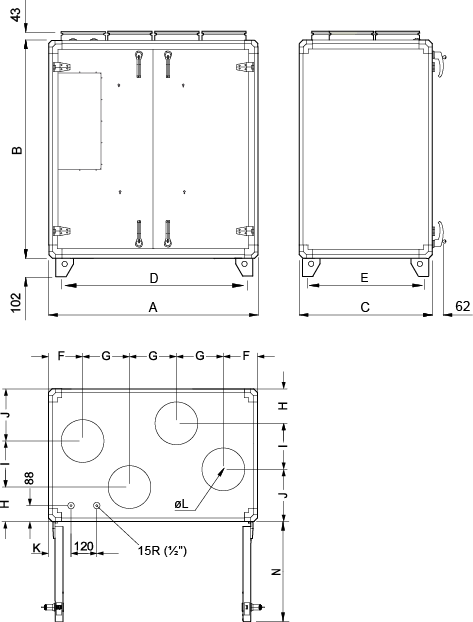

Габаритные Размеры

A B C D E F G H I J K oL N Topvex TR03 1180 1230 750 1048 618 193 265 195 260 295 127 250 570

Мин. пространство для открытия сервисных дверей = 630 мм

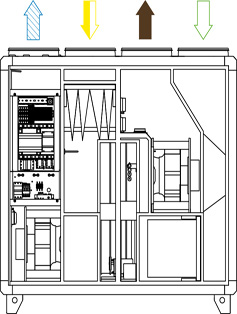

Присоединение приточного воздуха
Присоединение выбрасываемого воздуха
Присоединение наружного воздуха
Присоединение вытяжного воздуха
