Компактные горизонтальные агрегаты TOPVEX SX
| ||
| агрегаты TOPVEX SX | Розница евро | Ваша цена евро со скидкой 20% |
| Topvex SX03 EL-L AHU-C | 10 445,0 | 8 356,0 |
| Topvex SX03 EL-R AHU-C | 10 445,0 | 8 356,0 |
| Topvex SX03 HWL-L AHU-C | 10 445,0 | 8 356,0 |
| Topvex SX03 HWL-R AHU-C | 10 445,0 | 8 356,0 |
| Topvex SX03 HWH-L AHU-C | 10 547,0 | 8 437,6 |
| Topvex SX03 HWH-R AHU-C | 10 547,0 | 8 437,6 |
| Topvex SX04 EL-L AHU-C | 12 392,0 | 9 913,6 |
| Topvex SX04 EL-R AHU-C | 12 392,0 | 9 913,6 |
| Topvex SX04 HWL-L AHU-C | 12 392,0 | 9 913,6 |
| Topvex SX04 HWL-R AHU-C | 12 392,0 | 9 913,6 |
| Topvex SX04 HWH-L AHU-C | 12 495,0 | 9 996,0 |
| Topvex SX04 HWH-R AHU-C | 12 495,0 | 9 996,0 |
| Topvex SX06 EL-L AHU-C | 13 622,0 | 10 897,6 |
| Topvex SX06 EL-R AHU-C | 13 622,0 | 10 897,6 |
| Topvex SX06 HWL-L AHU-C | 13 622,0 | 10 897,6 |
| Topvex SX06 HWL-R AHU-C | 13 622,0 | 10 897,6 |
| Topvex SX06 HWH-L AHU-C | 13 725,0 | 10 980,0 |
| Topvex SX06 HWH-R AHU-C | 13 725,0 | 10 980,0 |
Преимущества:
- ;Удобство установки
- Встроенная преднастроенная система автоматики
- Удобство эксплуатации
- простой пульт управления
- плавное изменение скорости и рассогласования вентиляторов
- Низкое энергопотребление
- Энергоэффективные вентиляторы с ЕС-двигателями
- Большие инспекционные двери для удобства обслуживания и эксплуатации
- Низкий уровень шума
Применение: Topvex SХ - приточно-вытяжные агрегаты с перекресноточным пластинчатым теплообменником, предназначенные для вентиляции учебных заведений, медицинских учреждений, офисов и других небольших помещений. Они также могут использоваться в зональных системах вентиляции больших помещений. Агрегаты Topvex SX специально спроектированы для выполнения современных энергетических требований, имеют очень низкое энергопотребление и высокоэффективную теплоутилизацию.
Комплектация: агрегаты Topvex SХ поставляются укомплектованными рядом усовершенствований: приточным и вытяжным вентиляторами с высокоэффективными ЕС-двигателями (до 30% ниже энергозатраты по сравнению с асинхронными двигателями под управлением частотного преобразователя), приточным и вытяжным фильтрами (пониженное сопротивление при тех же фильтрующих свойствах), перекрестноточным пластинчатым теплообменником, разработанным для условий где требуется разделения приточного и вытяжного потоков воздуха, и водяным или электрическим нагревателем. Также в комплект входит система автоматики с необходимыми датчиками и защитой, а также с выносным пультом управления с русифицированным дисплеем и 10-метровым кабелем, которая поставляется протестированной и запрограммированной на заводе. Двери и панели агрегата состоят из двух листов стали с алюцинковым покрытием, AZ 185, толщиной 0.9 мм и внутреннего слоя звуко- и теплоизоляции - минеральной ваты толщиной 50 мм. Все основные элементы легко отключаются и вынимаются из корпуса для обслуживания.
Эксплуатация: благодаря встроенной системе управления возможен контроль таких параметров как расход воздуха (0-100%), давление в системе, температура, теплоутилизация, время функционирования системы вентиляции. Система автоматики имеет настраеваемую функцию предотвращения обмерзания, которая может быть настроена под требуемые уставки в зависимости от температуры наружного воздуха и влажности вытяжного воздуха. Topvex SХ поддерживает стандарты передачи данных Modbus и Exoline через порт RS 485. Опционально возможна установка TCP/IP и LON.
Функциональность и возможности Topvex SХ предоставляют все необходимое для создания микроклимата помещений с высочайшим уровнем комфорта и наинизшими затратами на эксплуатацию. Заводская система автоматики позволяет управлять такими энергосберегающими функциями как:
- утилизация холода (при использовании внешнего охладителя)
- регулирование по потребности (по датчику СО2, датчику влажности или сенсору движения)
- общий аварийный выход для централизованного управления нескольких агрегатов
Сертификаты: соответствия РФ, Украины
Технические характеристики
| Модель TOPVEX SX | SX03 EL-L | SX03 HWH-L | SX03 HWH-R | SX04 EL-L | SX04 HWH-L | SX04 HWL-L |
Напряжение/Частота В/50Гц |
400 | 230 | 400 | 230 | ||
Фазность ~ |
3N | 1 | 3N | 1 | ||
Мощность, двигатели |
2x496 | 2 x 760 | 2x760 | |||
Мощность электрического нагревателя кВт |
6 | - | 12 | - | - | |
Предохранитель, Единица |
3x16 | 10 | 3 x 32 | 10 | 3 x 13 | |
Вес кг |
197 | 196 | 213 | 260 | 239 | 435 |
Класс защиты корпуса |
23 IP | |||||
Фильтр, приточный воздух |
F7 | |||||
Фильтр, вытяжной воздух |
F5 | |||||

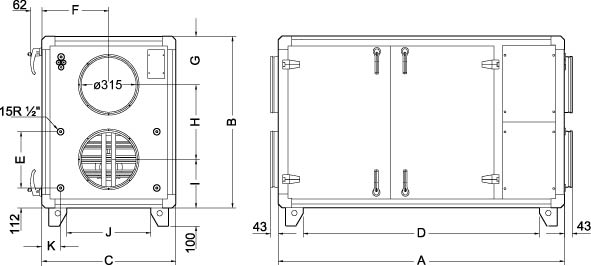

Габаритные Размеры
(На верхнем рисунке приведен агрегат в правостороннем исполнении)
| Модель | Габаритные размеры, мм | ||||||||||
| A | B | C | D | E | F | G | H | I | J | K | |
| SX | 1600 | 960 | 750 | 1320 | 315 | 375 | 271 | 418 | 271 | 470 | 106 |
Мин. пространство для открытия сервисных дверей = 630 мм

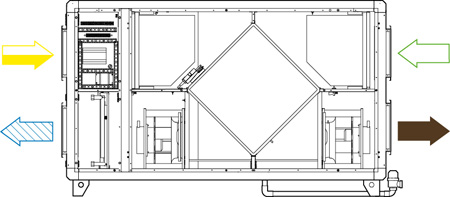

| Присоединение приточного воздуха |  |
| Присоединение выбрасываемого воздуха | |
| Присоединение наружного воздуха | |
| Присоединение вытяжного воздуха |
