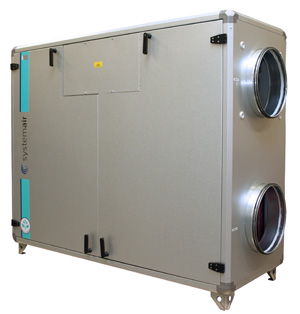

Компактные горизонтальные агрегаты TOPVEX SC
| ||
| агрегаты TOPVEX SC | Розница евро | Ваша цена евро со скидкой 20% |
| Topvex SC03 L-CAV | 15 375,0 | 12 300,0 |
| Topvex SC03 R-CAV | 15 375,0 | 12 300,0 |
| Topvex SC03 L-VAV | 15 580,0 | 12 464,0 |
| Topvex SC03 R-VAV | 15 580,0 | 12 464,0 |
| Topvex SC03 HW-L-CAV | 15 888,0 | 12 710,4 |
| Topvex SC03 HW-R-CAV | 15 888,0 | 12 710,4 |
| Topvex SC03 HW-L-VAV | 16 093,0 | 12 874,4 |
| Topvex SC03 HW-R-VAV | 16 093,0 | 12 874,4 |
| Topvex SC03 EL-L-CAV | 16 400,0 | 13 120,0 |
| Topvex SC03 EL-R-CAV | 16 400,0 | 13 120,0 |
| Topvex SC03 EL-L-VAV | 16 605,0 | 13 284,0 |
| Topvex SC03 EL-R-VAV | 16 605,0 | 13 284,0 |
| Topvex SC04 L-CAV | 16 400,0 | 13 120,0 |
| Topvex SC04 R-CAV | 16 400,0 | 13 120,0 |
| Topvex SC04 L-VAV | 16 605,0 | 13 284,0 |
| Topvex SC04 R-VAV | 16 605,0 | 13 284,0 |
| Topvex SC04 HW-L-CAV | 16 913,0 | 13 530,4 |
| Topvex SC04 HW-R-CAV | 16 913,0 | 13 530,4 |
| Topvex SC04 HW-L-VAV | 17 118,0 | 13 694,4 |
| Topvex SC04 HW-R-VAV | 17 118,0 | 13 694,4 |
| Topvex SC06 L-CAV | 21 781,0 | 17 424,8 |
| Topvex SC06 R-CAV | 21 781,0 | 17 424,8 |
| Topvex SC06 L-VAV | 21 986,0 | 17 588,8 |
| Topvex SC06 R-VAV | 21 986,0 | 17 588,8 |
| Topvex SC06 HW-L-CAV | 22 294,0 | 17 835,2 |
| Topvex SC06 HW-R-CAV | 22 294,0 | 17 835,2 |
| Topvex SC06 HW-L-VAV | 22 499,0 | 17 999,2 |
| Topvex SC06 HW-R-VAV | 22 499,0 | 17 999,2 |
| Topvex SC06 EL-L-CAV | 22 806,0 | 18 244,8 |
| Topvex SC06 EL-R-CAV | 22 806,0 | 18 244,8 |
| Topvex SC06 EL-L-VAV | 23 011,0 | 18 408,8 |
| Topvex SC06 EL-R-VAV | 23 011,0 | 18 408,8 |
| Topvex SC08 L-CAV | 23 780,0 | 19 024,0 |
| Topvex SC08 R-CAV | 23 780,0 | 19 024,0 |
| Topvex SC08 L-VAV | 23 985,0 | 19 188,0 |
| Topvex SC08 R-VAV | 23 985,0 | 19 188,0 |
| Topvex SC08 HW-L-CAV | 24 293,0 | 19 434,4 |
| Topvex SC08 HW-R-CAV | 24 293,0 | 19 434,4 |
| Topvex SC08 HW-L-VAV | 24 498,0 | 19 598,4 |
| Topvex SC08 HW-R-VAV | 24 498,0 | 19 598,4 |
| Topvex SC08 EL-L-CAV | 24 908,0 | 19 926,4 |
| Topvex SC08 EL-R-CAV | 24 908,0 | 19 926,4 |
| Topvex SC08 EL-L-VAV | 25 113,0 | 20 090,4 |
| Topvex SC08 EL-R-VAV | 25 113,0 | 20 090,4 |
| Topvex SC11 L-CAV | 27 060,0 | 21 648,0 |
| Topvex SC11 R-CAV | 27 060,0 | 21 648,0 |
| Topvex SC11 L-VAV | 27 265,0 | 21 812,0 |
| Topvex SC11 R-VAV | 27 265,0 | 21 812,0 |
| Topvex SC11 HW-L-CAV | 27 573,0 | 22 058,4 |
| Topvex SC11 HW-R-CAV | 27 573,0 | 22 058,4 |
| Topvex SC11 HW-L-VAV | 27 778,0 | 22 222,4 |
| Topvex SC11 HW-R-VAV | 27 778,0 | 22 222,4 |
| Topvex SC11 EL-L-CAV | 28 341,0 | 22 672,8 |
| Topvex SC11 EL-R-CAV | 28 341,0 | 22 672,8 |
| Topvex SC11 EL-L-VAV | 28 546,0 | 22 836,8 |
| Topvex SC11 EL-R-VAV | 28 546,0 | 22 836,8 |
• Низкое энергопотребление
- Энергоэффективные вентиляторы прямого привода с ЕС двигателями.
- Двойной байпас обеспечивает наименьшие потери давления внутри агрегата.
- Байпасирование вытяжного фильтра, когда не требуется нагрев, обеспечивает наименьшие потери давления и снижает необходимость в частой замене фильтра.
• Высокоэффективный перекрестноточный теплообменник
- Отсутствие перетоков между приточным и вытяжным воздухом.
- Автоматическое летнее управление.
- Утилизация холода.
• Встроенная, предварительно запрограммированная система автоматики
- Эффективные энергосберегающие функции.
- Встроенный недельный планировщик.
• Постоянное поддержание расхода или давления в каналах
• Большие сервисные двери для простоты обслуживание
- Все основные компоненты просто извлекаются из агрегата.
- Отдельный отсек для электрических подключений упрощает пуско-наладку и сервис.
• Корпус агрегата выполнен из Алюцинка AZ185
- Класс коррозионостойкости С4.
- Более 50 лет технической эксплуатации.
• Протестирован на заводе. Готов к работе.
Topvex SC - это серия энергоэффективных воздухообрабатывающих агрегатов для общественных и административных помещений. Агрегаты специально разработаны для выполнения требований по энергосбережению, оснащены перекрестноточным теплообменником и имеют низкое энергопотребление. Встроенная заводская система автоматики упрощает монтаж агрегатов и их пуско-наладку.
Агрегаты Topvex SC могут транспортироваться через проемы 900 мм шириной, наименьшие типоразмеры (03 и 04) через проемы 800 мм.
Корпус агрегатов выполнен из двухсторонних панелей из листов стали, покрытых высококоррозионностойким покрытием алюцинк AZ185, с тепловой и звуковой изоляцией внутри. Для предотвращения острых поверхностей, углы агрегата выполнены из скошенных алюминиевых уголков. Две большие инспекционные двери упрощают осмотр и обслуживание. Приточный и вытяжной фильтры крепятся на направляющих. Направляющие имеют простую систему фиксации, а также изолирующие полоски для обеспечения оптимальной герметичности.
Агрегаты Topvex SC имеют дружественную для пользователя встроенную систему автоматики. Пульт управления на русском языке имеет логически понятную структуру меню для быстрого запоминания. Помощник настройки пульта управления гарантирует, что необходимые настройки не будут выполнены.
Встроенная система автоматики позволяет управлять расходом воздуха, давлением в канале, температурами, утилизацией тепла и холода, а также временными интервалами. Агрегат Topvex SR также имеет и другие функции направленные на энергосбережение: естественное охлаждение, регулирование расходом воздуха и температурами в зависимости от периода года.
Агрегаты Topvex SR стандартно поставляются для коммуникации с помощью Exoline и Modbus через порт RS-485 и встроенного WEB сервера через порт TCP/IP.
Коммуникация через LON возможна, как опция.
Отдельный блок электрического нагревателя упрощает сервис.
Функции и функциональные возможности дают Вам все, что необходимо для создания комфортного микроклимата в помещении с наименьшими затратами при эксплуатации. Сохраните экологию Земли, используя Topvex SR.
Программа E-tool
E tool© это программа с графическим интерфейсом. Программа дает прекрасную возможность просмотра настроек контроллера Corrigo E28. Используя программу E-Tool, все настройки могут быть выполнены на компьютере и загружены в контроллер. Определенная конфигурация контроллера может быть сохранена на компьютере для дальнейшего использования
E tool© можно скачать бесплатно http://www.regin.se/index.php?/en/Software-library.html
Функциональность агрегатов Topvex SC дает все необходимое для создания внутреннего микроклимата с наивысшим комфортом при низких эксплуатационных расходах.
Код заказа.
- Модель: SС03, SС04, SС06, SC08 и SC11.
- Воздухонагреватель: EL (электрический).
- Водяной воздухонагреватель: HW (водяной).
- Отсутствует. Пример: агрегат без нагревателя Topvex SC03-L-CAV.
- Правосторонняя или левосторонняя модель: R (правый), L (левый). Сторона определяется со стороны выхода приточного воздуха, если смотреть со стороны обслуживания.
- Регулирование расхода воздуха: CAV (Постоянный расход воздуха).
VAV (Переменный расход воздуха = поддержание постоянного давления в каналах).
Технические характеристики
| Модель TOPVEX SC | SC03 EL-L-CAV | SC03 HW-L-CAV | SC04 EL-L-CAV | SC04 HW-L-CAV |
Напряжение/Частота В/50Гц |
400 | 230 | 400 | 230 |
Фазность ~ |
3N | 1 | 3 | 1 |
Мощность, двигатели |
2 x 506 | 2 x 763 | ||
Мощность электрического нагревателя кВт |
5 | - | 7.5 | 10 |
Предохранитель, Единица |
3 x 16 | 10 | 3 x 20 | 3 x 32 |
Вес кг |
280 | 280 | 330 | 330 |
Класс защиты корпуса |
23 IP | |||
Фильтр, приточный воздух |
F7 | |||
Фильтр, вытяжной воздух |
F5 | |||

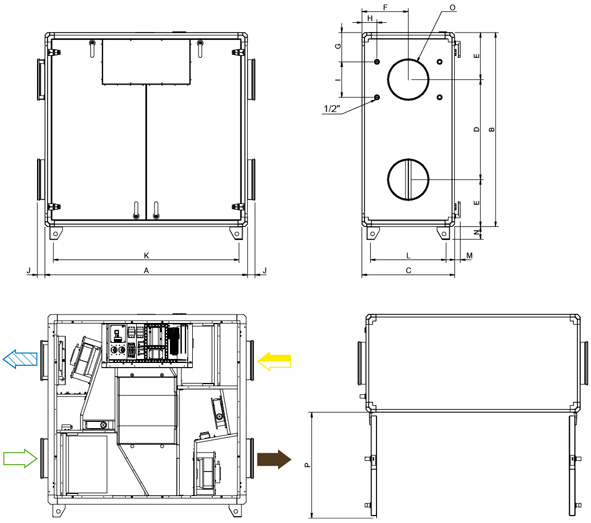

Габаритные Размеры
| Присоединение приточного воздуха |  |
| Присоединение выбрасываемого воздуха | |
| Присоединение наружного воздуха | |
| Присоединение вытяжного воздуха |
| Модель | Габаритные размеры, мм | |||||||||||||||
| A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | |
| SC 03 | 1597 | 1531 | 730 | 790 | 371 | 365 | 231 | 118 | 280 | 59 | 1463 | 597 | 45 | 100 | 315 | 792 |
