Компактные приточные агрегаты TLP

---

версия для печати в pdf

	Вентиляторы TLP	Розница евро	Ваша цена евро со скидкой 20%
	TLP 125/1,2 Air handl.unit	1 122,0	897,6
	TLP 160/2,1 Air handl.units	1 168,0	934,4
	TLP 200/3,0 Air handl.units	1 329,0	1 063,2
	TLP 200/5,0 Air handl.units	1 461,0	1 168,8
	TLP 315/6,0 Air handl.units	1 916,0	1 532,8
	TLP 315/9,0 Air handl.units	2 227,0	1 781,6

Преимущества:

• Низкй уровень шума
• Приточный агрегат с подогревом
• Быстросъемная инспекционная панель
• Фильтр EU4

Рекомендации по применению: приточные системы вентиляции небольших офисов и др. помещений, с высокими требованиями к уровню шума, когда пространство для монтажа ограничено и требуются компактные и малошумные приточные агрегаты.

Конструкция: TLP состоит из вентилятора, фильтра и нагревателя, размещенных в корпусе из оцинкованной листовой стали (изоляция 50 мм минеральной ваты). Фильтр EU4 размещается непосредственно в зоне доступа при открытии откидной сервисной крышки для удобства замены. Присоединительные патрубки имеют резиновое уплотнение, откидная крышка имеет шарнирные замки и неопреновые уплотняющие ленты.

Двигатель: в агрегате TLP используются вентиляторы серии К или KD, они сочетают компактность с хорошими аэродинамическими характеристиками. Двигатели вентиляторов имеют встроенные термоконтакты с электрическим перезапуском.

Регулирование: расход воздуха агрегата регулируется ступенчато (5-ти ступенчатым трансформатором) или плавно (тиристором). Приточная температура поддерживается при помощи регулятора мощности нагрева Pulser (или ТTС) и канальным датчиком температуры. (Регулирующая аппаратура поставляется дополнительно).

Подключение: к вентиляторам должно всегда подаваться напряжение 230 В. Задержка отключения вентилятора для обдува тэнов не требуется. (Минимальная скорость воздушного потока 1,5 м/сек). Макс. температура на выходе 40°С. Нагреватель имеет встроенную защиту от перегрева с ручным перезапуском.

Монтаж: TLP устанавливается за подвесным потолком или на стене. Агрегаты типоразмеров 125 - 200 могут быть размещены крышкой вниз. В этом случае нужно повернуть электрический нагреватель так, чтобы соединительная коробка располагалась вверху или сбоку, в целях нормальной работы устройства защиты от перегрева воздухонагревателя. Агрегаты типоразмера 315 устанавливать крышкой вниз нельзя.

Сертификаты:  соответствия РФ и Украины.

Технические характеристики

Модель  TLP	125	160	200	200/5	315/6	315/9
Напряжение/Частота  В/50Гц	230		400
Фазность ~	1		2			3
Ток 1	0.159	0.26	0.45	0.45	1.08	1.54
Ток, электрический нагреватель	5.22	9.13	7.5	12.5	15	13
Мощность, двигатели	29	60.2	103		243	353
Мощность электрического нагревателя	1.2	2.1	3	5	6	9
Максимальная температура перемещаемого воздуха	70				40
Частота вращения 1/мин	2571	2443	2578		2614	2601
Вес кг	31.5	32.5	40.2	40.5	42	54
Класс защиты корпуса	IP 44					97
Класс изоляции двигателя	B				F

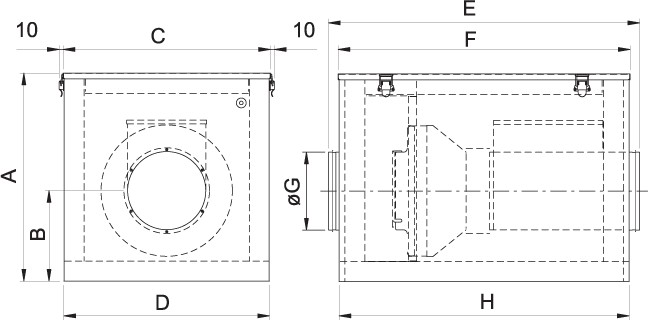

Габаритные Размеры

	A	B	C	D	E	F	oG	H
TLP 125/1,2	436	211	459	465	786	745	125	740
TLP 160/2,1	436	211	459	465	786	745	160	740
TLP 200/3,0-5,0	531	231	529	525	794	745	200	740
TLP 315/6,0	531	231	529	525	798	745	315	740
TLP 315/9,0	551	231	549	545	948	895	315	890
