Регуляторы расхода воздуха, круглые воздуховоды SPM-F

---

версия для печати в pdf

	круглые воздуховоды SPM-F	Цена
	SPM-F-160/LM230A Iris damper	627,0
	SPM-F-200/LM230A Iris damper	640,0
	SPM-F-250/LM230A Iris damper	733,0
	SPM-F-315/LM230A Iris damper	748,0
	SPM-F-160/LM24A Iris damper	627,0
	SPM-F-200/LM24A Iris damper	640,0
	SPM-F-250/LM24A Iris damper	733,0
	SPM-F-315/LM24A Iris damper	748,0
	SPM-F-SR-160/LM24A Iris damper	799,0
	SPM-F-SR-200/LM24A Iris damper	809,0
	SPM-F-SR-250/LM24A Iris damper	967,0
	SPM-F-SR-315/LM24A Iris damper	982,0

Описание: ирисовый клапан SPI-F (SPI-M) Systemair с электрическим приводом.

Назначение: модели SPI-F/SPМ-F - ирисовые клапаны, снабженные электроприводом и предназначенные для регулирования воздушного потока с использованием двух заданных уставок. Минимальная и максимальная уставки для воздушного потока устанавливаются при помощи измерительного ниппеля и механически фиксируются на корпусе шибера. Модели SPI-F/SPМ-F дают низкий уровень шума и обеспечивают центрированный воздушный поток. Они идеальны для использования в качестве регулируемых клапанов с электроприводом.

Конструкция: данное устройство состоит из SPI/SPM ирисового клапана и исполнительного механизма для ограничения воздушного потока. Изготавливается из оцинкованной листовой стали. Комплектуется измерительными патрубками.

Размеры 100-200 комплектуются исполнительными механизмами Belimo типа NM 24 или NM 230.

Размеры 250-315 - исполнительными механизмами Belimo типа SM 24 или SM 230.

Модификации ирисовых клапанов с модулирующим контрольным сигналом 0-10 B комплектуются исполнительными механизмами Belimo типа NM 24А-SR или SM 24А-SR в зависимости от размера клапана.

Модификации:
SPI-F размеры ø100-315
SPM-F имеет центральный сердечник для большего ограничения потока воздуха (может быть установлен или удален через сервисную дверцу для чистки). Размер ø160-315.

24 = 24-В напряжение питания
230 = 230-В напряжение питания
SR = 0-10В сигнал управления, 24-В напряжение питания

Монтаж: регулировочный клапан SPI-F / SPI-M должен устанавливаться в соответствии с требуемыми безопасными расстояниями, для избежания турбулентности воздушного потока в месте установки клапана. Уменьшение или увеличение воздуховода до следующего типоразмера не требует каких-либо изменений безопасного расстояния. Устройство предоставляет возможность получения точных замеров во всех точках, включая точки, расположенные в непосредственной близости от изгибов воздуховода, таких как Т-образные соединения и изгибы, а также точки, расположенные перед другими устройствами подачи воздуха.

Безопасные расстояния:
до изгибов 1 x D
после изгибов 1 x D
до Т-соединений 3 x D
после Т-соединений 1 x D
до устройств подачи воздуха 3 x D

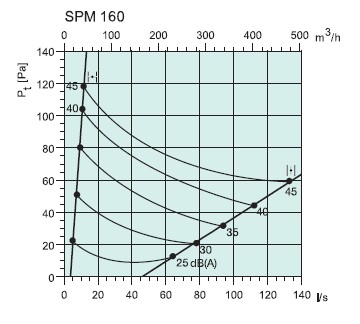

Уровень звуковой мощности, Lw Октавные полосы частот, Гц

Уровень звуковой мощности, Lw Октавные полосы частот, Гц

	63	125	250	500	1K	2K	4K
SPM-F 160	9	6	1	-5	-11	-18	-27
SPM-F 200	9	5	1	-5	-12	-17	-24
SPM-F 250	6	1	-4	-3	-12	-17	-24
SPM-F 315	3	1	-4	-4	-9	-14	-23
Tolerance	±6	±5	±2	±2	±2	±2	±3

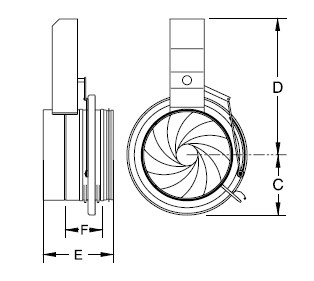

Габаритные Размеры

	C	D	E	F
SPM-F 160	116	265	200	135
SPM-F 200	143	285	210	135
SPM-F 250	167	365	210	130
SPM-F 315	203	408	210	130
