Регуляторы расхода воздуха, круглые воздуховоды SPM
| ||
| круглые воздуховоды SPM | Цена | |
| SPM-160 Iris damper with bulb | 96,0 | |
| SPM-200 Iris damper with bulb | 104,0 | |
| SPM-250 Iris damper with bulb | 143,0 | |
| SPM-300 Iris damper with bulb | 196,0 | |
| SPM-315 Iris damper with bulb | 190,0 | |
| SPM-400 Iris damper with bulb | 346,0 | |
Описание: ирисовый клапан SPМ Systemair с большей способностью запирания потока.
Назначение: SPМ - ирисовый клапан для контроля и регулирования воздушного потока с большей способностью запирания потока, чем SPI. SPM имеет следующие технические характеристики: низкий уровень шума, центрирование воздушного потока и фиксированные точки замера для проведения точных измерений. Клапан может использоваться для регулирования потока выбросного воздуха. Для проведения очистки дополнительно может использоваться сервисная дверца RLL. RLL поставляется в следующих типоразмерах: ø160-400 (кроме ø300).
Конструкция: изготавливается из оцинкованной листовой стали и снабжен резиновым уплотнением, проверенным на герметичность. Класс герметичности: С.
Размеры ø160-400.
Монтаж: во избежание турбулентности воздушного потока ирисовый клапан SPM должен устанавливаться в соответствии с требуемыми безопасными расстояниями. Уменьшение или увеличение воздуховода до следующего типоразмера не требует каких-либо изменений безопасного расстояния. SPM обеспечивает проведение точных замеров во всех точках, включая точки, расположенные в непосредственной близости от изгибов, таких как Т-образные соединения и повороты, а также точки, расположенные перед другими устройствами подачи воздуха.
Безопасные расстояния:
до изгибов 1 x D
после изгибов 1 x D
до Т-соединений 3 x D
после Т-соединений 1 x D
до устройств подачи воздуха 3 x D

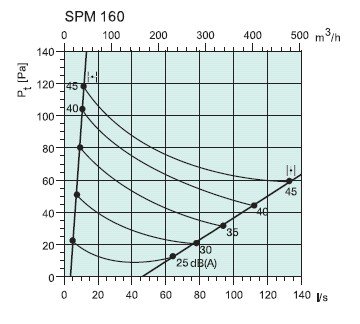

Уровень звуковой мощности, Lw Октавные полосы частот, Гц
| 63 | 125 | 250 | 500 | 1K | 2K | 4K | |
| SPM 160 | 9 | 6 | 1 | -5 | -11 | -18 | -27 |
| SPM 200 | 9 | 5 | 1 | -5 | -12 | -17 | -24 |
| SPM 250 | 6 | 1 | -4 | -3 | -12 | -17 | -24 |
| SPM 315 | 3 | 1 | -4 | -4 | -9 | -14 | -23 |
| SPM 400 | 3 | 1 | -4 | -4 | -9 | -13 | -19 |
| Tolerance | ±6 | ±5 | ±2 | ±2 | ±2 | ±2 | ±3 |

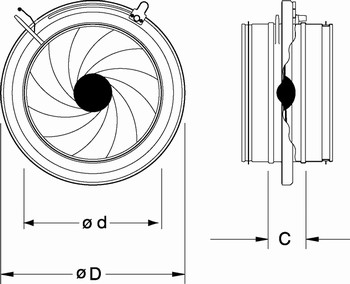

Габаритные Размеры
|
