Диффузоры сопловые SINUS-A
версия для печати в pdf
|
| диффузоры SINUS-A |
Розница евро |
Ваша цена евро со
скидкой 20% |
| Sinus-A-125-L ceiling diffuser |
124,0 |
99,2 |
| Sinus-A-160-L ceiling diffuser |
124,0 |
99,2 |
| Sinus-A-200-L ceiling diffuser |
173,0 |
138,4 |
| Sinus-A-250-L ceiling diffuser |
227,0 |
181,6 |
| Sinus-A-315-L ceiling diffuser |
232,0 |
185,6 |
| Sinus-A-125-S ceiling diffuser |
145,0 |
116,0 |
| Sinus-A-160-S ceiling diffuser |
149,0 |
119,2 |
| Sinus-A-200-S ceiling diffuser |
216,0 |
172,8 |
| Sinus-A-250-S ceiling diffuser |
321,0 |
256,8 |
| Sinus-A-315-S ceiling diffuser |
325,0 |
260,0 |
|
|
Назначение: Sinus-A является потолочным сопловым диффузором. Сопла-вставки могут поворачиваться на 360° и могут быть индивидуально установленны под любым углом. Это означает, что можно установить огромное количество вариантов воздухораспределения, без изменения уровня шума, расхода воздуха или аэродинамического сопротивления. Закругленные края сопл предотвращают оседание пыли и облегчают чистку. Sinus-A может использоваться как для нагретого, так и для охлажденного воздуха в соответствии с требованиями к системам с переменным расходом (VAV), без образования сквозняков. Максимальный перепад температуры подаваемого охлажденного воздуха и температуры воздуха в помещении составляет ΔТ=12°C.
Конструкция: потолочный диффузор Sinus-A состоит из передней панели, изготовленной из оцинкованной листовой стали покрытой белой порошковой краской (RAL 9010-80), корпуса с круглой соединительной муфтой (ø125-315)и резиновым уплотнением. Корпус также изготовлен из оцинкованной листовой стали. Передняя пластина легко устанавливается без применения дополнительных инструментов. При снятии передней пластины (для обслуживания или чистки системы) она фиксируется в подвешенном состоянии цепочкой. Сопла-вставки изготовлены из пластика ABS белого цвета (RAL 9010-80), и имеют диаметр 35 мм (модификация S) или 57 мм (модификация L).
Монтаж: Sinus-A может устанавливаться на камеру статического давления PER или напрямую присоединяться к воздуховоду (ø125-315). При установке на жесткой потолочной конструкции, боковые стороны и верхняя часть диффузора могут крепиться к потолочной конструкции. При установке на подвесном потолке, необходимо использовать монтажную пластину Sinus.
Технические характеристики
| С камерой статического давления PER |
|
|
|
|
|
| Снижение уровня шума, ?L (дБ) |
| Октавные полосы частот, Гц |
|

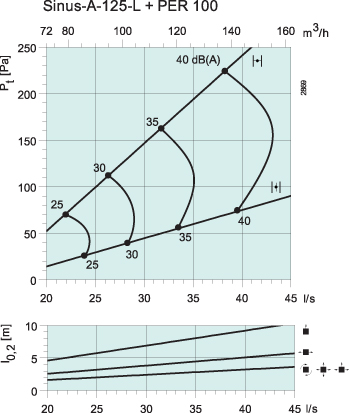

.jpg)
|
|
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
| Sinus-A-125-S |
20 |
13 |
12 |
15 |
23 |
15 |
13 |
17 |
| Sinus-A-160-S |
19 |
12 |
13 |
13 |
17 |
15 |
14 |
18 |
| Sinus-A-200-S |
16 |
9 |
7 |
12 |
18 |
14 |
14 |
13 |
| Sinus-A-250-S |
18 |
6 |
8 |
15 |
14 |
11 |
15 |
14 |
| Sinus-A-315-S |
15 |
7 |
11 |
15 |
14 |
12 |
14 |
15 |
| Sinus-A-125-L |
25 |
17 |
14 |
15 |
18 |
17 |
12 |
16 |
| Sinus-A-160-L |
16 |
19 |
13 |
12 |
18 |
17 |
13 |
16 |
| Sinus-A-200-L |
22 |
17 |
14 |
16 |
20 |
17 |
15 |
15 |
| Sinus-A-250-L |
15 |
13 |
11 |
16 |
15 |
11 |
13 |
12 |
| Sinus-A-315-L |
25 |
12 |
13 |
15 |
12 |
11 |
14 |
12 |
|
|
|
|
|
|
|
|
|
|
|
| Уровень звуковой мощности, Lw |
| Lw(dB) = LpA + Kok (LpA = из графика Kok = из таблицы) |
| Корректирующий коэффициент Kok |
| Октавные полосы частот, Гц |
|
|
|
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
| Sinus-A-125-S |
2 |
11 |
4 |
2 |
-3 |
-12 |
-15 |
-12 |
| Sinus-A-160-S |
4 |
9 |
4 |
3 |
-3 |
-13 |
-14 |
-10 |
| Sinus-A-200-S |
6 |
9 |
4 |
2 |
-3 |
-12 |
-13 |
-9 |
| Sinus-A-250-S |
6 |
8 |
2 |
2 |
-3 |
-12 |
-15 |
-11 |
| Sinus-A-315-S |
10 |
12 |
3 |
3 |
-2 |
-13 |
-16 |
-11 |
| Tolerance |
±4 |
±3 |
±2 |
±1 |
±2 |
±4 |
±7 |
±8 |
| Sinus-A-125-L |
8 |
10 |
4 |
3 |
-6 |
-9 |
-12 |
-15 |
| Sinus-A-160-L |
10 |
8 |
5 |
3 |
-4 |
-8 |
-11 |
-13 |
| Sinus-A-200-L |
14 |
6 |
3 |
4 |
-3 |
-12 |
-16 |
-15 |
| Sinus-A-250-L |
12 |
9 |
1 |
2 |
-4 |
-10 |
-12 |
-15 |
| Sinus-A-315-L |
15 |
10 |
2 |
3 |
-5 |
-11 |
-14 |
-18 |
| Tolerance |
±5 |
±3 |
±2 |
±2 |
±2 |
±4 |
±6 |
±7 |
|
|
|
| Без камеры статического давления PER |
|
|
|
| Снижение уровня шума, ?L (дБ) |
|
| ........................ Октавные полосы частот, Гц |
|
|
|
|
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
| Sinus-A-125-S |
21 |
16 |
10 |
3 |
6 |
3 |
3 |
3 |
| Sinus-A-160-S |
18 |
14 |
7 |
3 |
6 |
3 |
4 |
3 |
| Sinus-A-200-S |
17 |
11 |
6 |
2 |
4 |
3 |
3 |
4 |
| Sinus-A-250-S |
17 |
11 |
7 |
3 |
2 |
2 |
3 |
4 |
| Sinus-A-315-S |
17 |
12 |
7 |
4 |
2 |
3 |
4 |
4 |
| Sinus-A-125-L |
22 |
15 |
9 |
6 |
2 |
5 |
4 |
4 |
| Sinus-A-160-L |
20 |
15 |
9 |
5 |
3 |
5 |
4 |
4 |
| Sinus-A-200-L |
20 |
14 |
8 |
3 |
3 |
4 |
4 |
5 |
| Sinus-A-250-L |
17 |
10 |
4 |
4 |
2 |
3 |
3 |
4 |
| Sinus-A-315-L |
16 |
8 |
4 |
2 |
2 |
2 |
3 |
3 |
|
|
|
|
|
|
|
|
|
|
|
| Уровень звуковой мощности, Lw |
| Lw(dB) = LpA + Kok (LpA = из графика Kok = из таблицы) |
| Корректирующий коэффициент Kok |
| Октавные полосы частот, Гц |
|
|
|
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
| Sinus-A-125-S |
2 |
0 |
3 |
4 |
-2 |
-14 |
-16 |
-10 |
| Sinus-A-160-S |
3 |
0 |
2 |
3 |
0 |
-12 |
-15 |
-10 |
| Sinus-A-200-S |
-1 |
-1 |
2 |
3 |
0 |
-11 |
-18 |
-16 |
| Sinus-A-250-S |
6 |
1 |
3 |
4 |
-1 |
-14 |
-18 |
-13 |
| Sinus-A-315-S |
13 |
5 |
2 |
3 |
-1 |
-9 |
-15 |
-13 |
| Tolerance |
±3 |
±2 |
±2 |
±1 |
±2 |
±2 |
±4 |
±6 |
| Sinus-A-125-L |
0 |
-3 |
2 |
4 |
0 |
-13 |
-21 |
-24 |
| Sinus-A-160-L |
8 |
0 |
2 |
4 |
0 |
-12 |
-20 |
-26 |
| Sinus-A-200-L |
7 |
0 |
4 |
4 |
-3 |
-14 |
-23 |
-23 |
| Sinus-A-250-L |
8 |
5 |
3 |
5 |
-3 |
-16 |
-21 |
-20 |
| Sinus-A-315-L |
11 |
3 |
2 |
5 |
-2 |
-14 |
-22 |
-21 |
| Tolerance |
±4 |
±1 |
±1 |
±0 |
±1 |
±1 |
±2 |
±4 |
|
