Вентиляторы для прямоугольных каналов RS

---

версия для печати в pdf

	Вентиляторы RS	Розница евро	Ваша цена евро со скидкой 20%
	RS 30-15 Rectangular fan	303,4	242,7
	RS 40-20 M Rectangular fan	358,8	287,0
	RS 40-20 L Rectangular fan	419,2	335,4
	RS 50-25 Rectangular fan	620,1	496,1
	RS 60-35 M1 A-wheel rec fan	1 106,0	884,8
	RS 60-35 M3 A-wheel rec. fan	1 096,0	876,8
	RS 60-35 L1 A-wheel non EU	1 229,0	983,2
	RS 60-35 L3 A-wheel rec. fan	1 106,0	884,8
	RS 70-40L1 A-wheel non EU	1 439,0	1 151,2
	RS 70-40 L3 A-wheel rec. fan	1 429,0	1 143,2
	RS 80-50 M3 A-wheel rec. fan	1 848,0	1 478,4
	RS 80-50 L3 A-wheel rec. fan	1 928,0	1 542,4
	RS 100-50 L3 A-wheel rec. fan	2 490,0	1 992,0



Рекомендации по применению: для приточно-вытяжных систем вентиляции с воздуховодами прямоугольного сечения, когда пространство для монтажа ограничено и по условиям эксплуатации требуется частая очистка рабочего колеса.

Конструкция: корпус изготовлен из оцинкованной листовой стали. Двигатель и рабочее колесо крепятся на откидной крышке, чтобы обеспечить легкий доступ к ним для обслуживания.

Двигатель: RS оснащены двигателями с внешним ротором и рабочим колесом с загнутыми назад лопатками. Для защиты от перегрева вентиляторы RS 60-35, RS 70-40, RS 80-50, RS 100-50 оснащены встроенными термоконтактами c выводами для подключения внешнего устройства защиты двигателя.

Регулирование скорости: скорость 1-фазных вентиляторов можно регулировать с помощью бесступенчатого тиристора или 5-ти ступенчатого трансформатора, 3-х фазных - с помощью 5-ти ступенчатого трансформатора.

Подключение: вентиляторы серии RS электрически подключаются к клеммной коробке, установленной на крышке вентилятора.

Монтаж: осуществляется под любым углом относительно оси вентилятора. Вентиляторы RS легко соединяются с воздуховодами при помощи гибких вставок DS.

Сертификаты: соответствия РФ и Украины

Технические характеристики

Модель   RS	30-15	40-20 M	40-20 L	50-25	60-35 M1	60-35 M3	60-35 L1	60-35 L3
Напряжение/Частота  В/50Гц	230				230	400	230	400
Фазность ~	1				1	3	1	3
Потребляемая мощность Вт	60	106	208	138	401	399	626	667
Ток A	0.26	0.46	0.93	0.60	1.91	0.80	2.80	1.59
Макс. расход воздуха м3/ч	490	860	1225	1480	3384	3500	4032	4320
Макс. температура перемещаемого воздуха °C	70	70	65	53	70
" при регулировании °C	70	70	65	53	70
Уровень звукового давления на расст. 3 м *дБ(A)	48	52	53	46	58	58	58	61
Вес кг	7.1	12	12	17	35	35	35	34
Класс изоляции двигателя	B		F	B	F
Класс защиты двигателя	IP44				IP54
Тип термозащиты	встроенная				S-ET 10	STDT 16	S-ET 10	STDT 16

Модель   RS	70-40 L1 A	70-40 L3	80-50 M3	80-50 L3	100-50 L3
Напряжение/Частота  В/50Гц	230	400
Фазность ~	1	3
Потребляемая мощность Вт	623	704	1089	1893	2962
Ток A	2.84	1.7	1.97	3.60	5.09
Макс. расход воздуха м3/ч	5710	5000	7040	9370	12085
Макс. температура перемещаемого воздуха °C	67	70
" при регулировании °C	67	70	55	64	51
Уровень звукового давления на расст. 3 м *дБ(A)	60	61	60	63	65
Вес кг	43	43	58	68	97
Класс изоляции двигателя	F
Класс защиты двигателя	IP 54
Тип термозащиты	S-ET 10	STDT 16

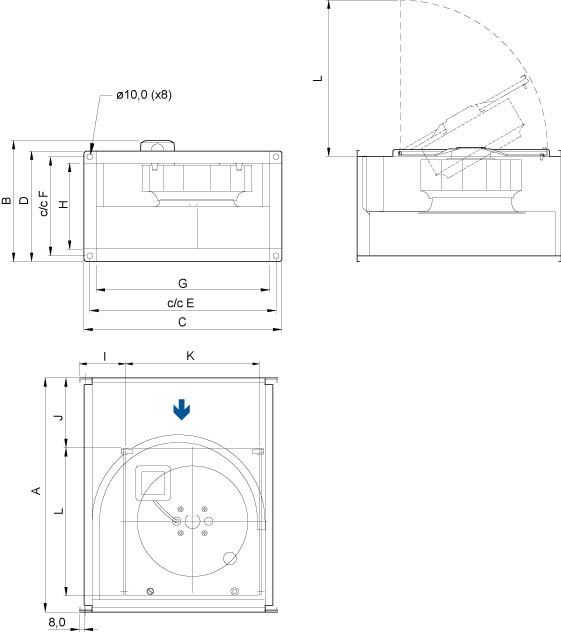

Габаритные Размеры

Модель	A	B	C	D	E	F	c/cG	H	I	c/cJ	K
RS 30-15	275	79	254x230	402	28	148	170	190	298	320	340
RS 40-20 M/L	375	99	352x310	502	25	198	240	240	398	420	440
RS 50-25	450	125	423x366	532	23	248	290	290	498	520	540
RS 60-35	550	128	524x490	717	48	348	370	390	598	620	640
RS 70-40 L	550	189	524x490	787	48	398	420	440	698	720	740
RS 80-50	670	182	644x614	882	48	498	520	541	798	820	840
RS 100-50L3	670	298	644x614	982	48	498	520	541	998	1020	1040
