Systemair Регуляторы постоянного расхода RPK-RPK-I

Регуляторы постоянного расхода RPK-RPK-I


	Регуляторы RPK-RPK-I	Цена
	RPK-R-80 Cons.vol. reg	80,0
	RPK-R-100 Cons.vol. reg	80,0
	RPK-R-125 Cons.vol. reg	82,0
	RPK-R-160 Cons.vol. reg	90,0
	RPK-R-200 Cons.vol. reg	99,0
	RPK-R-250 Cons.vol. reg	115,0
	RPK-R-315 Cons.vol. reg	126,0
	RPK-R-I-100 Cons.vol. reg	111,0
	RPK-R-I-125 Cons.vol. reg	115,0
	RPK-R-I-160 Cons.vol. reg	128,0
	RPK-R-I-200 Cons.vol. reg	141,0
	RPK-R-I-250 Cons.vol. reg	165,0
	RPK-R-I-315 Cons.vol. reg	187,0

Преимущества:
• Точность регулирования
• Легкость монтажа
• Не требуется обслуживания
• Герметичное соединение с каналом

Описание
RPK - регулятор постоянного расхода воздуха, который используется для поддержания необходимого расхода воздуха в вентиляционных системах без дополнительного источника энергии.

Назначение
Регулятор RPK позволяет задавать необходимый расход воздуха индивидуально для разных зон системы вентиляции. Рабочая температура RPK от -20 до +80°С при относительной влажности до 80%. Рекомендуемая скорость потока воздуха составляет от 3 до 8 метров в секунду, при перепаде давления до Δp<500 Па. Погрешность ± 5% (± 10% для граничных значений).

Конструкция
RPK изготовлен из оцинкованной стали, заслонка изготовлена из алюминия. Все стальные детали оцинкованы, пружины изготовлены из высококачественной стали. Используемые подшипники скольжения применимы в условиях высоких температур и не требуют смазки. Корпус регулировочного механизма выполнен из АБС-пластика, а функциональные части - из ПА-пластика.

Монтаж
Регулятор устанавливается на горизонтальные, вертикальные или диагональные воздуховоды. Клапан должен находиться в горизонтальном положении. При монтаже следует соблюдать рекомендацию: воздух должен входить в регулятор по направлению стрелки, которая расположена на корпусе регулятора. Регулятора присоединяется к воздуховоду соответствующего диаметра при помощи потайных винтов ø3,2x13 или ø3,9x16, или заклепок такого же диаметра. Для герметизации соединения воспользуйтесь уплотнительной лентой. После монтажа, регулирование необходимого расхода воздуха осуществляется поворотом рабочего винта.

Характеристики

Погрешность Диаграмма быстрого подбора

	q	q	±q	pmin
	m3.h-1	l.s-1	%	Pa
80	75	20,8	15	100
	100	27,8	15	100
	120	33,3	10	100
	140	38,9	10	100
100	100	27,8	11	50
	150	41,7	8	50
	175	48,6	5	80
	200	55,6	5	100
125	125	34,7	11	50
	200	55,6	8	50
	250	69,4	5	80
	300	83,3	5	100
140	190	52,8	10	50
	250	69,4	7	50
	300	83,3	6	80
	340	94,4	5	100
160	300	83,3	10	50
	400	111,1	6	50
	500	138,9	5	80
	620	172,2	5	100
180	250	69,4	10	50
	400	111,1	6	50
	600	166,7	5	80
	720	200	5	100
200	350	97,2	10	50
	500	138,9	5	50
	700	194,4	5	60
	800	222,2	5	90
250	650	180,6	6	50
	900	250	5	50
	1100	305,6	2	60
	1300	361,1	2	90
315	850	236,1	10	50
	1200	333,3	5	50
	1500	416,7	2	60
	1750	486,1	2	90

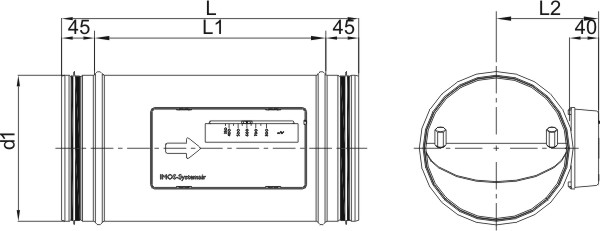

габаритные размеры RPK

RPK	v	q	od1	od2	L	L1	L2	L3	M	m(i)
[mm]	[m/s]	[m3 . h-1]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[kg]	[kg]
80	4,3-8,4	75-140	78	170	350	260	76	123	0,8	1,7
100	3,7-7,5	100-200	97	190	350	260	86	136	1	2,1
125	3,2-7,1	125-300	122	215	360	270	100	148	1,2	2,4
140	3,6-6,4	190-340	137	230	370	280	107	156	1,4	2,8
160	4,3-8,9	300-620	157	250	380	290	117	166	1,6	3,2
180	2,8-8,1	250-720	177	270	390	300	128	176	1,9	3,6
200	3,2-7,3	350-800	197	290	400	310	138	186	2,1	4
250	3,8-7,5	650-1300	247	340	425	335	164	208	3,3	5,8
315	3,1-6,4	850-1750	312	405	500	410	196	243	5	8,3

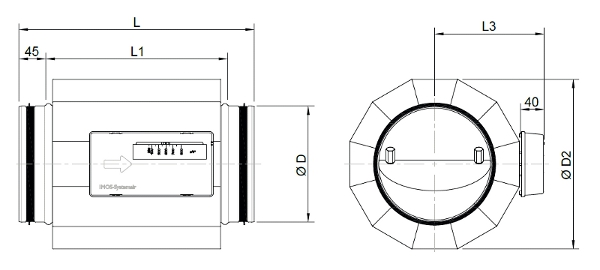

RPK-I
