Решетки линейные NOVA-R

---

версия для печати в pdf

	NOVA-R	Цена
	NOVA-R-2-200x100-RAL9010	12,0
	NOVA-R-2-300x100-RAL9010	15,0
	NOVA-R-2-400x100-RAL9010	17,0
	NOVA-R-2-500x100-RAL9010	20,0
	NOVA-R-2-600x100-RAL9010	23,0
	NOVA-R-2-800x100-RAL9010	27,0
	NOVA-R-2-1000x100-RAL9010	32,0
	NOVA-R-2-200x150-RAL9010	15,0
	NOVA-R-2-300x150-RAL9010	17,0
	NOVA-R-2-400x150-RAL9010	20,0
	NOVA-R-2-500x150-RAL9010	24,0
	NOVA-R-2-600x150-RAL9010	27,0
	NOVA-R-2-800x150-RAL9010	33,0
	NOVA-R-2-1000x150-RAL9010	39,0
	NOVA-R-2-300x200-RAL9010	20,0
	NOVA-R-2-400x200-RAL9010	24,0
	NOVA-R-2-500x200-RAL9010	28,0
	NOVA-R-2-600x200-RAL9010	32,0
	NOVA-R-2-800x200-RAL9010	39,0
	NOVA-R-2-1000x200-RAL9010	46,0
	NOVA-R-2-300x300-RAL9010	27,0
	NOVA-R-2-400x300-RAL9010	31,0
	NOVA-R-2-500x300-RAL9010	37,0
	NOVA-R-2-600x300-RAL9010	42,0
	NOVA-R-2-800x300-RAL9010	52,0
	NOVA-R-2-1000x300-RAL9010	62,0
	NOVA-R-2-600x400-RAL9010	52,0



Описание
NOVA-R - прямоугольная решетка с неподвижными жалюзи, предназначенная для использования в вытяжных системах коммерческих и промышленных помещений. Решетка может устанавливается на стену или потолок.

Конструкция
Решетка NOVA-R изготовлена из алюминиевого профиля и покрыта белой порошковой краской RAL 9010. Створки жалюзи наклонены под углом 45° вниз. Зазор между створками составляет 20 мм. Доступные типоразмеры: от 200x100 до 1000x200. По заказу решетки могут быть других размеров, окрашены в другие цвета, возможно изготовление решеток из анодированного алюминия.

Назначение
Решетка NOVA-R используется для вытяжных систем. Наклонные жалюзи препятствующие обзору через решетку сохраняя изящный внешний вид. Для равномерного распределения воздушного потока и надежной работы решетки, рекомендуется дополнительно устанавливать воздухораспределительную камеру или регулирующий клапан.

Монтаж
Решетка NOVA-R оснащена крепежными зажимами и устанавливается непосредственно на воздуховод или, с помощью монтажной рамы, на стену.

Обслуживание
Очистка всех внешних частей решетки производится с помощью теплой воды и моющего средства. При использовании воздухораспределительной камеры, внутрення очистка производится при необходимости с помощью пылесоса.

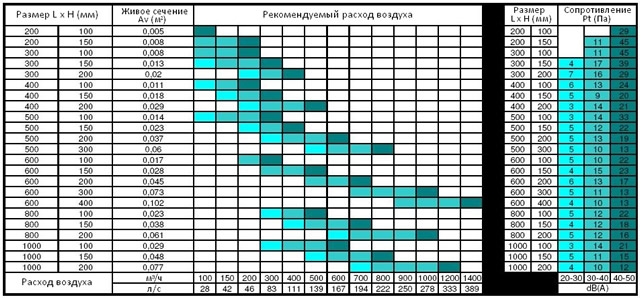

Характеристики





Габаритные Размеры

	Размер	L	(мм)	200		300			400			500
		H		100	150	100	150	200	100	150	200	100	150	200	300
	Живое сечение	Av	(м?)	0,005	0,008	0,008	0,013	0,02	0,011	0,018	0,029	0,014	0,023	0,037	0,06
	Масса	m	(кг)	0,28	0,37	0,38	0,49	0,63	0,47	0,6	0,78	0,56	0,72	0,94	1,32
	Размер	L	(мм)	600					800			1000
		H		100	150	200	300	400	100	150	200	100	150	200
	Живое сечение	Av	(м?)	0,017	0,028	0,045	0,073	0,102	0,023	0,038	0,061	0,029	0,048	0,077
	Масса	m	(кг)	0,65	0,83	1,09	1,53	1,97	0,84	1,08	1,42	1,03	1,32	1,73
