Решетки линейные NOVA-F

---

версия для печати в pdf

	NOVA-F	Цена
	NOVA-F-2-200x100-F-S-RAL9010	33,0
	NOVA-F-2-300x100-F-S-RAL9010	37,0
	NOVA-F-2-400x100-F-S-RAL9010	41,0
	NOVA-F-2-500x100-F-S-RAL9010	46,0
	NOVA-F-2-600x100-F-S-RAL9010	53,0
	NOVA-F-2-800x100-F-S-RAL9010	61,0
	NOVA-F-2-1000x100-F-S-RAL9010	70,0
	NOVA-F-2-200x150-F-S-RAL9010	37,0
	NOVA-F-2-300x150-F-S-RAL9010	42,0
	NOVA-F-2-400x150-F-S-RAL9010	47,0
	NOVA-F-2-500x150-F-S-RAL9010	53,0
	NOVA-F-2-600x150-F-S-RAL9010	60,0
	NOVA-F-2-800x150-F-S-RAL9010	70,0
	NOVA-F-2-1000x150-F-S-RAL9010	81,0
	NOVA-F-2-300x200-F-S-RAL9010	46,0
	NOVA-F-2-400x200-F-S-RAL9010	52,0
	NOVA-F-2-500x200-F-S-RAL9010	60,0
	NOVA-F-2-600x200-F-S-RAL9010	68,0
	NOVA-F-2-800x200-F-S-RAL9010	80,0
	NOVA-F-2-1000x200-F-S-RAL9010	93,0
	NOVA-F-2-500x300-F-S-RAL9010	73,0
	NOVA-F-2-600x300-F-S-RAL9010	84,0
	NOVA-F-2-600x400-F-S-RAL9010	99,0



Описание
NOVA-F - прямоугольная решетка с неподвижными жалюзи и контейнером для фильтра, предназначенная для использования в вытяжных системах коммерческих и промышленных помещений. Решетка может устанавливается на стену или потолок.

Конструкция
Решетка NOVA-F изготовлена из алюминиевого профиля и покрыта белой порошковой краской RAL 9010. Контейнер для фильтра изготовлен из оцинкованной стали и укомплектован москитной сеткой. В качестве стандартного используется фильтр класса G4, толщиной 12-15 мм, изготовленный из полиэстра белого цвета. Термостойкость фильтра составляет 100°C, средняя эффективность (Am) 92,5%. Доступные типоразмеры решеток: от 200x100 до 1000x200.

Назначение
Решетка NOVA-F используется для вытяжки воздуха из помещения и его фильтрации. Наклонные жалюзи препятствующие обзору через решетку сохраняя изящный внешний вид.

Монтаж
Решетка NOVA-F устанавливается на воздуховод или на стену через отверстия в контейнере для фильтра при помощи винтов. Фронтальная панель снабжена петлями и открывается при помощи ручки.

Обслуживание
Проверка и замена фильтра производится путем открытия фронтальной панели решетки при помощи ручки. Очистка всех внешних частей решетки производится с помощью теплой воды и моющего средства. При использовании воздухораспределительной камеры, внутрення очистка производится при необходимости с помощью пылесоса.

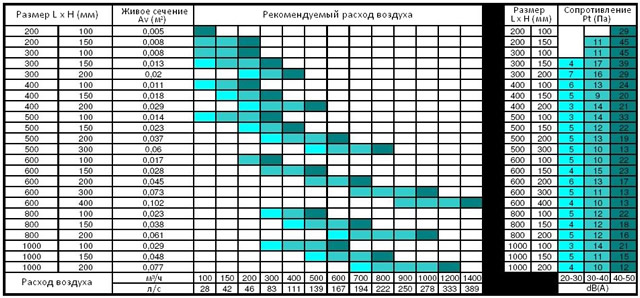

Характеристики

Для стандартного нового фильтра добавьте сопротивление 38 Па.
Для "грязного" фильтра добавьте сопротивление 250 Па.




Габаритные Размеры

	Размер	L	(мм)	200		300			400			500
		H		100	150	100	150	200	100	150	200	100	150	200	300
	Живое сечение	Av	(м?)	0,005	0,008	0,008	0,013	0,02	0,011	0,018	0,029	0,014	0,023	0,037	0,06
	Масса	m	(кг)	0,53	0,67	0,72	0,89	1,08	0,9	1,09	1,33	1,09	1,31	1,6	2,11
	Размер	L	(мм)	600					800			1000
		H		100	150	200	300	400	100	150	200	100	150	200
	Живое сечение	Av	(м?)	0,017	0,028	0,045	0,073	0,102	0,023	0,038	0,061	0,029	0,048	0,077
	Масса	m	(кг)	1,27	1,52	1,85	2,43	3,01	1,64	1,96	2,38	2,01	2,39	2,89
