Решетки линейные NOVA-D

---

версия для печати в pdf

	NOVA-D	Цена
	NOVA-D-1-200x100-UR1-RAL9010	22,0
	NOVA-D-1-300x100-UR1-RAL9010	26,0
	NOVA-D-1-200x150-UR1-RAL9010	27,0
	NOVA-D-1-300x150-UR1-RAL9010	32,0
	NOVA-D-1-400x200-UR1-RAL9010	45,0
	NOVA-D-1-500x200-UR1-RAL9010	51,0
	NOVA-D-1-600x300-UR1-RAL9010	77,0



NOVA-D - прямоугольная переточная решетка с неподвижными жалюзи, предназначенная для использования в приточных и вытяжных системах коммерческих и промышленных помещений. Решетка устанавливается в дверь для обеспечения свободного перетока воздуха.

Конструкция
Решетка NOVA-D изготовлена из анодированного алюминиевого профиля и покрыта белой порошковой краской RAL 9010. Доступные типоразмеры: от 200x100 до 600x300.

Назначение

Неподвижные жалюзи решетки NOVA-D образуют зазор 15 мм, что способствует свободному перемещению воздушного потока в обе стороны. В то же время, V-образная конструкция жалюзи препятствует прониканию света через дверь.

Монтаж
Решетка NOVA-D устанавливается непосредственно в отверстие в двери при помощи уплотняющей пасты (герметика).

Обслуживание
Очистка всех внешних частей решетки производится с помощью теплой воды и моющего средства.

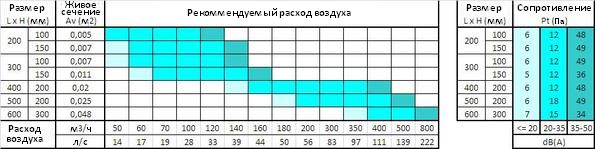

Характеристики






Габаритные Размеры

	Размер						Живое сечение	Масса
	L	H	Lx	Hx	Ly	Hy	Av	m
	мм						м?	кг
	200	100	180	91	183	94	0,005	0,47
		150		136		139	0,007	0,58
	300	100	280	91	283	94	0,007	0,63
		150		136		139	0,011	0,78
	400	200	380	181	383	184	0,02	1,19
	500	200	480	181	483	184	0,025	1,44
	600	300	580	286	583	289	0,048	2,35
