Решетки линейные NOVA-A

---

версия для печати в pdf

	NOVA-A	Цена
	NOVA-A-2-2-200x100-H-RAL9010	16,0
	NOVA-A-2-2-300x100-H-RAL9010	20,0
	NOVA-A-2-2-400x100-H-RAL9010	24,0
	NOVA-A-2-2-500x100-H-RAL9010	28,0
	NOVA-A-2-2-600x100-H-RAL9010	34,0
	NOVA-A-2-2-800x100-H-RAL9010	42,0
	NOVA-A-2-2-1000x100-H-RAL9010	49,0
	NOVA-A-2-2-200x150-H-RAL9010	19,0
	NOVA-A-2-2-300x150-H-RAL9010	24,0
	NOVA-A-2-2-400x150-H-RAL9010	28,0
	NOVA-A-2-2-500x150-H-RAL9010	33,0
	NOVA-A-2-2-600x150-H-RAL9010	39,0
	NOVA-A-2-2-800x150-H-RAL9010	49,0
	NOVA-A-2-2-1000x150-H-RAL9010	58,0
	NOVA-A-2-2-200x200-H-RAL9010	24,0
	NOVA-A-2-2-300x200-H-RAL9010	27,0
	NOVA-A-2-2-400x200-H-RAL9010	33,0
	NOVA-A-2-2-500x200-H-RAL9010	38,0
	NOVA-A-2-2-600x200-H-RAL9010	46,0
	NOVA-A-2-2-800x200-H-RAL9010	57,0
	NOVA-A-2-2-1000x200-H-RAL9010	67,0
	NOVA-A-2-2-300x300-H-RAL9010	34,0
	NOVA-A-2-2-400x300-H-RAL9010	42,0
	NOVA-A-2-2-500x300-H-RAL9010	48,0
	NOVA-A-2-2-600x300-H-RAL9010	58,0
	NOVA-A-2-2-800x300-H-RAL9010	72,0
	NOVA-A-2-2-1000x300-H-RAL9010	89,0
	NOVA-A-2-2-600x400-H-RAL9010	70,0

Описание
NOVA-A - прямоугольная решетка с регулируемыми жалюзи, предназначенная для использования в приточных и вытяжных системах коммерческих и промышленных помещений. Решетка универсальна и может устанавливается на стену, потолок или подоконник.

Конструкция
Решетка NOVA-A изготовлена из алюминиевого профиля и покрыта белой порошковой краской RAL 9010. Доступные типоразмеры: от 200x100 до 1000x200.

Назначение
Решетка NOVA-A позволяет регулировать распределение воздушного потока в горизонтальном и вертикальном направлении. Для равномерного распределения воздушного потока и надежной работы решетки, рекомендуется дополнительно устанавливать воздухораспределительную камеру и регулирующий клапан.

Монтаж
Решетка NOVA-A оснащена крепежными зажимами и устанавливается непосредственно на воздуховод или, с помощью монтажной рамы, на стену.

Обслуживание
Очистка всех внешних частей решетки производится с помощью теплой воды и моющего средства. При использовании воздухораспределительной камеры, внутрення очистка производится при необходимости с помощью пылесоса.

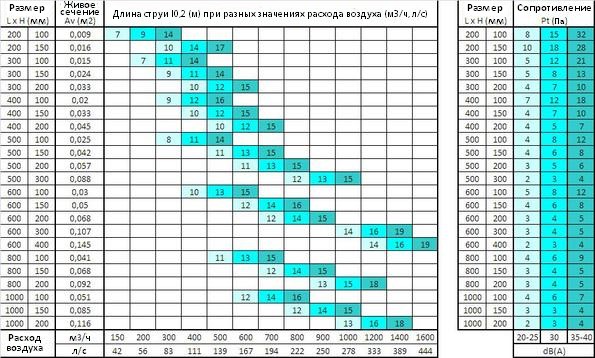

Характеристики




Габаритные Размеры

	Размер	L	(мм)	200		300			400			500
		H		100	150	100	150	200	100	150	200	100	150	200	300
	Живое сечение	Av	(м?)	0,009	0,016	0,015	0,024	0,033	0,02	0,033	0,045	0,025	0,042	0,057	0,088
	Масса	m	(кг)	0,3	0,4	0,42	0,57	0,73	0,54	0,73	0,95	0,67	0,89	1,16	1,66
	Размер	L	(мм)	600					800			1000
		H		100	150	200	300	400	100	150	200	100	150	200
	Живое сечение	Av	(м?)	0,03	0,05	0,068	0,107	0,145	0,041	0,068	0,092	0,051	0,085	0,116
	Масса	m	(кг)	0,79	1,05	1,38	1,97	2,56	1,03	1,38	1,81	1,27	1,71	2,23
