Шумоглушители LDR

---

версия для печати в pdf

	Шумоглушители LDR	Цена
	LDR 30-15  Silencer	134,0
	LDR 40-20 Silencer	151,0
	LDR 50-25 Silencer	186,0
	LDR 50-30 Silencer	200,0
	LDR 60-30 Silencer	217,0
	LDR 60-35 Silencer	224,0
	LDR 70-40 Silencer	289,0
	LDR 80-50 Silencer	334,0
	LDR 100-50 Silencer	394,0
	LDR-B 40-20 Silencer, baffle	770,0
	LDR-B 50-25 Silencer, baffle	812,0
	LDR-B 50-30 Silencer, baffle	812,0
	LDR-B 60-30 Silencer, baffle	854,0
	LDR-B 60-40 Silencer, baffle	854,0
	LDR-B 70-30 Silencer, baffle	897,0
	LDR-B 70-40 Silencer, baffle	897,0
	LDR-B 80-35 Silencer, baffle	916,0
	LDR-B 80-40 Silencer, baffle	916,0
	LDR-B 90-50 Silencer, baffle	1 298,0
	LDR-B 100-35 Silencer, baffle	1 176,0
	LDR-B 110-60 Silencer, baffle	1 523,0
	LDR-B 120-60 Silencer, baffle	1 572,0

Шумоглушитель LDR

Шумоглушитель LDR, легко устанавливается в прямоугольных воздуховодах до или после канальных вентиляторов KE, KT, RS и RSI и эффективно снижает уровень шума в воздуховоде.

В тех случая, когда предъявляются высокие требования по уровню шума не только к воздуховоду, но и к оборудованию в целом, следует устанавливать шумоглушитель совместно со звукоизолированным вентилятором. Все шумоглушители оснащены универсальным соединением, соответствующим стандартному фланцу или профилю.

Характеристики

Расчет аэродинамического сопротивления шумоглушителя для воздуховода прямоугольного сечения

Приведенные расчеты верны только в том случае, когда шумоглушитель подсоединен к воздуховоду с обеих сторон.

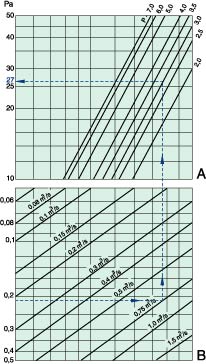

Пример. Расчет аэродинамического сопротивления для LDR 60-35 (с 3-фазным вентилятором типа RSI 60-35) с помощью диаграммы справа.

1. По таблице, см. ниже, определите входную площадь шумоглушителя.

2. Двигайтесь по горизонтали вправо до пересечения с графиком расхода воздуха на диаграмме В.

3. Поднимитесь вертикально вверх до диаграммы А и по таблице определите точное значение р.

4. Двигаясь по горизонтали влево, определите аэродинамическое сопротивление.

В приведенном примере аэродинамическое сопротивление составляет 27 Па.

LDR 30-15 0.045 3.5 LDR 40-20 0.08 3.6 LDR 50-25 0.125 3.7 LDR 50-30 0.15 3.3 LDR 60-30 0.18 3.3 LDR 60-35 0.21 3.0 LDR 70-40 0.28 3.1 LDR 80-50 0.40 3.6 LDR 100-50 0.50 3.6

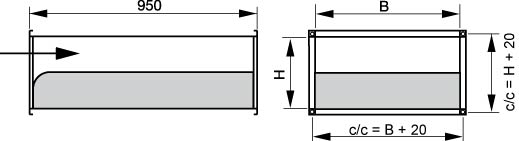

Габаритные Размеры

	B	H
LDR 30-15	300	150	10 kg
LDR 40-20	400	200	13 kg
LDR 50-25	500	250	17 kg
LDR 50-30	500	300	19 kg
LDR 60-30	600	300	21 kg
LDR 60-35	600	350	23 kg
LDR 70-40	700	400	27 kg
LDR 80-50	800	500	34 kg
LDR 100-50	1000	500	41 kg
