Квадратные потолочные диффузоры KVADRA
версия для печати в pdf
|
| диффузоры KVADRA |
Розница евро |
Ваша цена евро со
скидкой 20% |
| Kvadra-150 Diffuser |
21,0 |
16,8 |
| Kvadra-225 Diffuser |
27,0 |
21,6 |
| Kvadra-300 Diffuser |
35,0 |
28,0 |
| Kvadra-375 Diffuser |
44,0 |
35,2 |
| Kvadra-450 Diffuser |
53,0 |
42,4 |
|
|
Описание: потолочный диффузор Systemair Kvadra 4-х стороннего распределения c переходным соединением KRC и камерой статического давления в качестве дополнительных приспособлений.
Назначение: Kvadra-это приточно-вытяжной диффузор для потолочного крепления. Диффузор может использоваться в офисах, магазинах и подобных помещениях. Он может быть соединен с квадратным или с круглым воздуховодам через переходное соединение KRC и присоединен к камере статического давления. Для чистки воздуховода диффузор можно снять. Kvadra имеет очень высокую эжекцию, что делает его пригодным для подачи охлажденного воздуха. Максимальная разница температур составляет ΔТ 12 °C.
Конструкция: Kvadra изготовлен из гальванизированной листового стали и покрыт белой порошковой краской (RAL 9010). Поставляется в следующих типоразмерах: (квадратный) 150 х 150, 225х 225, 300 х 300, 375х375, 450 х 450 и с KRC (круглый) 125, 160, 250, 315, 375 и 400. Переходное соединение KRC изготовлено из оцинкованного листового металла и оборудовано листом перфорированного металла для распределения давления и легко устанавливается.
Установка: правильная установка требует, чтобы до камеры статического давления длина прямого воздуховода составляла 4 диаметра воздуховода. Распределительное устройство крепится к воздуховоду шурупами или заклепками. Демонтаж аппарата подачи воздуха: освободите конусы аккуратным нажатием с одновременным поворотом. Соберите прибор заново в обратной последовательности. Данный диффузор может использоваться для вытяжного воздуха.
При присоединении KRC к диффузору Kvadra, убедитесь, что края соединения входят в сжатые пружины KRC. Аккуратно осадите легкими ударами обе детали, чтобы соединения Kvadra вошли до конца в сжатые пружины.
Технические характеристики
.jpg)

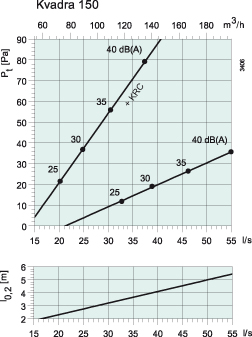

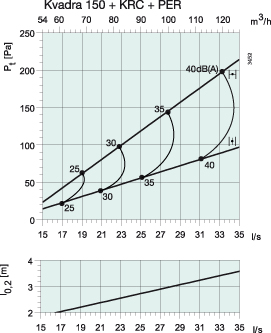

На графиках:Объем воздуха (л/сек и м3/час), общее давление (Па), длина потока (l0,2) и уровень звукового давления (дБ(А)).
|
|
| Снижение уровня шума, ?L (дБ) |
| Октавные полосы частот, Гц |
|
|
|
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
| Kvadra-150 |
16 |
6 |
5 |
2 |
-2 |
-9 |
-20 |
-26 |
| Kvadra-225 |
15 |
9 |
8 |
2 |
-5 |
-11 |
-22 |
-26 |
| Kvadra-300 |
9 |
3 |
9 |
1 |
-4 |
-10 |
-19 |
-23 |
| Kvadra-375 |
10 |
9 |
9 |
1 |
-6 |
-15 |
-26 |
-27 |
| Kvadra-450 |
17 |
8 |
11 |
-4 |
-10 |
-19 |
-25 |
-24 |
| KRC |
|
|
|
|
|
|
|
|
| Kvadra-150 |
11 |
-1 |
2 |
4 |
-1 |
-9 |
-19 |
-24 |
| Kvadra-225 |
16 |
4 |
4 |
2 |
-2 |
-6 |
-12 |
-14 |
| Kvadra-300 |
11 |
3 |
6 |
0 |
-1 |
-5 |
-19 |
-20 |
| Kvadra-375 |
7 |
9 |
7 |
0 |
-2 |
-6 |
-22 |
-23 |
| Kvadra-450 |
12 |
7 |
9 |
-1 |
-4 |
-8 |
-25 |
-25 |
| KRC + PER |
|
|
|
|
|
|
|
|
| Kvadra-150 |
12 |
5 |
7 |
1 |
-1 |
-9 |
-18 |
-22 |
| Kvadra-225 |
11 |
6 |
7 |
1 |
-1 |
-11 |
-19 |
-17 |
| Kvadra-300 |
12 |
8 |
4 |
0 |
-1 |
-7 |
-12 |
-12 |
| Kvadra-375 |
16 |
9 |
3 |
0 |
-1 |
-7 |
-14 |
-18 |
| Kvadra-450 |
16 |
8 |
4 |
0 |
-1 |
-11 |
-18 |
-25 |
| Tolerance |
±6 |
±3 |
±2 |
±2 |
±2 |
±2 |
±3 |
±4 |
|
|
|
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
| Kvadra-150 |
21 |
17 |
12 |
6 |
-1 |
2 |
2 |
2 |
| Kvadra-225 |
19 |
14 |
10 |
4 |
-1 |
2 |
2 |
2 |
| Kvadra-300 |
21 |
11 |
7 |
2 |
0 |
1 |
2 |
2 |
| Kvadra-375 |
16 |
10 |
6 |
1 |
0 |
1 |
2 |
2 |
| Kvadra-450 |
14 |
8 |
3 |
1 |
0 |
1 |
2 |
2 |
| KRC + PER |
|
|
|
|
|
|
|
|
| Kvadra-150 |
22 |
18 |
15 |
18 |
11 |
13 |
10 |
15 |
| Kvadra-225 |
24 |
19 |
15 |
16 |
11 |
12 |
11 |
12 |
| Kvadra-300 |
18 |
12 |
15 |
15 |
10 |
10 |
12 |
11 |
| Kvadra-375 |
14 |
12 |
10 |
12 |
10 |
8 |
10 |
11 |
| Kvadra-450 |
15 |
12 |
13 |
12 |
7 |
7 |
8 |
10 |
|
|
|
|
|
|
|
|
|
|
|
| Уровень звуковой мощности, Lw |
| Lw(dB) = LpA + Kok (LpA = из графика Kok = из таблицы) |
| Корректирующий коэффициент Kok |
| Октавные полосы частот, Гц |
|
