Cтруйные диффузоры JSR
версия для печати в pdf
|
| диффузоры JSR |
Розница евро |
Ваша цена евро со
скидкой 20% |
| JSR-200 Diffuser RAL 9010 GL30 |
153,0 |
122,4 |
| JSR-250 Diffuser RAL 9010 GL30 |
157,0 |
125,6 |
| JSR-315 Diffuser RAL 9010 GL30 |
197,0 |
157,6 |
| JSR-400 Diffuser RAL 9010 GL30 |
226,0 |
180,8 |
| JSR-500 Diffuser RAL 9010 GL30 |
322,0 |
257,6 |
|
|
Описание: круглый многоэлементный диффузор. Направление потока и модель распередения потока диффузора регулируются.
Назначение: JSR-это круглый многоэлементный диффузор для подачи воздуха на большие площади, который может устанавливаться на камеру статического давления или воздуховод. Модель рассеянного потока (короткая струя) или концентрированного потока (длинная струя) можно установить, повернув внутренний конус диффузора на 180°. Диффузор может крепиться на стену или на потолок, и применим как для систем воздушного отопления, так и для систем кондиционирования. Для изменения направления потока, внутренний конус диффузора может быть повернут на угол до 15° или 30°, в зависимости от модели распределения.
Конструкция: JSR изготовлен из оцинокованной листовой стали и покрыт белой порошковой краской (RAL 9010-80) и поставляется в следующих диаметрах: ø200, ø250, ø315, ø400 и ø500.
Установка: диффузор устанавливается непосредственно на спиральный воздуховод и крепится заклепками. Если диффузор крепится к камере статического давления, то длина прямого участка воздуховода до приточного короба должна составлять 4 диаметра воздуховода.
Технические характеристики

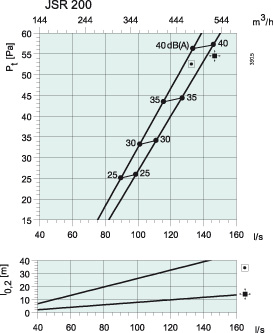

На графиках: Объем воздуха (л/сек и м3/час), общее давление (Па),
отклонение (l0,2) и уровень звукового давления (дБ(А)).
|
|
| Снижение уровня шума, ?L (дБ) |
| Октавные полосы частот, Гц |
|
|
|
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
| JSR 200 |
13 |
9 |
4 |
- |
- |
- |
- |
- |
| JSR 250 |
11 |
7 |
3 |
- |
- |
- |
- |
- |
| JSR 315 |
10 |
5 |
2 |
- |
- |
- |
- |
- |
| JSR 400 |
8 |
4 |
1 |
- |
- |
- |
- |
- |
| JSR 500 |
7 |
3 |
1 |
- |
- |
- |
- |
- |
|
|
|
|
|
|
|
|
|
|
|
| Уровень звуковой мощности Lw, модель рассеянного потока |
| Lw(dB) = LpA + Kok (LpA = из графика Kok = из таблицы) |
| Корректирующий коэффициент Kok |
| Октавные полосы частот, Гц |
|
|
|
125 |
250 |
500 |
1k |
2k |
4k |
8k |
| JSR 200 |
5 |
1 |
1 |
1 |
-5 |
-13 |
-19 |
| JSR 250 |
5 |
2 |
0 |
0 |
-5 |
-12 |
-17 |
| JSR 315 |
6 |
1 |
0 |
1 |
-6 |
-14 |
-18 |
| JSR 400 |
6 |
2 |
1 |
0 |
-8 |
-13 |
-17 |
| JSR 500 |
8 |
2 |
3 |
0 |
-9 |
-13 |
20 |
|
| Уровень звуковой мощности Lw, модель концентрированного потока |
|
| JSR 200 |
3 |
-1 |
-2 |
1 |
-4 |
-13 |
-18 |
| JSR 250 |
2 |
-1 |
-3 |
2 |
-6 |
-16 |
-20 |
| JSR 315 |
1 |
-2 |
-3 |
2 |
-8 |
-18 |
-21 |
| JSR 400 |
2 |
-1 |
4 |
0 |
-9 |
-14 |
-18 |
| JSR 500 |
5 |
0 |
4 |
0 |
-13 |
-18 |
-22 |
| Tolerance |
±6 |
±3 |
±2 |
±2 |
±3 |
±3 |
±4 |
|

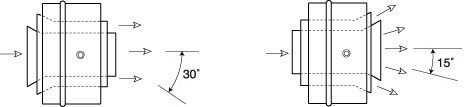

Прямоточная диффузия
(длинная струя)
Рассеянная диффузия (короткая струя)
|
|
oD |
A |
| JSR 200 |
199 |
115 |
| JSR 250 |
249 |
115 |
| JSR 315 |
314 |
115 |
| JSR 400 |
399 |
115 |
| JSR 500 |
499 |
115 |
