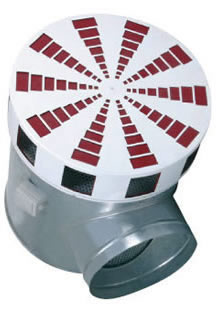

Высоко-индукционные диффузоры IKD - IKD-M - IKD-D - IKD-PB
| ||
| диффузоры IKD-IKD-M-IKD-D-IKD-PB | Розница евро | Ваша цена евро со скидкой 20% |
| IKD-300 Diffuser | 112,0 | 89,6 |
| IKD-400 Diffuser | 146,0 | 116,8 |
| IKD-500 Diffuser | 189,0 | 151,2 |
| IKD-600 Diffuser | 245,0 | 196,0 |
| IKD-800 Diffuser | 314,0 | 251,2 |
| IKD-PB-300 Diffuser w. Pl. Box | 160,0 | 128,0 |
| IKD-PB-400 Diffuser w. Pl. Box | 228,0 | 182,4 |
| IKD-PB-500 Diffuser w. Pl. Box | 310,0 | 248,0 |
| IKD-PB-600 Diffuser w. Pl. Box | 420,0 | 336,0 |
| IKD-PB-800 Diffuser w. Pl. Box | 597,0 | 477,6 |
| IKD-D-300 Diffuser w. damper | 155,0 | 124,0 |
| IKD-D-400 Diffuser w. damper | 201,0 | 160,8 |
| IKD-D-500 Diffuser w. damper | 269,0 | 215,2 |
| IKD-D-600 Diffuser w. damper | 331,0 | 264,8 |
| IKD-D-800 Diffuser w. damper | 429,0 | 343,2 |
| IKD-300-M1 Diffuser w. motor | 346,0 | 276,8 |
| IKD-400-M1 Diffuser w. motor | 385,0 | 308,0 |
| IKD-500-M1 Diffuser w. motor | 429,0 | 343,2 |
| IKD-600-M1 Diffuser w. motor | 487,0 | 389,6 |
| IKD-800-M1 Diffuser w. motor | 565,0 | 452,0 |
| IKD-300-M2 Diffuser w. motor | 346,0 | 276,8 |
| IKD-400-M2 Diffuser w. motor | 385,0 | 308,0 |
| IKD-500-M2 Diffuser w. motor | 429,0 | 343,2 |
| IKD-600-M2 Diffuser w. motor | 487,0 | 389,6 |
| IKD-800-M2 Diffuser w. motor | 565,0 | 452,0 |
| IKD-300-M3 Diffuser w. motor | 419,0 | 335,2 |
| IKD-400-M3 Diffuser w. motor | 456,0 | 364,8 |
| IKD-500-M3 Diffuser w. motor | 502,0 | 401,6 |
| IKD-600-M3 Diffuser w. motor | 563,0 | 450,4 |
| IKD-800-M3 Diffuser w. motor | 636,0 | 508,8 |
Описание: диффузор IKD обеспечивает комфортную вентиляцию больших высоких залов. Благодаря возможности регулирования воздушной струи диффузор можно использовать для раздачи охлажденного и нагретого воздуха. Высота установки составляет от 4 до 15 метров. Форма воздушной струи регулируется как вручную, так и с помощью электропривода.
Назначение: IKD состоит из впускного конуса, внутреннего и внешнего корпусов, с воздуховыпускными отверстиями на боковой и нижней поверхности. В режиме охлаждения открываются боковые отверстия (горизонтальная раздача воздуха), в режиме обогрева открываются нижние отверстия (раздача воздуха вниз). Размеры отверстий выбраны таким образом, что аэродинамическое сопротивление и уровень шума не зависят от режима работы.
Конструкция: IKD изготовлен из стали с порошковым покрытием (RAL 9010) и выпускается в типоразмерах для присоединения к воздуховодам диаметром 180, 250, 315, 400 и 500 мм. Диффузор в стандартном исполнении снабжен перфорированной пластиной для выравнивания потока воздуха и присоединительной камерой со встроенным воздушным клапаном. В диффузорах типоразмеров 400-800 электродвигатель установлен внутри, а в диффузорах типоразмера 300 - снаружи
Монтаж: IKD присоединяется к круглому воздуховоду непосредственно или через присоединительную камеру.
Код заказа:
IKD = Стандартный диффузор
IKD-D = Клапан в комплекте
IKD-PB = Воздухораспределительная камера и клапан в комплекте
IKD-M1 = Электропривод 230В
IKD-M2 = Электропривод 24В
IKD-M3 = Электропривод 24В, плавное регулирование 0-10V
Технические характеристики

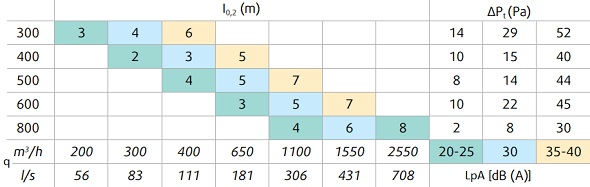

IKD Охлаждение, горизонтальный выход -10K

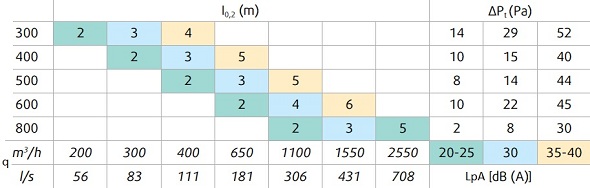

IKD Обогрев, вертикальный выход +15K
l(0,2) Длина воздушного потока с конечной скоростью 0,2 м/с
q Расход воздуха
Pt Аэродинамическое сопротивление

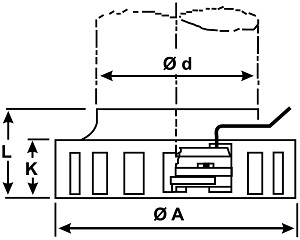

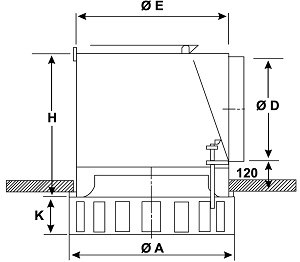

Габаритные Размеры
 |
 |

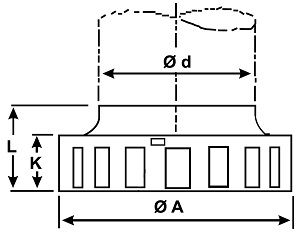

IKD |

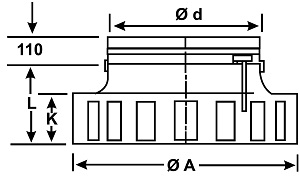

IKD-D |
 |
 |
| IKD | A | d | L | L | E | D | H | ||
| (mm) | |||||||||
| 300 | 302 | 180 | 144 | 79 | 260 | 178 | 330 | ||
| 400 | 402 | 250 | 178 | 98 | 360 | 313 | 400 | ||
| 500 | 502 | 315 | 200 | 120 | 460 | 348 | 465 | ||
| 600 | 602 | 400 | 221 | 136 | 560 | 398 | 550 | ||
| 800 | 802 | 500 | 310 | 185 | 725 | 498 | 650 | ||
