Клапаны вытяжные пластиковые BALANCE-S

---

версия для печати в pdf

	Клапаны BALANSE-S	Розница евро	Ваша цена евро со скидкой 20%
	Balance-S-100 Supply valve	7,0	5,6
	Balance-S-125 Supply valve	9,0	7,2
	Balance-S-160 Supply valve	11,0	8,8

Описание

Balance-S - это диффузор настенного или потолочного монтажа для подачи или вытяжки воздуха.

Назначение

Balance-S - это круглый диффузор для подачи или вытяжки воздуха. Имеет аеродинамически обтекаемую форму приточной щели. Этот дифузор обладает хорошими характеристиками по уровню шума и перепаду давления. Balance-S устанавливается на монтажную раму или непосредственно в воздуховод.

Конструкция

Диффузор Balance-S изготовлен из переработанного полипропилена и выдерживает воздействие температур до 100°C. Этот материал так же устойчив к воздействию большинства химических веществ в небольших концентрациях. Диффузор окрашен в белый цвет RAL 9010.

Монтаж

Balance-S устанавливается на монтажную раму или непосредственно в воздуховод.

Регулирование

Ширина приточного отверстия регулируется вручную закручиванием конуса по или против часовой стрелки.

Технические характеристики

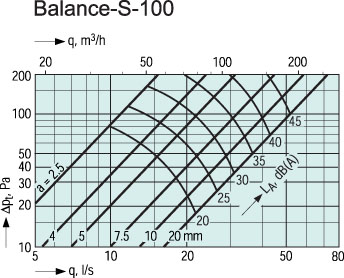

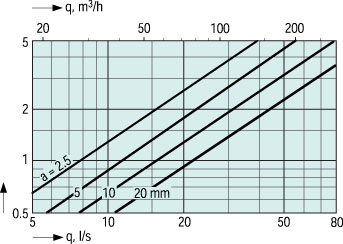

На графиках: Объем воздуха (л/сек и м3/час), общее давление (Па) и уровень звукового давления (дБ(А)). "а" на графике показывает значение воздушного зазора, т.е. расстояние в мм от центрального конуса до кольца. Дальнобойность струи дается для v = 0,2 м/с. a = воздушный зазор в мм



Balance-S a, мм 2,5 4 5 7,5 10 20 100 k-коэф. 1,08 1,67 2,16 3,10 4,05 5,17 125 k-коэф. 1,15 1,96 2,92 3,73 4,79 7,59 160 k-коэф. 1,86 2,75 3,43 4,81 6,62 10,32


Снижение уровня шума, ?L (дБ)

	Коррекция для уровня шума в дБ на частотах (Гц)
Balance-S	63	125	250	500	1k	2k	4k
100	22	19	13	9	6	7	7
125	20	17	12	8	6	7	7
160	19	15	11	8	7	8	7


ровень звуковой мощности, Lw



Коррекция для уровня шума в дБ на частотах (Гц) Balance-S 63 125 250 500 1k 2k 4k 100 -3 3 7 4 -5 -13 -19 125 -1 2 5 3 -1 -10 -19 160 0 5 8 3 -4 -11 -20


Lw(dB) = LpA + Kok (LpA = из графика Kok = из таблицы)
Корректирующий коэффициент Kok

Габаритные Размеры

	oA	oB	oC	D
Balance-s-100	100	81	156	72
Balance-s-125	125	104	182	78
Balance-s-160	160	120	206	86
