Клапаны вытяжные пластиковые BALANCE-E

---

версия для печати в pdf

	Клапаны BALANSE_E	Розница евро	Ваша цена евро со скидкой 20%
	Balance-E-100 Return valve	6,0	4,8
	Balance-E-125 Return valve	7,0	5,6
	Balance-E-160 Return valve	10,0	8,0
	Balance-E-200 Return valve	13,0	10,4

Вытяжной диффузор Balance

Назначение: Balance-E- круглый вытяжной диффузор с клапаном конической формы. Предназначен для установки на потолок или на стену. Balance-E показывает прекрасные результаты в работе с точки зрения уровня шума, перепадов давления и характеристик воздушного потока.

Конструкция: Balance-E изготовлен из регенированного полпропилена и выдерживает температуру до 100° С. Этот материал выдерживает воздействие большей части химических соединений в небольших концентрациях. Полиэфирное уплотнение. Balance-E имеет белый цвет, соответствующий RAL 9010-80.

Монтаж: Balance-E устанавливается в крепежное кольцо или непосредственно в воздуховод.

Регулирование: Конус крепится на болте, и вращается по часовой стрелке или против часовой стрелки в зависимости от необходимости уменьшить или увеличить воздушный зазор (в мм), соответствующий перепаду давления и необходимому расходу воздуха, показанному на графике. Перепад давления проверяется при помощи пробника, который устанавливается впереди диффузора за конусом клапана.

Технические характеристики

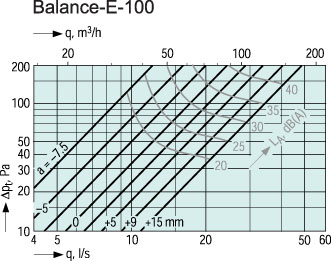

На графиках:
Объем воздуха (л/сек и м3/час), общее давление (Па) и уро-
вень звукового давления (дБ(А)). Символ "а" на графике
показывает значение воздушного зазора, т. е. расстояние
в мм от центрального конуса до кольца.
Расход воздуха и сопротивление   a = воздушный зазор в мм

Balance-E a, mm -7,5 -5 0 5 10 15 100 k-factor 0,83 1,09 1,46 2,00 2,28 2,69 125 k-factor 0,85 1,11 1,63 2,15 2,41 3,45 Balance-E a, mm -2,5 0 5 10 15 20 160 k-factor 2,02 2,63 3,93 4,53 6,08 7,56 Balance-E a, mm -5 0 5 10 15 20 200 k-factor 4,43 5,74 7,30 8.44 10,18 11,50
Снижение уровня шума, ?L (дБ)   .............. Коррекция для уровня шума в дБ на частотах (Гц)
Balance-E 63 125 250 500 1k 2k 4k 8k 100 22 21 15 13 11 10 6 9 125 21 19 13 11 10 10 7 9 160 20 16 12 10 9 10 8 8 200 16 15 11 8 9 9 6 7
Уровень звуковой мощности, Lw     Lw(dB) = LpA + Kok (LpA = из графика Kok = из таблицы) Корректирующий коэффициент Kok     .............. Коррекция для уровня шума в дБ на частотах (Гц)
Balance-E 63 125 250 500 1k 2k 4k 8k 100 21 -4 -6 -7 -5 -2 -4 -9 125 -6 -5 -3 -4 -2 -1 -4 -13 160 1 2 1 -1 1 -4 -9 -18 200 3 5 2 1 0 -6 -13 -23


Габаритные Размеры

	oA	oB	oC	D
Balance-E-100	100	70	142	61
Balance-E-125	125	87	160	61
Balance-E-160	160	118	195	57
Balance-E-200	200	167	240	64
