Взрывозащищенные осевые вентиляторы среднего давления AXCBF-EX
 | ||
| Вентиляторы AXCBF-EX | Розница евро | Ваша цена евро со скидкой 20% |
| AXCBF-EX 250-6/28°-2 | 5 324,0 | 4 259,2 |
| AXCBF-EX 250-6/28°-4 | 5 261,0 | 4 208,8 |
| AXCBF-EX 315-7/30°-2 | 5 655,0 | 4 524,0 |
| AXCBF-EX 315-7/32°-4 | 5 355,0 | 4 284,0 |
| AXCBF-EX 400-7/22°-2 | 7 022,0 | 5 617,6 |
| AXCBF-EX 400-7/32°-4 | 6 072,0 | 4 857,6 |
| AXCBF-EX 500-9/18°-2 | 7 564,0 | 6 051,2 |
| AXCBF-EX 500-9/30°-4 | 7 429,0 | 5 943,2 |
| AXCBF-EX 630-9/26°-4 | 8 620,0 | 6 896,0 |
| AXCBF-EX 800-9/18°-4 | 12 406,0 | 9 924,8 |
Преимущества:
- Складская позиция, короткие сроки поставки
- Лопатки аэродинамической формы с регулируемым углом наклона
- Рабочее колесо и лопасти выполнены из литого алюминия
- Корпус выполнен из малоуглеродистой горячекатаной оцинкованной стали, согласно EN ISO 1641
- Антиискровое алюминиевое кольцо
- Фланцы повышенной жесткости (стандарт Eurovent)
- 1~ и 3~ -фазные электродвигатели, IP55, класс изоляции F (EN 60034, IEC 85).
- Допустимая температура окружающей среды от -20°C до +40°C (другие по запросу)
- Двигатель вынесен из потока воздуха
Рекоммендации по применению: вентиляторы среднего давления Systemair AXCBF-EX применяются для помещений со средой, которая требует специальных двигателей или снижает срок эксплуатации стандартных двигателей. Вентиляторы AXCBF-EX используются для зон 1 или 2 класса, для категорий смеси II А, B и C, и температурных классов T1-T4. Вентиляторы AXCBF-EX классифицируются по категории 2G.
Конструкция: корпус вентилятора выполнен из малоуглеродистой горячекатаной оцинкованной стали, согласно EN ISO 1641; рабочее колесо и лопасти из литого алюминия. Фланцы имеют повышенную жесткость, согласно требованиям Eurovent.
Двигатель: взрывозащищенный электродвигатель вынесен из потока перемещаемого воздуха, полностью изолирован и охлаждается потоком воздуха. Взрывозащита типа Ex d, класс защиты двигателя IP55, класс изоляции F (согласно EN 60034-5, IEC 85). Для тепловой защиты двигатели снабжены встроенным терморезистором PTC для подключения к внешнему устройству защиты.
Регулирование скорости: скорость двигателя регулируется с помощью частотного преобразователя.
Подключение: клеммная коробка смонтирована на двигателе. Подключение питания к вентилятору осуществляется путем присоединения кабеля к сети переменного тока.
Сертификаты: соответствия требованиям Sira 07ATEX6341X.
Технические характеристики
Модель AXCBF-EX |
250-6/28°-2 | 250-6/28°-4 | 315-7/30°-2 | 315-7/32°-4 | 400-7/22°-2 | 400-7/32°-4 |
Напряжение/Частота В/50Гц |
400 | |||||
Фазность ~ |
3 | |||||
| Максимальная нагрузка кВт |
0.37 | 0.25 | 0.75 | 0.25 | 2.2 | 0.55 |
Мощность/ Вт |
309 | 93.4 | 693 | 155 | 1911 | 444 |
Ток A |
0.79 | 0.563 | 3.1.43 | 0.609 | 3.16 | 1.1 |
Макс. расход воздуха м3/ч |
1667 | 810 | 3280 | 1652 | 6160 | 3884 |
Частота вращения 1/мин |
2916 | 1487 | 2885 | 1476 | 2918 | 1444 |
Вес кг |
30 | 30 | 72 | 65 | 161 | 58 |
Класс изоляции двигателя |
F | |||||
Класс защиты двигателя |
IP 55 | |||||

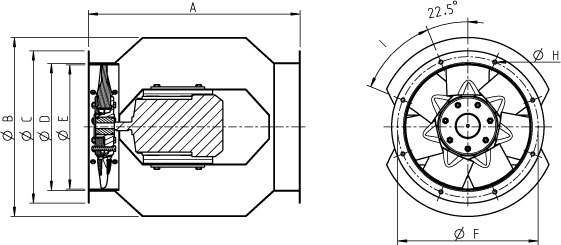

Габаритные Размеры
| A | o B | o C | o D | o E | o F | o H | I | |
| AXCBF-EX 250 | 535 | 448 | 328 | 250 | 238 | 302 | 10 | 8 x 45° |
