Струйные осевые вентиляторы дымоудаления AJ8(B)

---

версия для печати в pdf

	Вентиляторы AJ8(B)	Розница евро	Ваша цена евро со скидкой 20%
	AJ8 315-2/4 (B)   (A)	4 382,0	3 505,6
	AJ8 355-2/4 (B)   (A)	4 766,0	3 812,8
	AJ8 400-2/4 (B)   (A)	5 120,0	4 096,0

Рекомендации по применению: струйные вентиляторы Jet применяются в системах общеобменной вентиляции подземных и полуоткрытых автостоянок, крытых навесов, для проветривания туннельных сооружений, а также рециркуляции воздуха в зонах атриумов, обдува панорамных стеклянных конструкций. Система вентиляции не требует установки воздуховодов, поток воздуха подхватывается последующим вентилятором с предыдущего, перемещаясь от притока к вытяжке. За счет разряжения в поток подсасываются тяжелые фракции выхлопных газов.

Конструкция: корпус вентилятора изготовлен из оцинкованной стали, рабочее колесо с фиксированным углом поворота лопаток - из литого под давлением алюминия. Вентилятор AJR/AJ8 оснащен защитными решетками на входе и выходе потока воздуха. Аэродинамические характеристики получены в лаборатории Systemair согласно стандартам DIN ISO 5801, DIN 24163 и AMCA 210-99.

Двигатель: оснащен 3-фазным стандартным двигателем, который имеет встроенные термисторные контакты для подключения к внешнему устройству термозащиты от перегрева. Класс защиты двигателя IP55, класс изоляции F. На корпусе установлена клеммная коробка для подключения внешнего питания, класс защиты IP66.

Регулирование скорости: скорость вентилятора можно регулировать с помощью частотного преобразователя

Монтаж: вентиляторы Jet подвешиваются к перекрытиям с помощью монтажных кронштейнов, входящих в компрект поставки и установленных на корпусе


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические характеристики

Модель AJ8(B)	AJR/8 315-2	AJR/8 315-2	AJR/8 315-2	AJR/8 315-2	AJR/8 315-2	AJR/8 315-2
Напряжение В	400	400	400	400	400	400
Частота  Гц	50	50	50	50	50	50
Фазность  ~	3	3	3	3	3	3
Максимальная нагрузка	0,75	0,75	1,1	1,4	1,5	1,9
Макс. ток  А	1,8	1,74	2,5	3,13	3,3	4,18
Тяга   Н	23	23	37	37	55	55
Макс. расход воздуха  м?/ч	4399	4399	6300	6300	7700	7700
Частота вращения  1/мин	2900	2860	2900	2880	2840	2885
Макс. температура перемещаемого воздуха  °C	55	55	55	55	55	55
Уровень звукового давления на расстоянии 3м  дБ(А)	62	62	69	69	73	73
Вес  кг	78	80	84	86	93	95
Класс изоляции двигателя	F
Класс защиты двигателя	55 IP

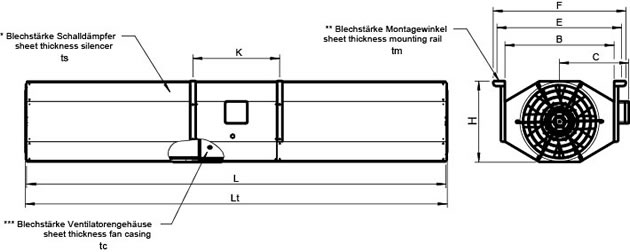

Габаритные Размеры

Модель	H	B	C	E	F	K	L	Lt
AJ8 315	365	550	355	610	650	476	2200	2213
AJ8 355	395	550	355	610	650	476	2200	2213
AJ8 400	445	600	380	660	700	476	2200	2213
